KD7305型
點焊同步控制器
簡 介
KD7305系列微機點焊同步控制器，是一種由單片機作為主控制單元的點焊同步控制器。
該控制器能對點焊機的預壓——焊接——鍛壓——休止這四個程序段的工作時間（周波數）及焊接電流進行調節和同步控制，實現焊接電流的緩變/陡變轉換和電網電壓的補償。
由于采用了單片機作為主控單元，本控制器的體積和重量與傳統電路組成的控制器相比，不僅體積和重量大為減少，更重要的是大大提高了產品的可靠性和穩定性，使產品的性能/價格比大幅度提高。其小巧的的體積也便于將其嵌入焊機內部，縮小了整機體積，降低了制造成本。
由于采用了低功耗的單片機芯片WE7305，使得本控制器整機功耗只有15W。實屬節能產品。
本控制器的高度集成化，使得電路十分簡潔。這不僅便于產品的調整、維護和保養，同時也便于用戶在技術改造過程中自行仿制。只要不以我公司的名稱、商標和型號進行銷售，我公司歡迎用戶推廣、使用和仿制本產品，必要時我們甚至可以進行技術指導。

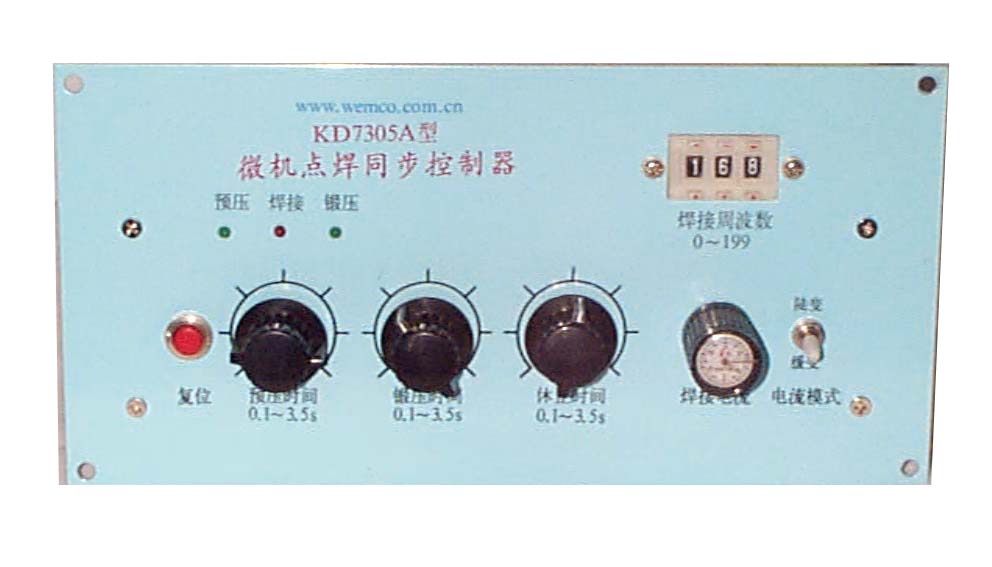

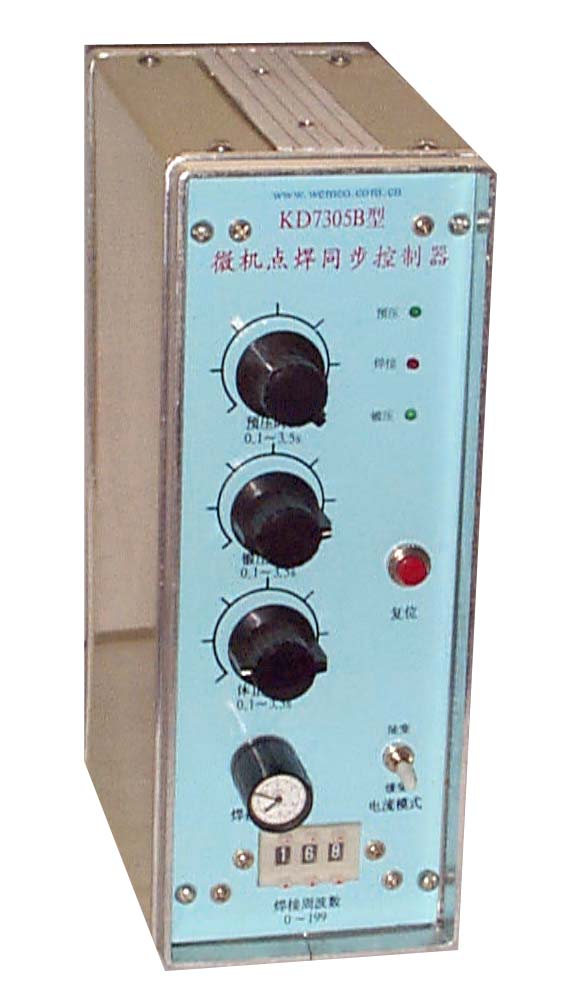

KD7305系列微機點焊同步控制器共有三個品種，它們是：主要供焊機生產廠家整機配套使用的嵌入式KD7305A，如圖一所示。主要供焊機用戶對老產品進行技術改造用的外掛式KD7305B，如圖二所示。以及將控制單元和主晶閘管合成一體，獨立于焊機以外的分體式KD7305C。對于嵌入式和外掛式控制器而言，僅包括控制單元，主晶閘管作為單獨組件供應。
主要技術指標：
1、
程序段數量： 4（預壓、焊接、鍛壓、休止）
2、 預壓時間：
0.1~3.5s
3、 鍛壓時間：
0.1~3.5s
4、 休止時間：
0.1~3.5s
5、 焊接周波數： 0~199 （0~3.98s）
6、 周波數精度：
±1
7、 電流變化模式： 緩變/陡變
8、 控制輸出量：
主晶閘管觸發信號和電磁閥開關量
9、 最大控制電流： 300A
（對分體式KD7305C而言）
10、電源電壓： AC 380V
50Hz
11、功耗： ≤15W （不含KD7305C）
嵌入式
外掛式
