WE7305單片點焊機控制集成電路
使 用 說 明 書
WE7305
是一種新型的、軟硬件相結合的點焊機同步控制芯片。它采用的硬件裸片為美國Microchip公司生產的PIC16C73A-04/SP微控制器。該芯片能完成程序設定、網壓檢測與補償、電磁閥控制、晶閘管移相及工作狀態顯示等主要任務；具有集成度高、功能齊全、使用方便、電路簡單、功耗低和抗干擾能力強等特點。并能根據用戶的需求對引腳的各項功能及參數進行調整。一、封裝形式和用途
WE7305
為28腳小型DIP封裝的單片集成電路。主要用于加壓焊接鍛壓休止四個程序段的點焊同步控制。該芯片除了可以對上述四個程序段的時間或周波數分別進行調節外，還可對焊接電流的大小及變化方式進行調節和選擇。
二、引腳功能和使用方法
圖
1是WE7305的管腳排列圖。下面按照引腳的編號順序，對各腳的功能及使用方法進行詳細介紹。
1
、 MCLR：復位端。當該腳接低電平時芯片復位，平時接VDD。2
、 TSQU：預壓時間調整端。當該端輸入電壓為0~5V時，對應的預壓時間為0.1~4秒。3
、 TFOR：鍛壓時間調整端。當該端輸入電壓為0~5V時，對應的鍛壓時間為0.1~4秒。4
、 TOFF：休止時間調整端。當該端輸入電壓為0~5V時，對應的休止時間為0.1~4秒。5
、 IW： 焊接電流調整端。當該端輸入電壓為0~5V時，對應的焊接電流為最大至最 ��；即晶閘管的控制角為最小至最大。6
、 TWHUN：焊接周波數百位設定端。當該端輸入高電平時，焊接周波數的百位為1；否則為零。7
、 UNET： 電網電壓檢測端。該端的功能是對電網電壓進行檢測，以便對網壓進行補償。當網壓為額定值時，該端的輸入電壓應為4V。8
、 VSS： 電源負極，也就是接地端。9
、 OSC1： 石英晶體接入端。10
、OSC2： 石英晶體接入端。11
、TWL1：焊接周波數個位設定端。12
、TWL2：焊接周波數個位設定端。13
、TWL4：焊接周波數個位設定端。14
、TWL8：焊接周波數個位設定端。第11至14腳應接一BCD碼的撥碼開關，用以調整焊接周波數的個位。它們分別接至撥碼開關的1、2、4、8位。15
、TWDEC1：焊接周波數十位設定端。16
、TWDEC2：焊接周波數十位設定端。17
、TWDEC4：焊接周波數十位設定端。18
、TWDEC8：焊接周波數十位設定端。第15至18腳應接一BCD碼的撥碼開關，用以調整焊接周波數的十位。它們分別接至撥碼開關的1、2、4、8位。19
、VSS： 電源負極，也就是接地端。與第8腳功能相同。20
、VDD： 電源正極，+5V。
21
、SYN： 同步信號輸入端。同步信號是由電源信號經整流、鉗位及限幅后形成的幅值為+5V的梯形雙半波信號。同步信號的有效沿為下降沿。下降沿與后續的上升沿之間的間隔應大于0.8ms（圖2）。22
、FTSW：腳踏開關信號輸入端。當點焊機的腳踏開關閉合時，該端應有+5V的信號輸入。23
、SEL：電流變化方式選擇端。當該端輸入低電平時，焊接電流的通斷變化是瞬變的；當該端輸入高電平時，焊接電流的通斷是緩變的，焊接電流由零升至額定值及由額定值降至零的時間分別是焊接周波數的八分之一。24
、MVAL：電磁閥控制信號輸出端。用來控制電磁閥的動作。當輸出高電平時，電磁閥上電；當輸出低電平時，電磁閥掉電。對于腳踏式點焊機，該端可不使用，或接一指示燈，以顯示工作狀態。25
、ECON：晶閘管觸發信號輸出端。該端輸出寬度為1.2ms的+5V脈沖，用以觸發點焊機主回路的晶閘管。輸出脈沖應經脈沖變壓器或光電耦合器與主電路隔離。26
、SSQU：預壓階段指示端。當進入預壓程序段時，該端輸出高電平，否則為低電平。27
、SWELD：焊接階段指示端。當進入焊接程序段時，該端輸出高電平，否則為低電平。28
、SFOR：鍛壓階段指示端。當進入鍛壓程序段時，該端輸出高電平，否則為低電平。三、技術性能
外接晶振： 4MHz
封裝形式： 小型DIP封裝，28腳
四、應用實例

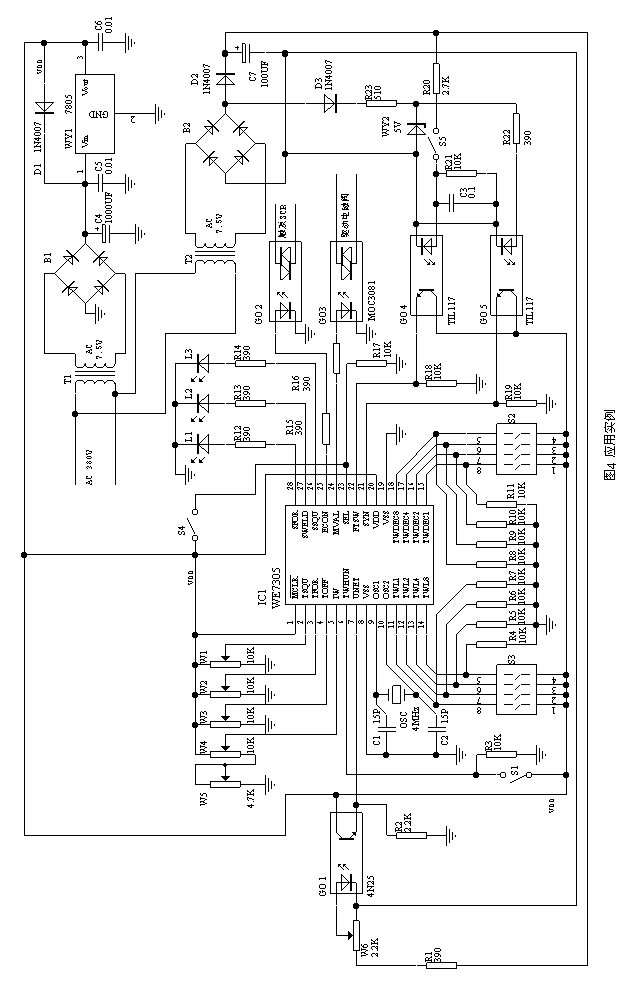

WE7305的管腳排列如圖1所示，其引腳功能前面已經作了詳細的介紹。下面對照應用實例，對WE7305使用中應注意的若干問題進行分析和介紹。圖4是一應用實例的電氣原理圖。
1、圖中W1、W2、W3分別為預壓、鍛壓和休止時間調整電位器。當滑動端調至最上端時（即WE7305相應輸入端的輸入電壓最高時）時間最長，約為4秒鐘；調至最下端時約為0.1秒。
2、圖中W4是焊接電流調節電位器。當滑動端在最上端時（即IW端輸入電壓最高時）ECON端輸出脈沖的控制角最大，致使焊接電流最��；反之控制角最小，焊接電流最大。
3、圖中W5是功率因數調整電位器，其作用是限制W4的調整范圍，使主電路中晶閘管的導通角不可過大，避免因主回路電感的作用而使得晶閘管半波導通的現象發生。在進行電路調整時，應先將W5的滑動端置于最上端，W4的滑動端置于最下端，然后將W5的滑動端緩緩向下調整，將其調整到合適的位置。W5的滑動端越向下移，IW端的輸入電壓就越低，ECON端的輸出脈沖的控制角就越小，主電路晶閘管的導通角也就越大，其單向?qū)ú⒃斐奢^大直流分量的可能性也就越大。因此，W5的調整應認真仔細地進行。否則，有可能損壞晶閘管。調整好的W5應封固。
W5的調整原則是：應確保在電網電壓最低、功率因數最小而焊接電流最大時，焊接變壓器的原邊，即主晶閘管電路中不得出現明顯的直流分量。
4、圖中W6是電網電壓取樣電位器。電網電壓經變壓器T2降壓、整流橋B2整流和C7濾波后，通過W6取樣和光電耦合器GO 1的隔離，產生的網壓信號送至WE7305的UNET端。WE7305將網壓信號與基準網壓進行比較和運算，進而對ECON端輸出的移相脈沖進行控制，從而達到對電網電壓的波動進行補償?shù)哪康摹．?dāng)電網電壓為額定值時，應調整W6使UNET端的電壓為4伏左右。
5、圖中L1、L2和L3是三個發光二極管，分別為鍛壓、焊接和預壓階段的工作指示燈。
6、圖中S1、S2和S3是焊接周波數預置開關。S1表示百位，當其閉合時，表示周波數的百位預置為1，否則為零。S2和S3是BCD碼的撥碼開關，S2表示個位，S3表示十位。這三個開關所能預置的焊接周波數的范圍為0至199，對應的時間為0至3.98秒。調節精度為0.02秒。
7、圖中S4是電流變化方式選擇開關。當S4關斷時，焊接電流在零和預置值之間的變化是瞬變的。也就是說，當進入焊接階段時，焊接電流將瞬間達到設定值；當進入鍛壓階段時，電流將瞬間變?yōu)榱恪?/p>
當S4閉合時，焊接電流的變化將是緩變的。在進入焊接階段之前和離開焊接階段之后將各增加一個小的時段，在這兩個小的時段里焊接電流在零和設定值之間線性地遞增或遞減。每個小的時段均為焊接周波數的八分之一。
8、圖中S5是點焊機的腳踏開關。當S5閉合時，光電耦合器GO 4將輸出一高電平至WE7305的FTSW端。
9、WE7305的同步信號取自經T2變壓、B2整流后的工頻雙半波信號。該信號經D3底部鉗位、R23和WY2限幅，再經GO 5隔離后送至WE7305的同步信號輸入端SYN。該信號既作為ECON輸出脈沖的同步信號，又作為焊接周波數的計數脈沖。
圖2是 WE7305的SYN端輸入的同步信號波形。這是一個100HZ的梯形波（50HZ的雙半波），其有效沿為下降沿。為了提高芯片的抗干擾能力，可靠地區分同步信號和干擾信號，該芯片要求同步信號的下降沿與上升沿的間隔應大于0.8毫秒。應用實例中的二極管D3的作用就是使梯形波的底部適當分開。調整電阻R22和R23即可改變兩個梯形波之間的間隔。但該間隔也不應過大，過大會使得ECON端輸出的脈沖控制角變小。一般不應大于1.2毫秒。
10、變壓器T1和T2可以合并為一個，但副邊應為兩個獨立的繞組，且繞組間應設置靜電隔離層，以抑制干擾信號。整流橋B1和B2的每個橋臂上，最好能各自并聯一個0.01μf的瓷片電容,以進一步提高系統的抗干擾能力。
11、WE7305的所有輸入端均不得懸空。因此，所有與開關相連的輸入端均應接10KΩ左右的下拉電阻。
12、圖中GO 1應選擇線性較好的光電耦合器，例如4N25。GO 4和GO 5則應選擇電流傳輸比較大的光電耦合器，例如TIL117。
13、WE7305的ECON端是移相脈沖輸出端。該脈沖將與SYN端輸入的同步信號同步，其移相角將受IW端的給定值和UNET端檢測的電網電壓值的控制。該脈沖用來觸發點焊機主回路的雙向晶閘管或兩只反并聯的晶閘管，從而控制焊接電流的大小和通斷。該脈沖應經光電耦合器或脈沖變壓器隔離，必要時還應進行功率放大。這部分電路用戶可根據自己的實際情況進行設計。如果采用光電耦合器 ，其輸出器件的耐壓應符合要求。并采用相應的保護措施和阻容吸收電路。為了簡化電路圖，圖中采用的是雙向晶閘管式光電耦合器。但我們建議用戶采用脈沖變壓器進行隔離。
14、WE7305的MVAL端是電磁閥控制信號輸出端。當進入加壓階段后，該端輸出高電平，以控制電磁閥對工件加壓。當進入休止階段后，該端輸出低電平，以控制電磁閥撤除對工件的壓力。該信號應經過適當隔離、放大后再去驅動電磁閥。WE7305的工作時序圖如圖3所示。
15、WE7305的OSC1和OSC2端應接入4MHZ的石英晶體，在晶體兩端與地之間分別接入15至30pf的瓷片電容。
