直流手工氬弧焊機控制器

一.用途

    NSA-300-1型手工鎢極氬弧焊機主要用于不銹鋼構件的焊接，可以采用無填充焊接，也可以采用添加劑填充焊接，焊機具有下列特點：

    1.焊接電源具有垂直下降的外特性、焊接電流穩定；

    2.具有電流自動衰減裝置，保證焊縫收尾的質量，適應環縫焊接的需要；

    3.具有長焊、短焊轉換裝置，以適應長焊縫、間斷焊和短焊縫的需要；

    4.焊接電流、衰減時間及氣體滯后時間全部采用無級調節，使用方便；

    5.采用硅整流電源，維護簡便、噪音小、效率高；

    6.體積小、重量輕、移動方便。

二.結構與特性

    焊機由ZXG7-300型弧焊整流器，NSA-300-1型手工鎢極氬弧焊控制器、QS-65/150、QS-65/300型焊接手把等組成。

    焊接手把的本體系由玻璃鋼制造而成，重量輕、操作方便，焊機備有多種不同形狀的噴嘴，能適應各種構件的焊接。

    焊接設有水冷、氣冷轉換裝置。當采用水冷焊接時，水壓繼電器保證有冷卻水暢通的情況下可靠地工作。

    弧焊整流器具有接近恒電流的外特性，其控制回路設有穩壓裝置焊接電流穩定。

    焊機各部均有高頻防護裝置。

    焊機的外部線圖見附圖一。

    焊機的電氣原理圖見附圖二。

    弧焊整流器的使用說明見ZXG7-300型弧焊整流器使用說明書。

三.技術數據

四.工作原理

    焊機由下列各部分組成：

    1.ZXG7-300型弧焊整流器；

    2.NSA-300型手工鎢極氬弧焊控制器；

    3.QQ-65/75     型焊接手把；

    4.QS-65/200    型焊接手把；

    5.QS-65/300    型焊接手把；

    6.連接電纜、水冷電纜及水管、氣管。

    各主要部分的結構、性能分述如下：

    1.ZXG7-300型弧焊整流器；

    整流器的控制回路連接到氬弧控制器，電源主回路的通斷由焊接手把通過控制器控制。

    控制器使用的110伏電源亦由整流器供給。整流器與氬弧焊控制器之間有專用的電纜連接。

    焊接電流和電流衰減時間的調節設在整流器上。

    2.NSA-300型手工鎢極氬弧焊控制器：

    氬弧焊控制器內裝有電磁氣閥，水流電器，高頻引弧裝置及輔助變壓器、繼電器等，水流繼電器保證焊機在冷卻水流量低于1升/分鐘時不能起動。在控制器的面板上設有水流氬氣通斷的指示燈，氣體滯后時間，調節旋鈕、長焊與短焊轉換開關、氬氣檢氣開關、焊接手把控制線的端鈕以及水管、出氣管、在控制箱的后側有水冷、氣冷轉換開關、控制電纜插座以及進水管、進氣管。

    3.焊接手把：QQ-65/75型手把為點焊手把，專供點焊用，冷卻方式為氣冷，最大焊接電流50安。QS-65/200型手把為通用手把，最大焊接電流為200安，水冷，QS-65/300型手把為通用手把，最大焊接電流為300安，水冷。當配用水冷噴嘴時，最大焊接電流可達400安，在小電流焊接時采用氣冷。

    焊接電纜的長度為5米。

    焊接控制按鈕在手把上，便于操作。

    焊機使用時，按焊機的外部接線圖將整流器、控制器、焊接手把和工作妥善連接，連接時，必須注意按接線圖的規定可靠地接線。接通電源、水源、氣源，將整流器中的電源開關扳到“通”位置，焊接轉換開關扳到“氬弧焊”位置，需要電流衰減時，將電流衰減開關放在“有”位置；不需要電流衰減時，將電流衰減開關放在“無”位置。根據焊接規范的需要調節焊接電流旋鈕，衰減時間調節旋鈕和氣體滯后時間調節旋鈕到需要位置。根據焊縫的需要將長、短焊轉換開關扳到相應位置，確定焊接手把的冷卻方式、將水冷、氣冷轉換開關（F2）開到相應的位置，在水冷位置時，當冷卻水流量超過1升/分鐘時，水壓繼電器（KSY）動作，水流指示燈（N1）亮。焊機方能進入工作；在氣冷位置時，該指示燈在設有冷卻水時也發亮，說明焊機可進入工作。

    按通檢氣開關（F3），電磁閥（DQ）開通，調節氬氣流量到所需的數值，調節完畢后，斷開檢氣開關。

    焊機的動作過程如下：

    當長、短焊轉換開關（K4）放在“短焊”位置時，扳下手把按鈕，接點1、6接通，繼電器J1動作，接通繼電器Js，同時接通硅焊整流的主回路，繼電器JY既被焊接整流器的空載電壓接通，使繼電器Jg動作后，繼電器Js動作后，電磁氣閥通電，輸出氬氣，同時，氬氣指示燈發亮，繼電器Jg動作后，接通高頻引弧器，使工件與電極擊穿，建立電弧。電弧建立以后，JY即因電弧電壓的降低而斷開，切斷繼電器Jg，高頻引弧器既停止工作，整流器的主回路仍然保持接通狀態。斷開手把上的按鈕，繼電器J1斷開，整流器的輸出電流逐步衰減，至一定時間后，電弧熄滅，此時，繼電器JS由于電容器C4的放電而仍然接通，至氣體滯后時間后，繼電器JS斷開，氣閥關閉，氬氣停止輸出，焊機恢復到準備起動狀態。

    當長、短轉換開關處于“長”位置時扳下手把按鈕，繼電器J1動作。同時，由于接點2、7被開關K4接通，繼電器J2的線圈串聯在J1一起，也被接通，松開手把按鈕時，繼電器J1和J2仍處在串聯接通狀態，焊機繼續工作。第二次按下按鈕時，通過繼電器J2的觸點將J1的線圈短路，而使繼電器J1斷開，焊機進入電流衰減狀態。

    氬氣流量的調節可以通過檢氣開關（K3）單獨開啟電磁氣閥來進行。

    氣體滯后時間的調節通過調節電位器W的電阻值，改變電容器C4的放電時間來達到。

    焊機的各有關部位均設高頻防護裝置。

五.使用與維護

    1.焊機允許在下列條件下工作：

    （1）海拔不超過1000米；

    （2）冷卻空氣溫度不超過+40℃；

    （3）空氣相對濕度不超過85%。

    2.焊機必須按本說明書的規格可靠地接地后方投入使用。

    3.焊機在投入使用前，或經長期擱置重新使用前，應仔細檢查有無損壞，檢查焊機對機殼的絕緣電阻不得低于0.5兆歐，如果絕緣電阻低于上述數值，應進行必要的干燥處理。

    4.每次使用前，必須檢查氣管、水管的聯接，如有漏氣、漏水情況，應予消除，檢查接地裝置是否可靠。

    5.焊機存放時，必須注意下列原則：

    （1）存放處應保持干燥，不得有雨水侵入的機會，周圍介質濕度不高于+40℃，相對濕度不大于85%；

    （2）通風良好，無有害工業氣體，無腐蝕氣體和介質；

    （3）未涂漆的黑色金屬零件表面應涂以防銹油脂。

    6.在用戶遵守保管使用規則的條件下，從安裝使用日起12個月內。但不超過自制造廠發貨日起的18個月內，產品因制造質量不良從而發生損壞或不能正常工作時，制造廠免費為用戶更換（或修理）產品（或零件）。

六.安全和注意事項

    1.焊機使用前必須按本說明書的規定可靠地接地。

    2.在檢查修理前，必須切斷電源。在電源未切斷前不允許卸下整流器和控制器的面板，以免觸及焊機的導電部分。

    3.工作完畢或臨時離開工作場所時，必須切斷電源，關閉水源及氣源。

    4.氬弧焊接時，電弧中的紫外光線遠超過手工電弧焊的強度，因此，焊工必須穿戴帆布工作服、手套，防止弧光的輻射，工作地點的周圍應放置遮光屏，以免擾亂及損傷周圍其他工作人員。

    5.工作場所附近不可放置易燃品。

七.成套供應

    1.ZXG7-300型弧焊整流器                    1只

    2.K-2型手工鎢極氬弧焊控制器               1只

    3.QS-65/150型焊炬（連同電纜）             1只

    4.QS-65/300型焊炬（連同電纜）             1只

    5.控制電纜，4芯，長度1.2米，二端帶插頭    1只

    6.焊接電纜，截面50平方毫米，

     長度1米，兩噸帶銅接頭                    1根

    7.焊接電纜，截面50平方毫米

     長度4.5米，二端帶銅接頭                  1根

    8.裝箱單                                  1份

    9.產品合格證明書                          1份

    10.產品使用說明書

成套供應的項目按訂貨合同的規定供應，以裝箱單所列為準。

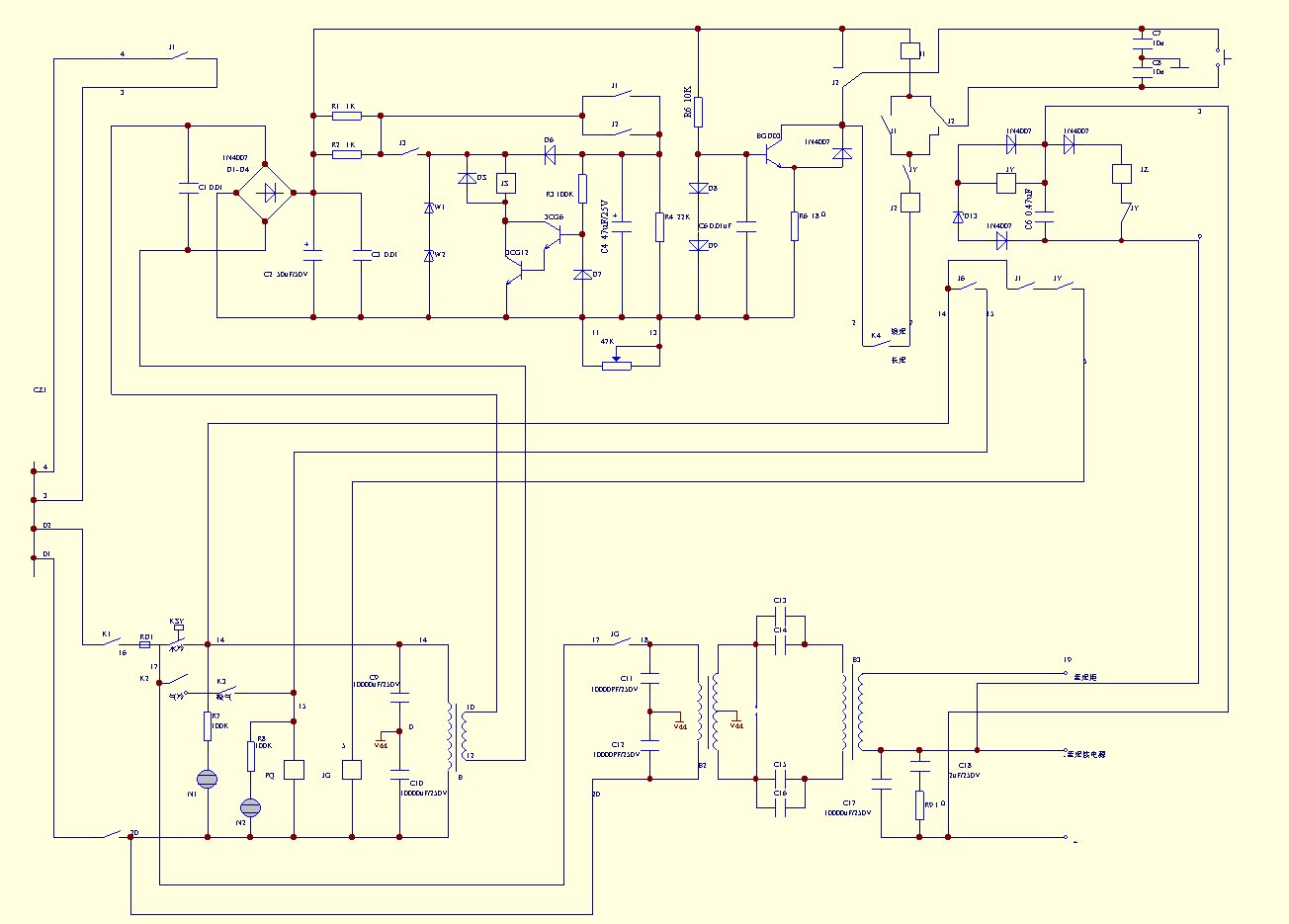

附圖：電氣原理圖
