             ZXG7-300-1弧焊整流器使用說明書



  ZX7-300-1型弧焊整流器由電源變壓器,磁飽和電抗器,硅整流器和相應控制電路組成,單獨使用可作為手工電弧焊電源,配備NSA-300型氬弧焊控制箱,便成NSA4-300型直流鎢極氬弧焊機,主要用于鋼、不銹鋼構件的焊接,且亦可用于銅、銀、鈦等金屬的焊接,焊接時可以添加填充焊絲,也可以不加填充焊絲。為了滿足焊接工藝的要求,整流器具有下列特點:

    1、設有電流反饋的磁飽和電抗器,具有垂直下降的外特性,焊接電流穩定。

    2、焊接電流無級調節,調節方便,焊接電流調節范圍廣。

    3、具有電流衰減裝置,適應環縫及閉合縫焊接的需要,改善焊接收尾階段的焊縫質量。

    4、采用硅整流元件,具有使用維護簡單,動特性好,噪音小、效率高、壽命長、對潮濕、環境溫度和化學氣體不敏感等優點。

    5、變壓器次級繞組和磁飽和電抗器一組工作共用,結構緊湊,體積小。

  一、技術數據

    1、電源電壓                    三相380V  50HZ

    2、輸入容量                       23  KVA

    3、額定焊接電流                   300  A

    4、電源調節范圍                20-300  A

    5、 額定負載持續率                60   %

    6、空載電壓                       72V  ±5%

    7、工作電壓                     25-30  V

    8、衰減時間調節范圍             0.5-5  S

    9、效率                           68   %

    10、外形尺寸                    480*620*890mm

    11、重量                         200  Kg

    注:1、負載持續率,為負載的持續時間和工作周期之比,(工作周期等于負載持續時間與空載時間之和),本整流器的工作周期為5分鐘。

    注:2、當負載持續率為100%時,本整流器的焊接電流最大值為230A。

    二、組成和作用

    ZXG7—300—1型弧焊整流器由以下部分組成:



    結構方框圖

 各部分的結構和作用:

 1、主要電源變壓器和飽和電抗器組

    主電源變壓器為一三相降壓變壓器,初次級均為星型連接,引入磁飽和電抗器使電流具有垂直下降的外特性,因而焊接電流穩定,調節電抗器控制繞組中的直流控制電流,即可改變電抗器的輸出特性,實現電流無級調節,變壓器次級繞組和飽和電抗器一組工作繞組共同,結構緊湊。

   2、三相硅整流電路

   三相硅整流電路由六只250V、200A硅整流元件連接成三相橋式全波整流回路,輸出電流波紋小,并有防止瞬時沖擊電壓的阻容保護裝置,整流器的輸出特性是垂直下降的,故不可能出現過載情況,因此不需要過載保護裝置。

    3、焊接電流調節器

    焊接電流調節器由可控硅半控橋電路及其移相觸發電路和焊接電流衰減裝置等組成,以調節磁飽和電抗器的直流控制電流,具有電流反饋,使焊接電流穩定,焊接電流衰減裝置,以適應環縫及閉合縫焊接的需要,改善焊接收尾階段的焊縫質量。

    4、機架和控制電路

    機架是由扁鋼焊接而成,下部有四個滾輪,頂部設有供吊裝用的吊環,以便于搬運,在機架的正面板上裝有電源開關,焊接電流調節旋鈕,衰減時間開關及調節旋鈕,以及指示燈,電流表、電壓表、后面板的下方設有交流380V電源的接線板及連接氬弧焊控制箱的四芯插座,機架的中層隔板上裝有輔助電源變壓器,作為控制電路的電流,并有交流110V外輸出作為氬弧焊控制箱電源。

    5、通風機

    通風機是一單相220V,1400轉/分的電動機拖動,接通電源開關通風機即可運轉工作。

    三、工作原理

    當整流器單獨使用時,將焊接轉換K2放到“手工焊”位置,使用焊鉗,即可進行手工電弧焊操作使用。

    當整流器配備氬弧焊控制箱,作氬弧焊機使用時,將焊接轉換開關K2放到“氬弧焊”位置。

    整流器輔助電源變壓器設有交流110V,向外輸出作為氬弧焊控制箱電源。

    整流器使用時,接上電源,將電源開關K1“通”位置,接通輔助電源變壓器B2,指示燈ZD亮,同時通風機FD運轉工作,在“手工焊”時,接點3、4已直接接通;作“氬弧焊”時,撳下焊炬手把上的按鈕開關,通過氬弧焊控制箱的程序工作,使接點3、4接通。繼電器接通,使交流接觸器合閘,整流器進入工作狀態。

    轉動焊接電流調節旋鈕,使電位器W2所對應的電阻值的改變?nèi)タ刂齐娏餍盘,改變可控硅移相導通角,可控硅半控電路輸出電壓及磁飽和電抗器DK的直流控制電流隨之改變,即可獲得焊接電流的調節。

    由R12、W13、C9實現電流反饋,整機性能調試時,改變電位器W3的電阻值,確定電流反饋值,用戶不得隨便變動。

    當需要電流衰減時,將電流衰減開關K3放到“有”位置,使繼電器JD的觸點串接JC回路中,焊接將要結束時,松開焊炬手把上的按鈕開關,通過氬弧焊控制箱的程序工作,使3、4接點斷開,J1斷開,此時,JC通過JD仍然接通,故焊接電流繼續維持,但J1斷開使電流調節器中的接點25、26斷開,控制電流信號靠電容器C8放電來供給,使焊接電流隨著控制信號C8放電電流的逐漸減少而逐步衰減,同時JD的吸合電流也由于C8的放電逐漸減小而逐步衰減時間后才釋放,切斷JC,整流器恢復到準備工作狀態。

    電流衰減時間的細調節,借助轉動衰減時間旋鈕,改變電容C8的放電電阻W2來達到。

    四、使用方法

    本整流器和NSA-300型氬弧焊控制箱配合作氬弧焊機使用時,用戶只需外配氬氣及氣體減壓流量計(JL-15型),冷卻水就成為全套焊接設備。

    焊接工作者必須受過電弧焊接和氬弧焊接工作的專門訓練,熟悉焊接設備以及安全操作技術。

    1、將整流器外殼接地。

    2、根據焊接電流選用氬弧焊炬和鎢極直徑,鎢棒頭部要打磨處理圓滑,裝入焊炬。

    3、按氬弧焊控制箱使用說明書將氬氣供給連接管、冷卻水連接管和氬弧焊控制箱,焊炬連接正確、牢靠。

    4、將接工件的橡皮電纜和整流器正極連接,用橡皮電纜將整流器負極和氬弧焊控制箱負極對接,用塑料電線將整流器正極和氬弧焊控制箱正極對接,用四芯電纜將整流器和氬弧焊控制箱對接,連接牢靠。

    5、將整流器用橡皮電纜接上交流380V電源。

    6、 根據焊接電流選擇預置氬弧焊控制箱冷卻開關,100A以上置于水冷,100A以下置于氣冷。

    7、打開前面板上的電源開關K1,這時電源指示燈ZD亮,同時冷卻風扇FD運轉工作。

    8、按氬弧焊接控制箱使用說明書,進行氣流檢視和高頻引弧檢視,使用焊炬手把上的按鈕開關進行開機,關機控制功能檢驗。

    9、上述操作步驟完畢后,本設備無異常現象,即可進行正常焊接工作,焊接前還須:(1)選定衰減時間;(2)將焊接電流旋鈕置于某一適合位置。

    10、焊炬對準工件被焊處,距離約5mm左右,不要短接,接通焊炬手把上的按鈕開關,當高頻高壓引燃起弧后,空載電壓降為工作電壓,產生焊接電流,焊接時,調節電流旋鈕,接焊接規范要求,確定所需電流值。

    11、焊接將要結束,提前幾秒鐘,松開焊炬手把按鈕開關,但不要馬上拿開焊炬,仍然繼續焊接,這時焊接電流逐漸衰減,然后聽到機內交流接觸器JC的關斷聲,這時也不要拿開焊炬,讓氬氣繼續流通保護焊縫,直到氬氣停送后,才拿開焊炬,至此焊接才告完全結束。

  五、安全和注意事項

    1、工作場所環境條件

  (1)周圍介質溫度不高于+40攝氏度,相對濕度不大于85%;

  (2)不得有雨水、鐵屑、污物等浸入;

  (3)通風良好,無有害工業氣體,無腐蝕氣體;

  (4)附近,不可放置火油、汽油或其他易燃物品。

    2、整流器必須可靠接地后方可投入使用,并經常檢查接地線是否牢靠。

    3、在通風機不運轉工作時,必須立即關機,停止使用進行檢查。

    4、整流器使用過程中須定期檢查發現內部聯接有松動,或脫焊,及時擰緊和焊牢。

    5、整流器長期擱置重新使用時,應仔細檢查內部有無損壞,檢查整流器的絕緣電阻,主回路對地的絕緣電阻應不低于1兆歐,檢查輸出高壓擊穿整流器的整流元件,如果絕緣電阻低于1兆歐,則需進行予干燥處理。

    6、焊接工作時,焊接工應穿戴帆布工作服、手套、防護面具,以防止電弧光的輻射和金屬飛濺,清理焊接縫溶渣時,焊工都戴防護眼鏡,以保護眼睛。

    7、工作完畢或臨時離開工作場所時,必須切斷電源。

    8、在檢查修理機器前,必須切斷電源,在電源未切斷前,不允許將面板卸下,以免觸電。

  六、裝箱單:

  1、ZXG-300-1型弧焊整流器                               一臺

  2、YH-50型橡皮電纜  5m                                 一條

  3、BGXP-1-35型(10A)保險管                            4只

  4、 E5/8型指示燈泡                                     2只

  5、使用說明書                                          一份

  6、產品檢驗合格證                                      一份



七、產品外型:

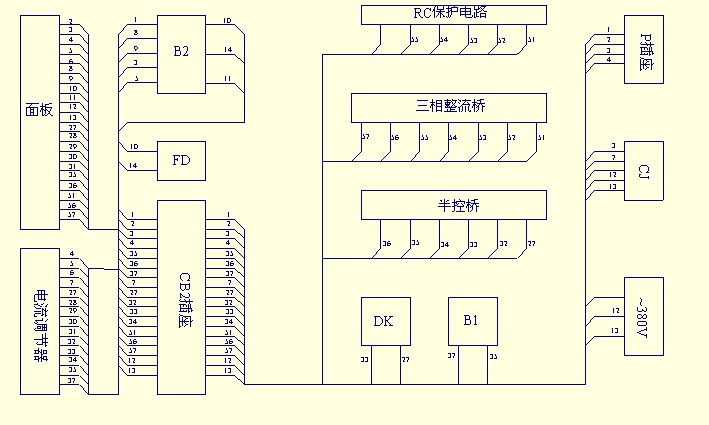

八、接線示意圖:

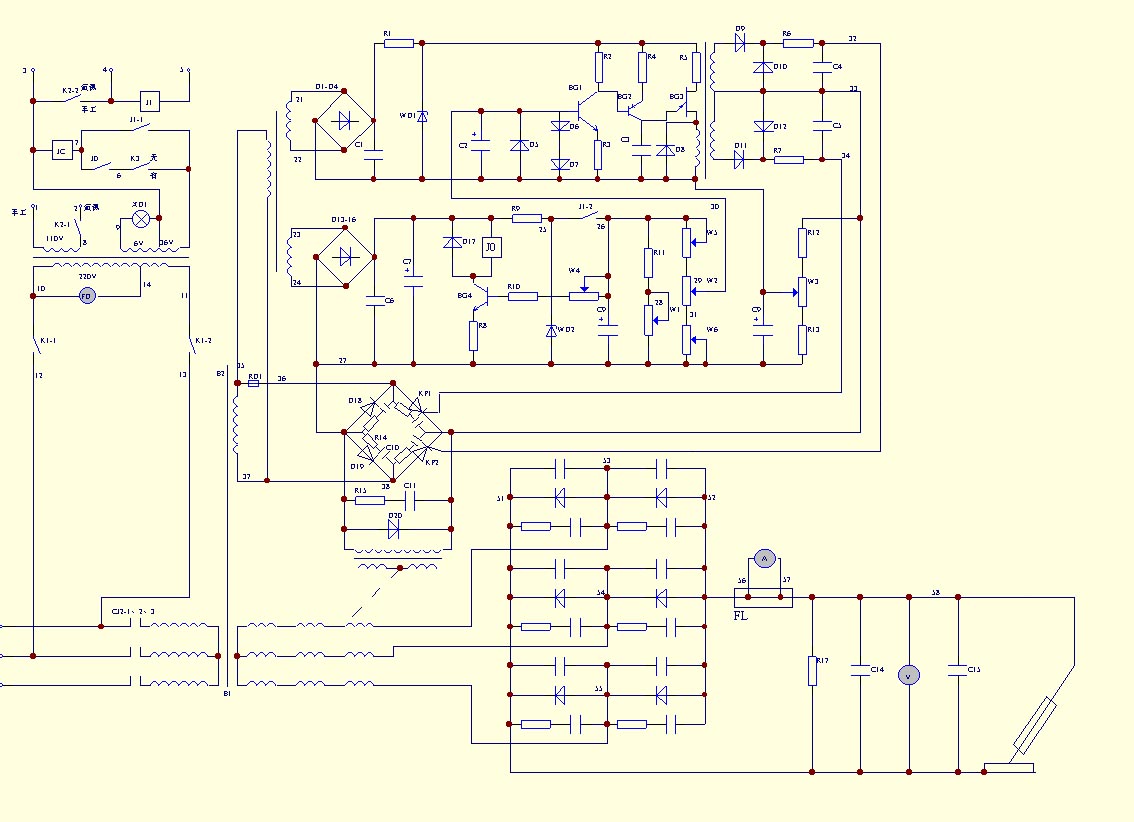

九、電氣原理圖:
