KF7307型
數顯式縫焊同步控制器
簡 介
KF7307系列微機縫焊同步控制器，是一種由單片機作為主控制單元的縫焊同步控制器。該控制器能對縫焊機的預壓——焊接——行走——保持這四個程序段的工作時間（周波數）及焊接電流進行調節和同步控制，實現連續/斷續焊接電流和連續/斷續行走的搭配組合，并能對電網電壓的變化進行補償。焊接及間歇周波數和焊接電流相對值采用數字調節和顯示。
由于采用了單片機作為主控單元，本控制器的體積和重量與傳統電路組成的控制器相比，不僅體積和重量大為減少，更重要的是大大提高了產品的可靠性和穩定性，使產品的性能/價格比大幅度提高。其小巧的的體積也便于將其嵌入焊機內部，縮小了整機體積，降低了制造成本。
由于采用了低功耗的單片機芯片WE7307，使得本控制器整機功耗只有15W。實屬節能產品。
本控制器的高度集成化，尤其是I2C總線的應用，使得電路十分簡潔。這不僅便于產品的調整、維護和保養，同時也便于用戶在技術改造過程中自行仿制。只要不以我公司的名稱、商標和型號進行銷售，我公司歡迎用戶推廣、使用和仿制本產品，必要時我們甚至可以進行技術指導。

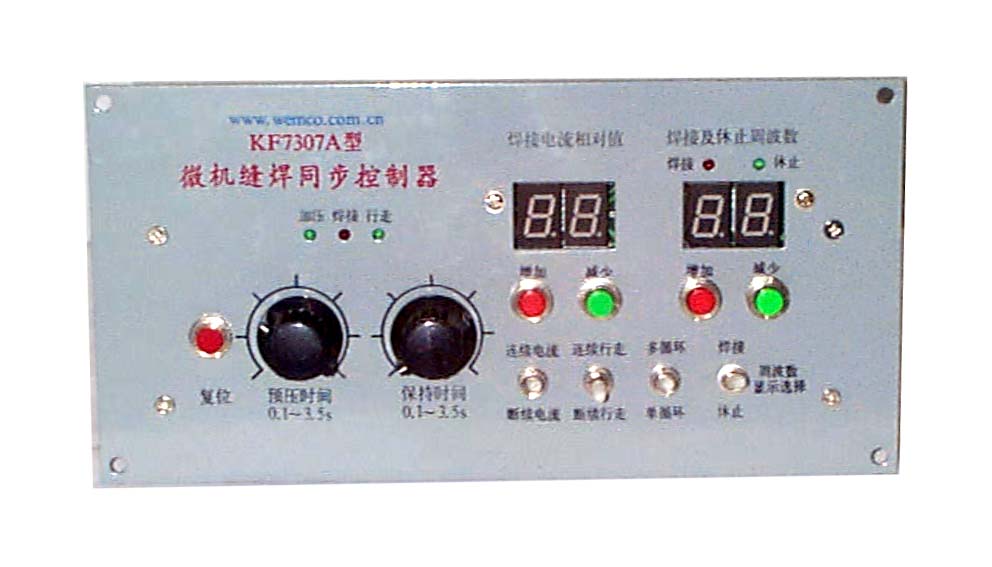

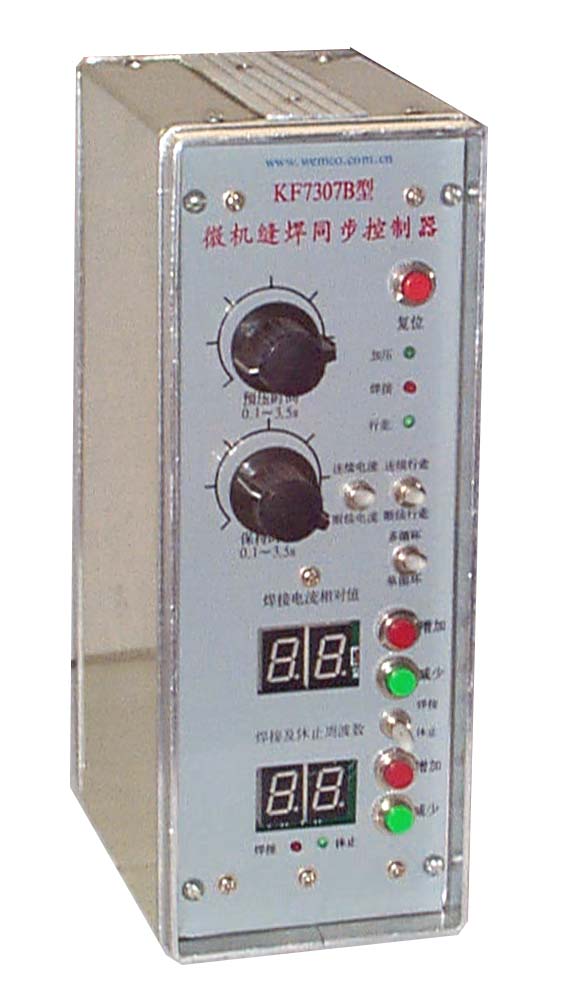

KF7307系列微機縫焊同步控制器共有三個品種，它們是：主要供焊機生產廠家整機配套使用的嵌入式KF7307A，如圖一所示。主要供焊機用戶對老產品進行技術改造用的外掛式KF7307B，如圖二所示。以及將控制單元和主晶閘管合成一體，獨立于焊機以外的分體式KF7307C。對于嵌入式和外掛式控制器而言，僅包括控制單元，主晶閘管作為單獨組件供應。
1、 程序段數量： 4（預壓、焊接、行走、保持）
2、 預壓時間： 0.1~3.5s
3、 保持時間： 0.1~3.5s
4、 間歇周波數： 0~99 （0~1.98s）
5、 焊接周波數： 0~99 （0~1.98s）6、 周波數精度： ±1
7、 焊接電流相對值：0~99.5
8、 電流模式： 連續電流/斷續電流
9、 行走模式： 連續行走/斷續行走
10、腳踏開關模式： 多循環/單循環
11、控制輸出量： 主晶閘管觸發信號、電磁閥和滾輪電機開關量
12、最大控制電流： 300A （對分體式KD7307C而言）
13、電源電壓： AC 380V 50Hz
14、功耗： ≤15W （不含KD7307C）
外掛式 嵌入式
