KD8000型
十程序段全數字式脈沖點焊同步控制器
簡 介
KD8000系列微機點焊同步控制器，是一種由單片機作為主控制單元的脈沖點焊同步控制器。其特點是采用脈沖電流進行焊接。與KD7313類似，該控制器能對點焊機的預壓、預熱、冷卻、焊接、帶電鍛壓、鍛壓、間歇、回火、保持、休止這十個程序段的工作時間（周波數）及工作電流進行調節和同步控制，實現電網電壓的補償。并對各個程序段的工作參數實現數字式調節和顯示�？刂破鞑捎妹}沖電流進行焊接。脈沖寬度及間隔均可進行調整。
該產品屬于高檔控制器，主要用于對焊接規范要求較高的場合。KD8000與KD7313的不同之處在于它們的調整方式�？刂破髟谶M(jìn)行參數調整時應首先選擇將要進行調整的程序段，然后再對該程序段的時間及熱量進行調整。對于KD7313來講，程序段的選擇是通過“程序段選擇”按鈕進行的。每按動該按鈕一次，將按順序選擇一個新的程序段。對于KD8000來講，除了保留KD7313的選擇方式以外，對每個程序段都配備了一個選擇按鈕，當操作者需要選擇某個程序段時，除了可通過“程序段選擇”按鈕進行順序選擇以外，可以通過按動相應的的程序段按鈕直接進行選擇，從而使得調整更加快捷、簡便。
KD8000系列微機點焊同步控制器共有三個品種，它們是：主要供焊機生產廠家整機配套使用的嵌入式KD8000A，如圖一所示。主要供焊機用戶對老產品進行技術改造用的外掛式KD8000B，如圖二所示。以及將控制單元和主晶閘管合成一體，獨立于焊機以外的分體式KD8000C。對于嵌入式和外掛式控制器而言，僅包括控制單元，主晶閘管作為單獨組件供應。
1、 程序段數量： 10
2、 非上電程序段周波數：0~99 （0~1.98s）3、 上電程序段脈沖數：0~99
4、 脈沖寬度周波數：0~99 （1~1.98s）
5、 脈沖間隔周波數：0~99 （1~1.98s）
6、 周波數精度： ±1
7、 工作電流相對值調節范圍：0~99.5 （相對值）
8、 控制輸出量： 主晶閘管觸發信號、電磁閥及增壓電磁閥開關量
9 、最大控制電流： 300A （對分體式KD8000C而言）
10 、電源電壓： AC 380V 50Hz
11 、功耗： ≤15W （不含KD8000C）

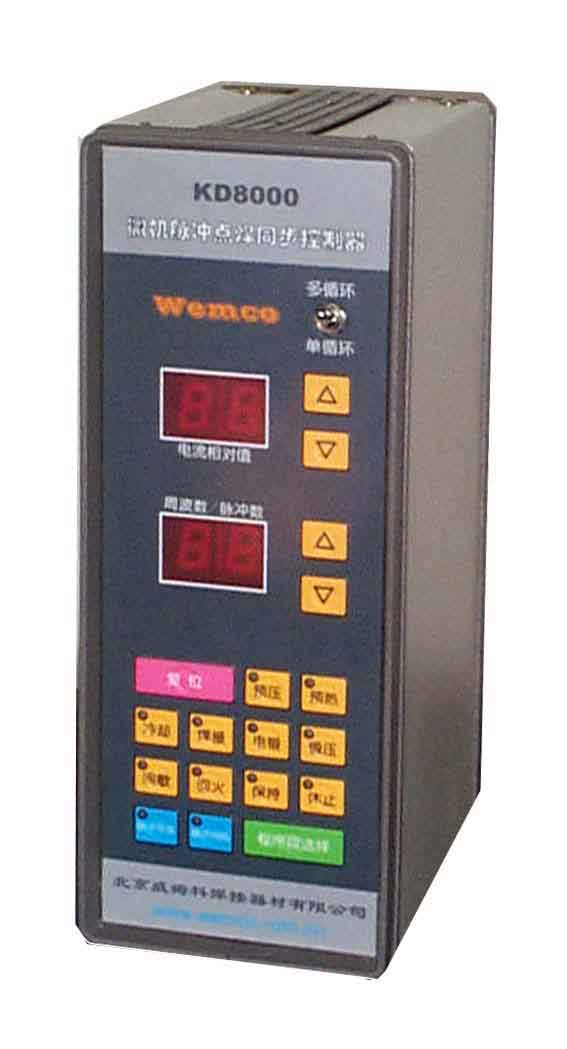

圖1 嵌入式 圖2 外掛式
