KD7313型
十程序段全數字式脈沖點焊同步控制器
簡 介
KD7313系列微機點焊同步控制器，是一種由單片機作為主控制單元的脈沖點焊同步控制器。其特點是采用脈沖電流進行焊接。與KD7311類似，該控制器能對點焊機的預壓、預熱、冷卻、焊接、帶電鍛壓、鍛壓、間歇、回火、保持、休止這十個程序段的工作時間（周波數）及工作電流進行調節和同步控制，實現電網電壓的補償。并對各個程序段的工作參數實現數字式調節和顯示。與KD7311的不同之處在于該控制器采用脈沖電流進行焊接。脈沖寬度及間隔均可進行調整。當脈沖間隔時間為零時，焊接電流即為連續電流，此時的功能與KD7311相同。
KD7313系列微機點焊同步控制器共有三個品種，它們是：主要供焊機生產廠家整機配套使用的嵌入式KD7313A，如圖一所示。主要供焊機用戶對老產品進行技術改造用的外掛式KD7313B，如圖二所示。以及將控制單元和主晶閘管合成一體，獨立于焊機以外的分體式KD7313C。對于嵌入式和外掛式控制器而言，僅包括控制單元，主晶閘管作為單獨組件供應。
1、 程序段數量： 10
2、 非上電程序段周波數：0~99 （0~1.98s）3、 上電程序段脈沖數：0~99
4、 脈沖寬度周波數：0~99 （1~1.98s）
5、 脈沖間隔周波數：0~99 （1~1.98s）
6、 周波數精度： ±1
7、 工作電流相對值調節范圍：0~99.5 （相對值）
8、 控制輸出量： 主晶閘管觸發信號、電磁閥及增壓電磁閥開關量
9 、最大控制電流： 300A （對分體式KD7313C而言）
10 、電源電壓： AC 380V 50Hz
11 、功耗： ≤15W （不含KD7313C）

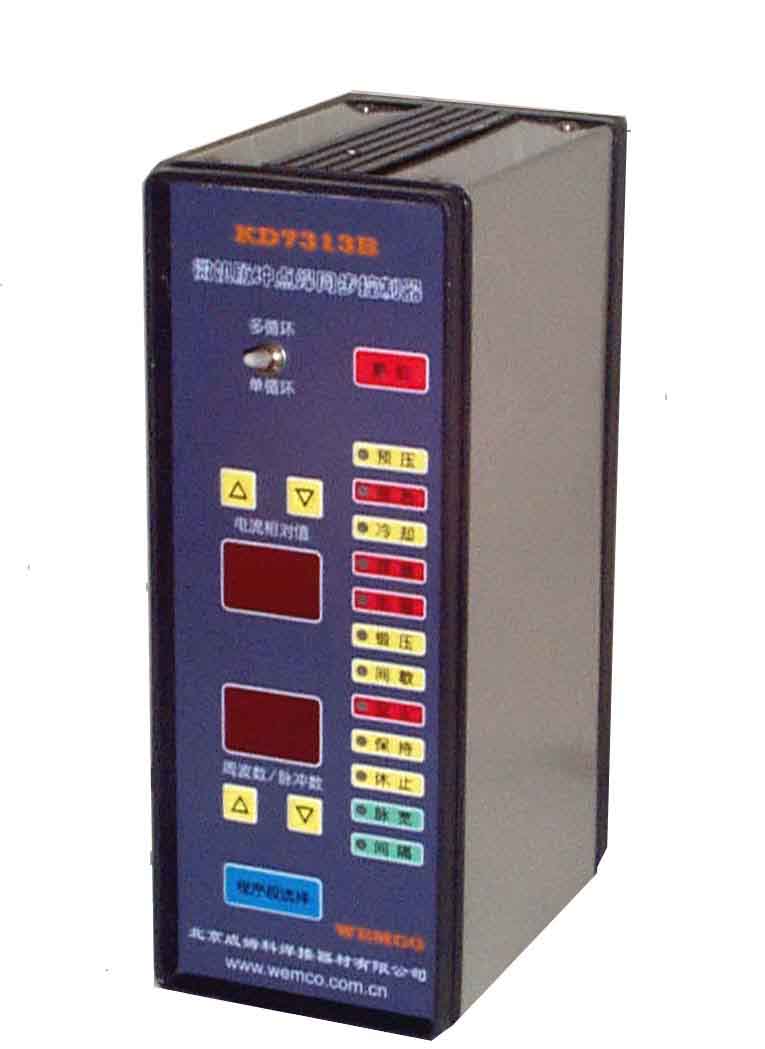

圖1 嵌入式 圖2 外掛式
