KD7311型
十程序段全數字式點焊同步控制器
簡 介
KD7311系列微機點焊同步控制器，是一種由單片機作為主控制單元的點焊同步控制器。
該控制器能對點焊機的預壓、預熱、冷卻、焊接、帶電鍛壓、鍛壓、間歇、回火、保持、休止這十個程序段的工作時間（周波數）及工作電流進行調節和同步控制，實現電網電壓的補償。并對各個程序段的工作參數實現數字式調節和顯示。
由于采用了單片機作為主控單元，并采用全數字調節和顯示，本控制器的體積和重量與傳統電路組成的控制器相比，不僅體積和重量大為減少，更重要的是大大提高了產品的可靠性和穩定性，使產品的性能/價格比大幅度提高。其小巧的的體積也便于將其嵌入焊機內部，縮小了整機體積，降低了制造成本。
由于采用了低功耗的單片機芯片WE7311，使得本控制器整機功耗只有15W。實屬節能產品。
本控制器的高度集成化，尤其是I2C總線和數字顯示技術的應用，使得電路十分簡潔。這不僅便于產品的調整、維護和保養，同時也便于用戶在技術改造過程中自行仿制。只要不以我公司的名稱、商標和型號進行銷售，我公司歡迎用戶推廣、使用和仿制本產品，必要時我們甚至可以進行技術指導。

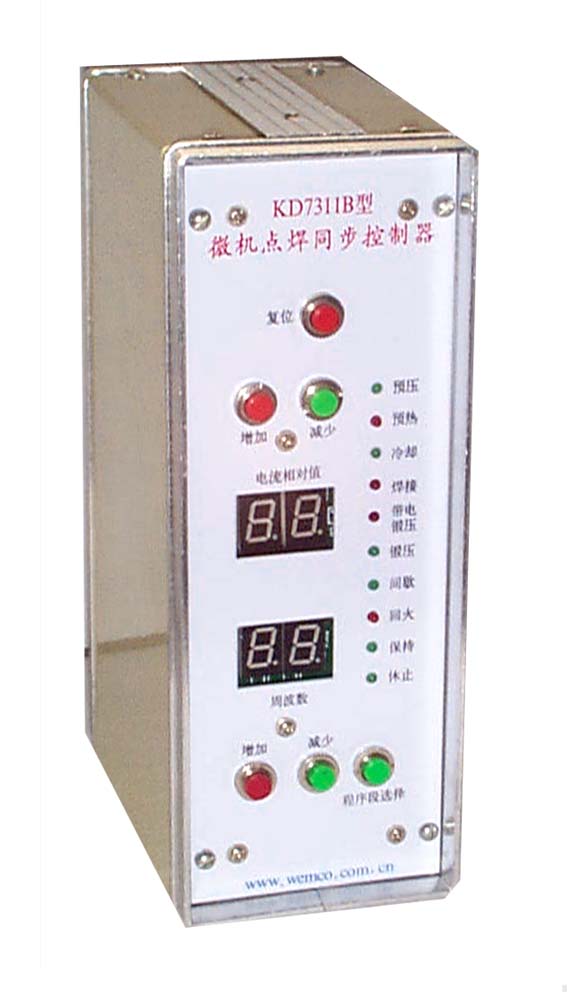

KD7311系列微機點焊同步控制器共有三個品種，它們是：主要供焊機生產廠家整機配套使用的嵌入式KD7311A，如圖一所示。主要供焊機用戶對老產品進行技術改造用的外掛式KD7311B，如圖二所示。以及將控制單元和主晶閘管合成一體，獨立于焊機以外的分體式KD7311C。對于嵌入式和外掛式控制器而言，僅包括控制單元，主晶閘管作為單獨組件供應。
1、 程序段數量： 10
2、 各程序段周波數：0~99 （0~1.98s）3、 周波數精度： ±1
4、 工作電流相對值調節范圍：0~99.5 （相對值）
5、 控制輸出量： 主晶閘管觸發信號、電磁閥及增壓電磁閥開關量
6 、最大控制電流： 300A （對分體式KD7311C而言）
7 、電源電壓： AC 380V 50Hz
8 、功耗： ≤15W （不含KD7311C）
外掛式
