鋼筋錐螺紋連接工藝簡介

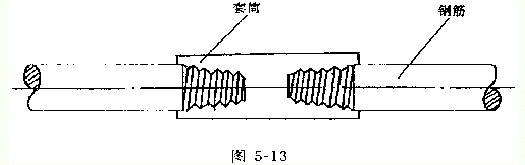

螺紋套連接法的原理比較直觀和簡單，它的工作示意見圖5-13。在被連接的鋼筋端部加工出外絲扣，而套筒兩端則設有內絲扣，將套筒擰在1根鋼筋上，再把另1根鋼筋擰上套筒的另一端，就實現了連接。
螺紋套連接方法的應用范圍與套筒擠壓連接方法一樣，即一般用于直徑為16-40mm的Ⅱ級、Ⅲ級鋼筋（包括余熱處理鋼筋）。這種方法分錐螺紋連接和直螺紋連接兩種。
1.錐螺紋連接
鋼筋錐螺紋連接所成的接頭就是將鋼筋需要連接的端部加工成錐形螺紋（簡稱絲頭），通過錐螺紋連接套把兩根帶絲頭的鋼筋按規定施加力矩值，從而連接為一體的鋼筋接頭。
有關應用錐螺紋連接的方法應符合《鋼筋錐螺紋接頭技術規程》（JGJ109-96）的要求。
（1）一般情況
錐螺紋連接套的材料宜用45號優質碳素結構鋼或其它試驗確認符合要求的鋼材。
按《鋼筋錐螺紋接頭技術規程》規定：“錐螺紋連接套的受拉承載力不應小于被連接鋼筋的受拉承載力標準值的1.10倍�！保ㄆ渲小笆芾休d力”在《鋼筋機械連接通用技術規程》寫為“抗拉承載力標準值”），由于連接套用含碳量較高的鋼材制作，故不控制屈服承載力標準值。
性能等級分A級和B級二級。
采用螺紋套連接時，絲頭制成錐形的，成為錐螺紋，目的是使連接套局部壁厚不致過分減小，從而有利于改善連接套受力條件。
（2）主要機具
1）鋼筋套絲機：是用于加工鋼筋連接端錐螺紋的機器，型號為SZ-50A，可套制直徑為16-40mm的Ⅱ級、Ⅲ級鋼筋的絲頭。
2）量規：包括牙形規、卡規或環規、塞規，均應由鋼筋連接技術提供單位配套提供。
3）力矩扳手：力矩扳手供鋼筋與連接套擰緊用，并用以測力。它可以按所連接鋼筋直徑的大小，設定擰緊力矩值進行控制，達到該值，就發出聲響信號。
4）砂輪鋸：用于切斷撓曲的鋼筋端頭。
（3）操作要點
1）鋼筋下料可用切斷機或砂輪鋸，但不得用氣割切割。鋼筋下料要求它的端面與軸線垂直，端頭不出現撓曲或馬蹄形。
2）加工的鋼筋錐螺紋絲頭的錐度、牙形、螺距等必須與連接套的錐度、牙形、螺距一致，且經配套的量規檢測合格。
錐螺紋絲頭牙形檢驗要求：牙形飽滿，無斷牙、禿牙缺陷，且與牙形規的牙形吻合；牙齒表面光潔。圖5-14示牙形檢驗牙形示意。
錐螺紋絲頭錐度與小端直徑檢驗（見圖5-15）要求：絲頭錐度與卡規或環規吻合，小端直徑在卡規或環規的允許誤差之內。
3）加工鋼筋錐螺紋時，應采用水溶性切削潤滑液；當氣溫低于0℃時，應摻入15％-20％亞硝酸鈉。不得用機油作潤滑液，或不加潤滑液套絲。
4）在加工過程中要逐個檢查絲頭，達到質量要求的要用與鋼筋規格相應的塑料保護套套上，避免受損傷。
5）連接鋼筋時，鋼筋規格和連接套的規格應一致，并確保鋼筋和連接套的絲扣干凈、完好無損；當鋼筋帶著連接套運輸或安裝入模時（有的鋼筋預先與連接套一端接上），帶連接套的鋼筋應固定牢，連接套的外露端應有密封蓋。
6）接頭必須用力矩扳手?jǐn)Q緊。連接鋼筋時，應對正軸線將鋼筋擰入連接套，然后再用力矩扳手?jǐn)Q。接頭擰緊值應滿足表5-7規定的力矩值，不得超擰。擰緊后的接頭應做上標記。
接頭擰緊力矩值 表5-7
|
鋼筋直徑 |
16 |
18 |
20 |
22 |
25，28 |
32 |
36，40 |
|
擰緊力矩（N.m） |
118 |
145 |
177 |
216 |
275 |
314 |
343 |
力矩扳手的精度為±5%，要求每半年用扭力儀檢定一次（有關“力矩”的意義將在本書6.1.2中敘述）。
（4）接頭的施工現場檢驗與驗收
按一般機械連接接頭的檢驗項目規定進行單向接伸試驗；補充其它質量檢查要求如下：
1）任意抽取同規格接頭數的10％進行外觀檢查。鋼筋與連接套的規格應匹配；接頭絲扣應無完整扣外露。
2）連接套的質量檢驗：錐螺紋塞規擰入連接套后，連接套的大端邊緣在錐螺紋塞規大端的缺口范圍內為合格（見圖5-16）。
3）用供質量檢驗的力短扳手，按表5-7規定的接頭緊值抽檢接頭的連接質量（質量檢驗與施工安裝用的力矩扳手應分開使用，不得混用）。
抽檢數量：梁、柱構件按接頭數的15％，且每個構件的接頭抽檢數不得少于1個；基礎、墻、板構件按各自接頭數，每100接頭作為一個驗收批，不足100個也作為一個驗收批，每批抽檢3個接頭。抽檢的接頭應全部合格，如有1個接頭不合格，則該驗收批接頭應逐個檢查，對查出的不合格接頭應進行補強（做好記錄，記下規定力矩值、施工力矩值以及檢驗力矩值，由技術負責部門確定補強方案）。
選于<鋼筋工手冊>第二版 略有刪改
