鋼筋套筒冷擠壓連接技術



套筒冷擠壓連接工藝簡介:

套筒擠壓連接方法是將需要的連接的鋼筋(應為帶肋鋼筋)端部插入特制的鋼套筒內,利用擠壓機壓縮鋼套筒,使它產生塑性變形,靠變形后的鋼套筒與帶肋鋼筋的機械咬合緊固力來實現鋼筋的連接。這種連接方法一般用于直徑為16~40mm的Ⅱ級,Ⅲ級鋼筋(包括余熱處理鋼筋),分徑向擠壓和軸向擠壓兩種。

1、徑向擠壓

有關按徑向作套筒擠壓連接的方法應符合《帶肋鋼筋套筒擠壓連接技術規格》(JGJ108-96)的要求。

(1)一向情況

性能等級分A級和B級二級;不同直徑的帶肋鋼筋亦可采用擠壓連接法,當套筒兩端外徑和壁厚相等時,被連接鋼筋的直徑相差不應大于5mm。

(2)工藝原理

設備布置示意如圖5-10所示。擠壓機吊掛于小車的架子上,靠平衡器的卷簧張緊力變化調節其高度,并平衡重量,使操作人員手持?jǐn)D壓機基本上處于無重狀態;擠壓機由安裝在小車上的高壓油泵提供壓力源。

                                     1-鋼筋;2-套筒;3-擠壓機;4-平衡器;

                                     5-進油管;6-同油管;7-油泵;8-小車

(3)套筒

套筒材料應選用適合于壓延加工的鋼材,其實測力學性能應符合表5-3的要求。

套筒材料的力學性能   表5-3

項目

指標

屈服強度(N/mm2)

抗拉強度(N/mm2)

伸長率δ5(%)

洛氏硬度(HRB)

〔或布氏硬度(HB)〕

225~350

375~500

20

60~80

〔102~133〕

按機械連接件技術性能的基本要求,套筒和承截力要求可寫成以下二式:

fslykAs1≥1.1As(5-6)

fsltkAs1≥1.1ftkAs(5-7)

式中 fslyk——套筒的屈服強度標準值;

fsltk——套筒的抗拉強度標準值;

fyk——鋼筋的屈服強度標準值;

ftk——鋼筋的抗拉強度標準值;

As1——套筒的橫截面面積;

As——鋼筋的橫截面面積;

套管的幾何尺寸和所用材料的材質應與一定的擠壓工藝相配套,必須由特別檢驗認定,套筒的尺寸偏差宜符合表5-4的要求。

套筒尺寸的允許偏差  表5-4

套筒外徑D

外徑允許偏差

壁厚允許偏差

長度允許偏差

≤50

±0.5

+0.12t

-0.10t

±2

>5

±0.01D

+0.12t

-0.10t

±2

套筒應有出廠合格證。由于各類規格的鋼筋都要與相應規格的套筒相匹配,因此,套筒在運輸和儲存中應按不同規格分別堆放整齊,以避免混用;套筒不得堆放于露天,以免產生銹蝕或被泥砂雜物沾污。

(4)擠壓機

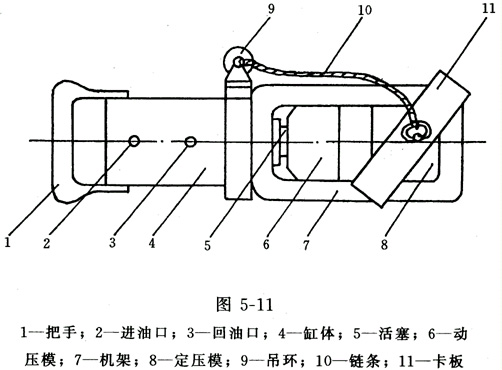

擠壓機的型號和相應的性能雖然各不相同,但是構造和原理基本上是一樣的,它的工作示意如圖5-11,是一種液壓機構,油壓通過高壓油泵實現。

鋼筋連同套筒放在擠壓機機架內的壓模中,高壓油液輸入油缸并面出活塞,帶動壓模前進,并將套筒擠壓在動壓模與定壓模之間。定壓模用卡板與機架相連,并可從機架中抽出,以便放進或退出鋼筋。

擠壓機的型號有多種,額定工作壓力,(油液壓強)可達50~100N/mm(一般稱為“超高壓”),額定擠壓力可達750~1000KN。常用的幾種擠壓機技術數據列于表5-5。

常用擠壓機的技術數據   表5-5

項目

單位

型    號

GYJ25

GYJ32

GYJ40

額定工作壓力

N/mm

80

80

80

額定擠壓力

KN

760

760

900

外形尺寸

直徑

mm

150

150

170

mm

433

480

530

重量(不帶壓模)

kg

23

27

34

可配壓模型號



M18,M20,

M22,M25

M20,M22,M25,M28

M32

M32,M36,

M40

可連接鋼筋的直徑

mm

18~25

20~32

32~40

重量

kg/套

5.6

6

7

(5)操作要點

1)使用擠壓設備(擠壓機、油泵、輸油軟管等整套)前應對擠壓力進行標定(擠壓力大小通過油壓表讀數控制)。有下列情況之一的就應標定:擠壓設備使用前;舊擠壓設備大修后;油壓表損強列振動后;套筒壓痕異常且其它原因時;擠壓設備使用超過一年;已擠壓的接頭數超過5000個。

2)要事先檢查壓模、套筒是否與鋼筋相互配套,壓模上應有相對應的連接鋼筋規格標記。擠壓操作時采用的擠壓力、壓模寬度、壓痕直徑或擠壓后套筒長度的波動范圍以及擠壓道數,均應符合接頭技術提供單位所確定的技術參數要求。

3)鋼筋下料切斷要用無齒鋸,使鋼筋端面與它的軸線相垂直。不得用鋼筋切斷機或氣割下料。

4)高壓泵所用的油液應過濾,保持清潔,油箱應密封,防止雨水、灰塵混入油箱。

5)配套的鋼筋、套筒在使用前都就檢查,要清理壓接部位的不潔特(銹皮、泥沙、油污等);要檢查配套是否合適,并進行試套,如果發現鋼筋有彎折、馬蹄形(個別違規用鋼筋切斷機切斷的才會出現這樣的端面)或縱肋尺寸過大的,應予以矯正或用手抻砂輪修磨。

6)將鋼筋插入套筒內,要使深入的長度符合預定要求,即鋼筋端頭離套筒長度中點不宜超過10mm(在鋼筋上畫記號,以與套筒端面齊平);對正壓模位置,并使壓模運動方向與鋼筋兩縱肋所在的平面相垂直,以保證最大壓接面能處在鋼筋的橫肋上。

7)可采用兩種壓接順序:一種是在施工現場的作業工位上,通過套筒一次性地將兩根鋼筋壓接(宜從套筒中央開始,并依次向兩端擠壓);別一種是預先將套筒與1根鋼筋壓接,然后安裝在作業工位上,插入待接鋼筋后再擠壓另一端套筒。

8)操作過程中應特別注意施工安全,應遵守高處作業安全規程以及各種設備的使用規程,尤其要對高壓油液的有關系統給予充分關照(例如高壓油泵的安全閥調整、防止輸油管在負重或充壓條件下拖拉以及被尖利物品刻劃、各處接點的緊密可靠性等)。

9)要求壓接操作和所完成的鋼筋接頭沒有缺陷,如果在施工過程中發生異,F(xiàn)象或接頭有缺陷,就應及進處理防治。發生異,F(xiàn)象和缺陷除了與操作因素有直接關系之處,還與所用設備有關,防治措施可參看表5-6。

壓接時發生異常和缺陷的防治措施  表5-6

異,F(xiàn)象和缺陷

防治措施

擠壓機無擠壓力

1、高壓油管連接位置不正確,應糾正

2、油泵故障,應檢查排除

壓痕分布不均勻

壓接時就將壓與套筒上畫的分格標志對正

接頭彎折

1、壓接時擺正鋼筋

2、切除或矯直鋼筋有彎的端頭

壓接程度不夠

1、檢查油泵和管線是不是有漏油而導致泵壓不足

2、檢查套筒材質是不是符合要求

鋼筋伸入套筒內長度不夠

在鋼筋上準確地畫記號,并與套筒端面對齊

壓痕深度明顯不均

1、檢查套筒材質是不是符合要求

2、檢查鋼筋在套筒內是不是有壓空現象(鋼筋伸入長度不夠)

(6)接頭的施工現場檢驗與驗收

按一般機械連接接頭的檢驗項目規定進行單向拉伸試驗;補充外觀質量檢查要求如下:

1)外形尺寸;擠壓后套筒長度應為原套筒長度的1.10~1.15倍,或壓痕處套筒的外徑波動范圍為原套筒外徑的0.8~0.9倍,

2)擠壓接頭的壓痕道數應符合檢驗接頭技術提供單位所確定的道數。

3)接頭處彎折不得大于4°

4)擠壓后的套筒不得有肉眼可見的裂縫。

5)每一驗收批中應任意抽取10%和擠壓接頭作外觀質量檢查,如外觀質量不合格數少于抽栓數的10%,則該批擠壓接外觀質量評為合格。當不合格數超過抽撿數的10%時,應對該批擠壓接逐個進行復檢,對外觀質量不合格的接頭采取補教措施;不能補救的接頭應作標記,在外觀質量不合格的接頭中抽取6個試件作抗拉強度試驗,若有1個試件的抗拉強度值低于規定值,則該批外觀質量不合格的接頭廉潔奉公地同設計單位商定處理,并記錄存檔。

2、軸向擠壓

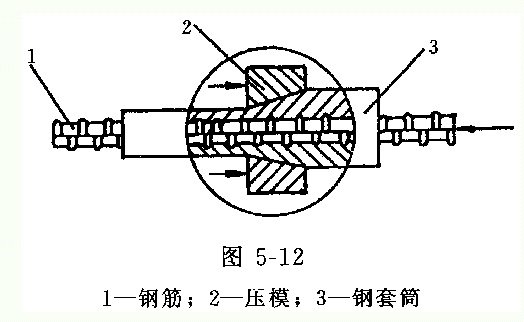

鋼筋軸向擠壓連接是采用另一種壓模形式對套筒進行擠壓的,它的工作示意圖5-12,兩根被對接的鋼筋插入套筒,然后沿它們的軸線方向進行擠壓,使套筒咬合到帶肋鋼筋的肋間,結合成一體。

實現軸擠壓連接所用的擠壓機也是一種液壓機構,而對壓模的材質(硬度指標)有較嚴格的要求,因此它的應用沒有徑向擠壓連接來得普遍。



選自《鋼筋工手冊》第二版。
