ZXE1系列交直流兩用焊機
該系列焊機為交直流兩用手工電弧焊焊接電源兼容交直流兩用焊機的特點，可供各種涂藥焊條，焊接一般黑色金屬、低合金鋼及不銹鋼等，廣泛應用與汽車、造船、冶金、化工、建筑等行業，焊機動特性良好，性能柔和，電弧穩定，熔池平靜，飛濺小，焊縫成型好，噪聲低，是國家“八五”期間推廣使用的新型產品。
ZXE1系列交直流兩用硅整流焊機系由 動鐵心式焊接變壓器、整流器組、電抗器、開關等主要部件組成。該焊機具有結構簡單、操作和維修方便、噪聲及振動較小等特點。作交流弧焊使用時，可焊接低碳鋼、低合金鋼等構件，還可彌補直流電弧角縫焊時引起的磁偏吹缺陷。作交流弧焊使用時，比交流焊接有著明顯的穩定性，可用J507焊條、不銹鋼焊條進行高碳鋼、合金鋼、不銹鋼、銅及鑄鐵等有較高技術要求的材料焊接。
一、主要技術數據：
|
項 目 |
單位 |
ZXE1-250 |
ZXE1-315 |
ZXE1-400 |
ZXE1-500 |
||||
|
AC-250 |
DC-230 |
AC-315 |
DC-270 |
AC-400 |
DC-350 |
AC-500 |
DC-420 |
||
|
額定輸入電壓 |
V |
380 |
|||||||
|
額定頻率 |
Hz |
50 |
|||||||
|
相數 |
單相 |
||||||||
|
空載電壓 |
V |
68 |
70 |
72 |
70 |
||||
|
AC額定焊接電流 |
A |
250 |
315 |
400 |
500 |
||||
|
DC額定焊接電流 |
A |
230 |
270 |
350 |
420 |
||||
|
AC電流調節范圍 |
A |
50-250 |
60-315 |
75-400 |
95-500 |
||||
|
DC電流調節范圍 |
A |
40-230 |
50-270 |
60-350 |
80-420 |
||||
|
額定負載持續率 |
% |
35 |
|||||||
|
額定輸入容量 |
KVA |
18.6 |
22.8 |
30 |
38 |
||||
|
絕緣等級 |
F |
||||||||
|
冷卻方式 |
強制風冷 |
||||||||
|
外形尺寸（長×寬×高） |
mm |
645×404×770 |
670×434×850 |
700×454×915 |
740×494×1000 |
||||
|
重量 |
Kg |
110 |
117 |
143 |
175 |
||||
二、用途
ZXE1型整流器式交直流弧焊機是根據中華人民共和國機械工業部部頒標準JB/T7835、JB/T7834設計生產的一種新型焊機，是一種通用性強、用途寬廣的產品，它采用硅整流電路，具有使用方便、引弧容易、電弧穩定、效率高、壽命長、工作可靠和維修簡便等優點。
三、結構

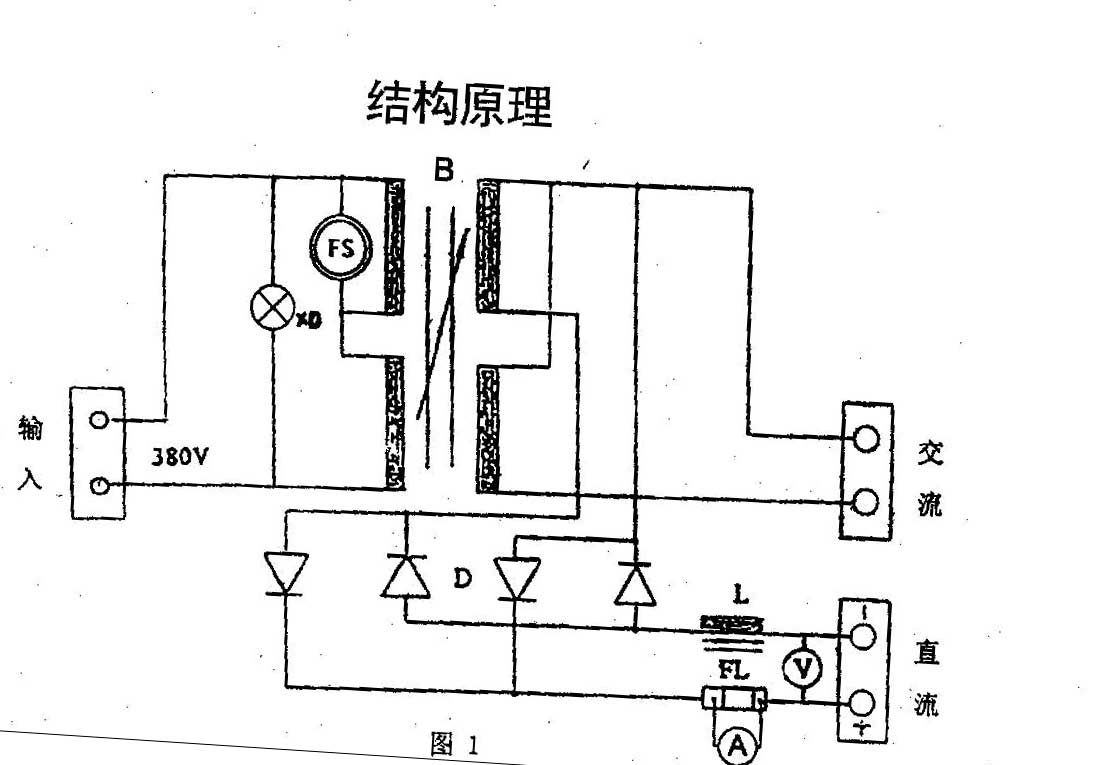

ZXE1型整流器式交直流弧焊機電路（見圖1）主要組成部分及作用簡介如下：
1、ZXE1系列為單相動鐵芯、磁分路式、變壓器B采用三個鐵芯柱，初次級繞組分別置在動鐵芯兩側，初級和次級分成上下兩部分繞組，固定在主鐵芯上，中間鐵芯柱為可移動的，稱動鐵芯，構成磁分路，移動鐵芯位置就能改變輸出焊接電流的大小。
2、硅整流器由四個硅整流器元件組成單相橋或全波整流電路。
3、輸出電抗器，它串接在焊接回路中，起濾波作用，使整流后的直流電更平直，以穩定電弧，減少金額飛濺。
|
符號 |
名稱 |
數量 |
備注 |
|
XD |
指示燈 |
1 |
|
|
FS |
冷卻風扇 |
2 |
|
|
V |
直流電壓表 |
1 |
|
|
A |
直流電流表 |
1 |
|
|
FL |
分流器 |
1 |
|
|
L |
電抗器 |
1 |
|
|
D |
整流二極管 |
1 |
|
|
B |
變壓器 |
1 |
|
參考〔焊接電流與電焊條間的關系（鈦鐵礦型）〕
|
焊條直徑 |
焊接電流（A） |
|
2.5 |
50-80 |
|
3.2 |
100-130 |
|
4.0 |
160-210 |
|
5.0 |
200-270 |
|
6.0 |
260-300 |
連接以下部分由用戶自備
接地：用16mm2以上電纜接地

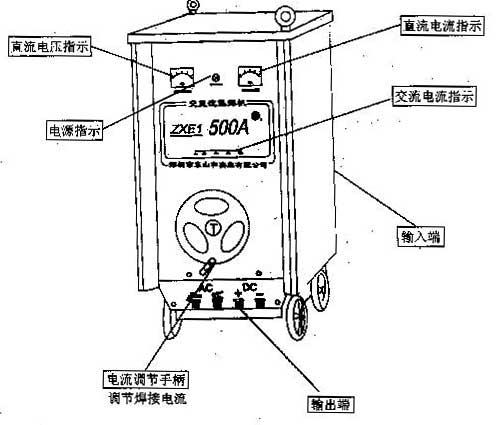

各部分說明
四、操作方法
準備
開關操作
合上輸入保護裝置開關
調整焊接電流
通過旋轉電流調節手柄，將焊接電流調整到你所需要的值。
將手柄順時針旋轉可增大電流值，逆時針轉將減小電流值。
五、焊接過程
1、起弧
用焊鉗夾緊焊條，將焊條輕觸母材，然后稍微提起來進行引弧。
2、焊接
移動電焊條，保持弧長穩定
操作結束
3、開關操作
關掉輸入保護裝置開關。

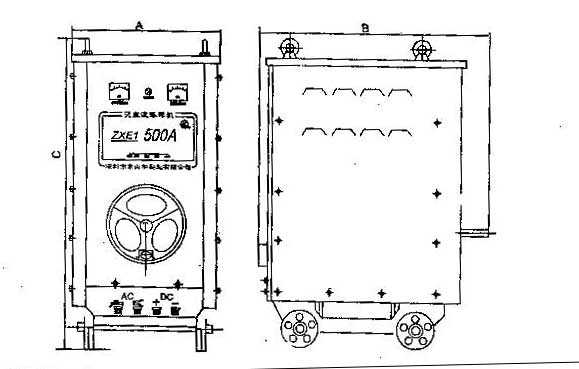

4、外形尺寸圖
|
型號 |
A |
B |
C |
|
ZXE1-250 |
404 |
645 |
770 |
|
ZXE1-315 |
434 |
670 |
850 |
|
ZXE1-400 |
454 |
700 |
915 |
|
ZXE1-500 |
494 |
740 |
1000 |
六、使用維護保養及注意事項
1、在極度潮濕和有嚴重積塵的氣候環境中，焊機接上電源前應測量焊機輸入輸出端之間輸入輸出端與機殼間的絕緣電阻值，如絕緣電阻小于0.5兆歐，不得通電，應進行干燥清潔處理及檢查，排除絕緣故障后，方可使用。
2、接線時按照電源電壓接入焊機相應的接線螺釘（有標牌），切勿接錯。
3、焊機電源線及焊接電纜應有足夠的截面積，且連接處接觸良好可靠。如焊接電纜較長時，還應加大焊接電纜面積，使焊接電纜上總電壓降不超過4V，以免影響焊接質量。
4、機殼上設有接地螺釘一只（有標牌）使用時必須安裝地線以保證安全。
5、在檢修時必須取下電源進線，以保證安全。
6、螺釘、螺套及活動部位保持清潔和有潤滑脂。
7、施焊時焊工必須使用防護用具，免受弧光灼傷及燙傷。
8、焊機應在通風處使用，以利于散熱，在長期使用中應清潔內部灰塵，清理時必須斷電。
9、焊機不要在露天淋雨及曝曬。
10、搬移中避免碰撞損壞。
11、焊機不可與有腐蝕性、易燃、易爆的物品停放在同室中。
12、本產品出廠時均經逐臺嚴格測試，產品實行三包，用戶在遵守保管使用規則條件下，如因制造不良而發生損壞或不能正常工作時，在出售后十二個月內本廠免費為用戶修理。
交直流弧焊機常見故障及排除方法
|
故障現象 |
產生故障原因 |
排除方法 |
|
焊機輸出端不引弧，無電流輸出 |
1、輸入端電源無電壓輸入 2、開關損壞或內部接線脫落 |
1、檢查輸入電源閘刀空氣開關或保險絲是否完好。 2、拆去外殼檢查有否脫線或脫焊，如仍無法排除請通知廠方 |
|
焊機引弧困難或易斷弧 |
1、網絡電壓過低或輸入電壓低于額定輸入電壓。 2、輸出電纜線過長或截面積過小 |
1、按說明書要求輸入額定電壓。 2、按輸出電流太小配置足夠截面積的電纜線，且一般電纜長度不宜超過10米，并保護搭鐵電纜線與工件的接觸良好。 |
|
焊機工作后發燙、溫升高或有不正常氣味冒出 |
1、未按額定負載持續率工作或焊機選型過小 2、新焊機初次工作輕微的絕緣漆氣味 3、線圈短路 |
1、按銘牌上所標暫載率掌握焊機工作時間，不宜大電流長時間連續焊接。 2、屬正常。 3、次級線圈匝間短路處撥開后包扎，線圈短路損壞嚴重需返廠檢查修復。
|
|
冷卻風扇不轉 |
1、風機電源插線脫落或接觸不良 2、風機損壞 |
1、重新插上或夾緊。 2、更換新風機。 |
|
焊機噪聲過大 |
1、外殼或底架螺釘松 2、運鐵芯振動 3、線圈或鐵芯緊固螺栓不緊 |
1、重新緊固螺釘。 2、調整動鐵芯螺釘，使彈簧片壓力加大。 3、壓緊鐵習緊固螺栓或線圈緊固螺栓。 |
|
機箱內發出很響的“嗡...”短路聲 |
一般判定為D1-D4中的二極管損壞 |
脫開二極管的連接線，用萬用表Ω檔測量正反向電阻，正向電阻幾百歐姆，反向電阻幾百千歐姆。若正反向都為幾百歐姆。則應更換二極管。 |
|
焊機電流無法燒大 |
1、輸入電源線過小 2、輸出電纜過小或過長 3、動鐵芯無法搖出來 |
1、按銘牌初級電流選擇足夠大的電源線。 2、加大焊接電纜線或減短過長的焊接電纜線。 3、排除機械故障。 |
|
外殼帶電 |
1、電源接線處有碰殼 2、焊機內部有線碰殼 3、線圈搭鐵 4、過分潮濕 5、焊鉗潮濕或地面潮濕 |
1、檢查接線是否安全。 2、拆除外殼檢查有否有線與外殼相碰。 3、返廠修復。 4、將外殼良好接地。 5、輸出為安全電壓、有輕微麻感屬正常、穿絕緣鞋，帶絕緣手套。 |
ZXE1系列整流式弧焊機產品圖樣：
