ZX6系列直流弧焊機使用說明書
ZX6-160型焊機是抽頭式直流弧焊電源。其結構主要由帶有抽頭的三相焊接變壓器和整流二極管以及轉換開關和冷卻風機等組成。電流的調節是通過三級八位轉換開關同時切換變壓器一次側三個繞組的抽頭來實現。這樣在調節電流的同時確保三相電的平衡。有效地克服了三相不平衡給供電系統造成的不良影響。高漏抗的變壓器使電源具有下降的外特性，能滿足各種藥皮焊條的焊接規范。引弧容易，電弧穩定，焊縫成形好，φ200mm強力軸流風機采用吹風的方式冷卻變壓器和整流器使整機運行更加可靠。
| 數據/型號 | ZX6-160 | ZX6-200 | ZX6-250 | ZX6-315 | ZX6-500 |
| 電源電壓 |
380V(三相) |
||||
| 額定容量 | 9.9KVA | 12.4KVA | 16.5KVA | 23.4KVA | 29KVA |
| 空載電壓 | 42-65V | 45-70V | 45-70V | 45-70V | 40-78V |
| 額定工作電流 | 160A | 200A | 250A | 315A | 500A |
| 電流調節范圍 | 80-160A | 95-200A | 120-315A | 130-400A | 140-500A |
| 調節級數 | 7 | 7 | 7 | 7 | 7 |
| 負載持續率 | 60% | 60% | 60% | 60% | 35% |
| 絕緣等級 | F | F | F | F | F |
| 冷卻方式 | 風冷 | 風冷 | 風冷 | 風冷 | 風冷 |
| 外殼防護等級 | IP21 | IP21 | IP21 | IP21 | IP21 |
| 重 量 | 62kg | 76kg | 92.5kg | 105kg | 130kg |
| 外形尺寸 | 620×370×650 | 620×370×650 | 680×410×700 | 680×410×700 | 680×435×750 |

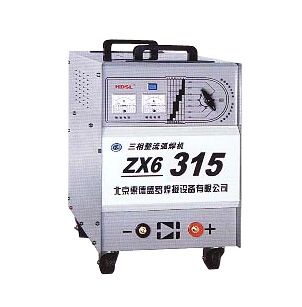

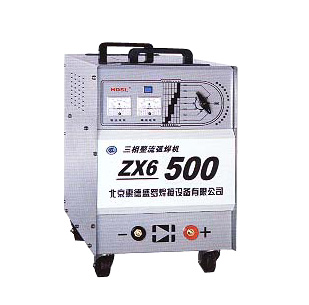

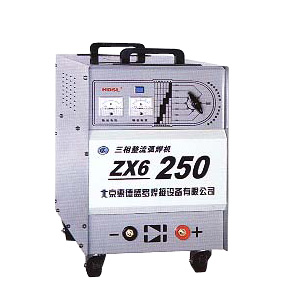

ZX6系列焊機產品圖樣：
