ZX3系列弧焊整流器
（ZX3系列直流手弧焊機）
ZX3系列弧焊整流器系供單人手工操作的直流電弧焊接電源，具有平滑的下降特性和良好的動特性。它還裝有浪涌吸收裝置，能在焊接過程中增加電流推力，促進熔滴過渡，使焊接過程更為穩定。因此在各種不同位置下進行手工電弧焊時，均具有良好的焊接能力，能適應各種用途手弧焊的需要。
本整流器為三相動圈式變壓器結構，其整流線路為三相全波橋式。依靠改變一次、二次繞組間的距離來調節焊接電流大小，并獲得下降的外特性曲線。
一次、二次繞組做成互相套入式，二次繞組固定在里面，一次繞組放置在外圈可以移動。鐵心系由分別疊裝的鐵心軛、鐵心柱用拉桿及夾板等組裝而成。
| 項目 | 單位 | ZX3-160 | ZX3-250 | ZX3-300 | ZX3-400 | ZX3-500 |
| 額定焊接電流 | A | 160 | 250 | 300 | 400 | 500 |
| 額定負載持續率 | % | 60 | 60 | 60 | 60 | 60 |
| 電流調節范圍 | A | 32-192 | 50-300 | 60-360 | 80-480 | 100-600 |
| 空載電壓 | V | 72 | 72 | 72 | 71.5 | 72 |
| 工作電壓 | V | 22-28 | 22-32 | 22-34 | 23-39 | 24-44 |
| 輸入電源 | V/HZ | 380/50 | 380/50 | 380/50 | 380/50 | 380/50 |
| 額定輸入容量 | KVA | 11 | 17.3 | 21.8 | 27.8 | 35.5 |

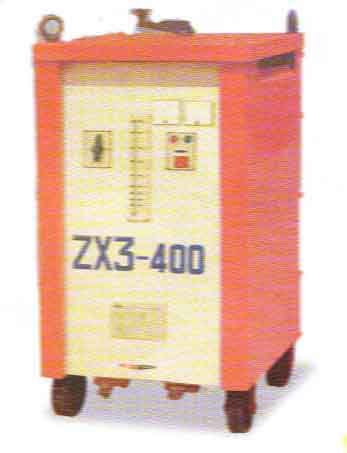

ZX3系列焊機產品圖樣：
