礦用交流/直流電焊機
BX3系列礦用動圈式交流弧焊機
一、用途：
BX3系列礦用動圈式交流弧焊機是為礦山和礦井巷道專門設計制造的專用交流手弧電焊機，它既可以使用礦用660V交流電源供電，也能夠使用普通380V交流電源供電，可供單人手工操作，適用于焊接3—30毫米厚的低碳鋼，低合金鋼及各種不同的機械結構，使用1.5—6毫米的涂藥焊條，在整個電流調節范圍內，可保持焊弧穩定，焊接時飛濺小，焊縫平滑。也可進行結構的填補工作。
二、注意事項：
該焊機電流調節為兩檔，Ⅰ、Ⅱ兩檔換接由組合轉換開關一次完成，焊接電流細調節靠轉動手柄，調節次級線圈位置，改變漏抗的大小來實現。
1、BX3系列交流礦用焊機使用時要特別注意轉換開關位置。BX3-300K、500K、630K礦用交流弧焊機其輸入電源為380V和660V兩用。需特別注意的是：使用380V電源時660V轉換開關必須放在“0”位置，使用660V電源時380V轉換開關必須放在“0”位置，否則容易燒壞焊機。
2、操作前認真檢查接線螺母是否擰緊,接地線是否可靠接地。
3、在焊接過程中，如需用組合開關換檔，必須停止焊接，切不可在焊接過程中換檔。
4、焊機使用時，焊接電流不允許超過本焊機的焊接規范值。
5、焊機不能受雨淋，雪淋，應放在干燥處。
BX3K系列交流礦用電焊機技術參數：
| 型號 | BX3-300K | BX3-500K | BX3-630K | |||||
| 電源電壓 | V | 單相AC 660/380 | 單相AC 660/380 | 單相AC 660/380 | ||||
| 電流調節范圍 | 接法Ⅰ | A | 60-134 | 70-185 | 70-224 | |||
| 接法Ⅱ | A | 120-360 | 172-520 | 222-610 | ||||
| 空載電壓 | 接法Ⅰ | V | 78 | 78 | 78 | |||
| 接法Ⅱ | V | 70 | 69 | 70 | ||||
| 工作電壓 | V | 22.4-35 | 22.8-40.8 | 22.8-44 | ||||
| 效率 | % | 85 | 84 | 88.5 | ||||
| 功率因子 | 0.51 | 0.61 | 0.61 | |||||
| 頻率 | Hz | 50 | 50 | 50 | ||||
| 各負載持續率 | % | 100 | 35 | 100 | 35 | 100 | 60 | |
| 輸入容量 | KVA | 13 | 22 | 22.42 | 38 | 28.5 | 36.86 | |
| 初級電流 | A | 34 | 58 | 59 | 100 | 75 | 97 | |
| 次級電流 | A | 178 | 300 | 296 | 500 | 387 | 630 | |
| 外形尺寸 | mm | 705×485×860 | 720×540×900 | 720×540×900 | ||||
| 質量 | kg | 186 | 235 | 257 | ||||
ZX7-200K/250K/315K/400K/500K
礦用直流逆變手弧電焊機
ZX7系列礦用直流逆變直流手弧電焊機是使用礦用直流250V或直流550V電源供電的直流軌道焊機。它采用大功率V-MOS場效應管或IGBT模塊，把直流電源轉換為高頻方波電源，經過降壓整流，通過脈寬調制技術輸出大功率焊接電源。該系列焊機特點：高效、節能、輕便且具有良好的動特性，電弧穩定。
ZX7系列直流礦用電焊機技術參數：
|
型號 |
|
ZX7-200K |
ZX7-250K |
ZX7-315K | ZX7-400K | ZX7-500K |
| 電源電壓 | V | AC220 DC250 | AC380 DC550 | AC380 DC550 | AC380 DC550 | AC380 DC550 |
| 相數 | 單相 | 交流三相、直流單相 | ||||
| 空載電壓 | V | 70-80 | 70-80 | 70-80 | 71.3 | 71.3 |
| 焊接電壓 | V | 27 | 30 | 32.6 | 20.8-36 | 20.8-40 |
| 額定輸入電流 | A | 13.3 | 15 | 24.3 | 29 | 40 |
| 額定頻率 | Hz | 50 | 50 | 50 | 50-60 | 50-60 |
| 額定輸入容量 | KVA | 8.75 | 10 | 13 | 19 | 26 |
| 電流調節范圍 | A | 20-200 | 30-250 | 40-320 | 20-400 | 20-500 |
| 額定負載持續率 | % | 60 | 60 | 60 | 60 | 60 |
| 效率 | ≥0.83 | ≥0.8 | ≥0.8 | ≥0.85 | ≥0.85 | |
| 功率因數 | ≥0.8 | ≥0.92 | ≥0.92 | 0.7-0.9 | 0.7-0.9 | |
| 外型尺寸 | mm | 530×270×400 | 530×270×400 | 530×270×400 | 625×345×600 | 625×345×775 |
| 質量 | kg | 25 | 28 | 32 | 53 | 65 |

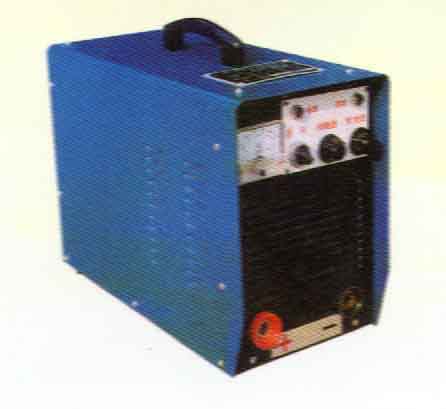

礦用電焊機產品圖片：
