ZX7系列IGBT逆變式手弧、手弧/氬弧兩用焊機
使用說明書
一、概述
ZX7系列IGBT逆變弧焊機，是我廠最新開發的一代節能焊接設備，它采用國際最新功率器件IGBT做功率開關，利用逆變技術和微電子技術進行調節和控制，使整機性能更優良。
該系列焊機有手工焊條電弧焊機（S）及手工焊條電弧焊后天手工氬弧焊兩用機（ST）兩大系列、電流規格分160A、250A、315A、400A、500A等五種，可廣泛用于汽車制造、造船、化工、石油、建筑、煤礦等行業，可使用直徑2.5—8mm各種焊條進行全方位焊接。
二、性能特點
1、主電路采用AC/DC-DC/AC-AC/DC變換和脈寬調制，可獲得效率、低空載損耗和高功率因數。
2、主電路采用IGBT做功率開關、工作于20KHZ的頻率，使整機體積小、重量輕、輸出動態響應好，同時無噪聲、飛濺小、大大改善了操作環境。
3、該機設有引弧、推力和氬弧焊收弧電路，使起弧容易，焊條不易粘住，電弧燃燒穩定、熔池平靜、焊縫成型好。
4、利用電弧電壓、電流反饋、控制功率開關占空比，可獲得電源外特性，特性調節靈活。
5、具有過流、過熱、欠壓、缺相和不平衡保護功能。
6、該機可實現近控和遙控兩種電流調節，以適應不同的工作環境。
7、ST焊機除能進行手弧焊外，還可進行手工氬弧焊操作。
三、主要技術參數（見下表）
|
焊機型號ZX7-IGBT |
160 |
250 |
315 |
400 |
500 |
|
電源電壓（V） |
單相220V |
三相380V |
|||
|
輸入容量（KVA） |
6 |
10 |
13 |
20 |
28 |
|
空載電壓（V） |
70 |
||||
|
效率（%） |
≥80 |
||||
|
功率因數（COS） |
≥92 |
||||
|
額定工作電壓（V） |
26.4 |
30 |
32.6 |
36 |
40 |
|
額定工作電流（A） |
160 |
250 |
315 |
400 |
500 |
|
額定負載持續率（%） |
60% |
||||
|
輸出電流調節范圍（A） |
20-160 |
30-250 |
40-320 |
50-410 |
70-510 |
|
冷卻方式 |
強迫風冷 |
||||
|
重量kg |
16 |
28 |
32 |
40 |
42 |
|
外型尺寸 |
360×160×205 |
530×270×400 |
|||
四、原理圖（見附圖）
五、使用方法
1、該焊機為便攜式，可隨施焊人員移動使用，但要放置在干燥通風處，避免水或其它導電液體流入。
2、使用前，根據工作現場需要將近控/遙控轉換開關打到需要的位置上，將輸入電纜接入三相380V（或單相220V）電源上，合上電源，根據需要調定給定電流。
3、當使用偏低焊接規范時，用戶可根據焊接規范，適當調節推力電流和引弧電流，使焊條不易粘住。一般正常規范焊接時焊條不易粘住，可不加推力電流和引弧電流。注意推力電流過大，會使電弧飛濺明顯增加，使表觀質量下降。
4、對于ST兩用機型，手弧焊操作時應按以下步驟：
a.將手弧/氬弧開關，打到氬弧側。
b.連接氬氣接口，進氣口接氣瓶；出氣口接焊槍上的進氣管，打開氣瓶。
c.連接氬弧焊控制插座。
d.將推力調節調到最小，根據焊接需要調節給定和引弧電流。
e. 合上電源，電源指示燈亮，即可用焊槍上的開關控制電流及氣閥的通斷，注意起弧時采用接觸劃擦方式，只須輕輕劃動即可。
5、為了取得良好焊接效果，采用堿性焊條時，焊鉗接“+”插座，工件接“-”插座；采用酸性焊條或使用氬弧焊時，焊鉗或焊槍接“-”插座，工件接“+”插座。
六、注意事項
1、該機為非防爆設備，應使用在無足以引起爆炸的場所。
2、為確保安全，焊機外殼應良好接地。
3、焊機與電纜接頭處必須打緊，否則接觸不良易燒壞鄰近器件。
4、機上電源開關僅作過流保護使用，開關本機應使用外接刀閘開關。
5、焊機在運輸和搬運時，應盡量避免強烈的震動和摔碰。
七、故障排除（見下表）
|
故 障 現 象 |
原 因 分 析 |
排 除 |
|
風機不轉或轉速低 |
1、電源沒加上 |
檢查電源和風機 |
|
2、缺相 |
||
|
3、風機有故障或有異物阻擋 |
||
|
不工作 綠燈不亮 紅燈不亮 |
1、控制板損壞 |
換插件板 |
|
2、IGBT驅動損壞 |
檢查驅動線 |
|
|
3、壞一只IGBT或燒整流二極管引起不平衡保護 |
換壞件 |
|
|
不工作 綠燈不亮 紅燈亮 |
1、缺相或電壓過低 |
檢查電源 |
|
2、控制板或保護板損壞 |
換插件板 |
|
|
3、與缺相保護和過熱保護相連的連線斷 |
接好連線 |
|
|
4、工作超負荷運行引起熱保護 |
適當降低工作量 |
|
|
電流不可調 |
1、給定電流電位器接觸不良或損壞 |
換電位器 |
|
2、給定電流電位器的連線斷 |
接好連線 |
|
|
3、電流反饋線短路或短路 |
接好連線 |
|
|
4、控制板損壞 |
換插件板 |
|
|
開機即調閘 |
整流橋或IGBT擊穿 |
換壞件 |
八、供應成套
1、產品成套包括：
（1）ZX7型-IGBT逆變式S（或ST）弧焊機 1臺
（2）電焊軟線 1根
（3）焊鉗 1把
（4）焊槍（手弧/氬弧焊機提供） 1把
（面罩、電焊玻璃、遙控盒隨用戶需要單獨提供）
2、隨同產品文件
（1）使用說明書 1份
（2）裝箱清單 1份
（3）產品合格證 1份

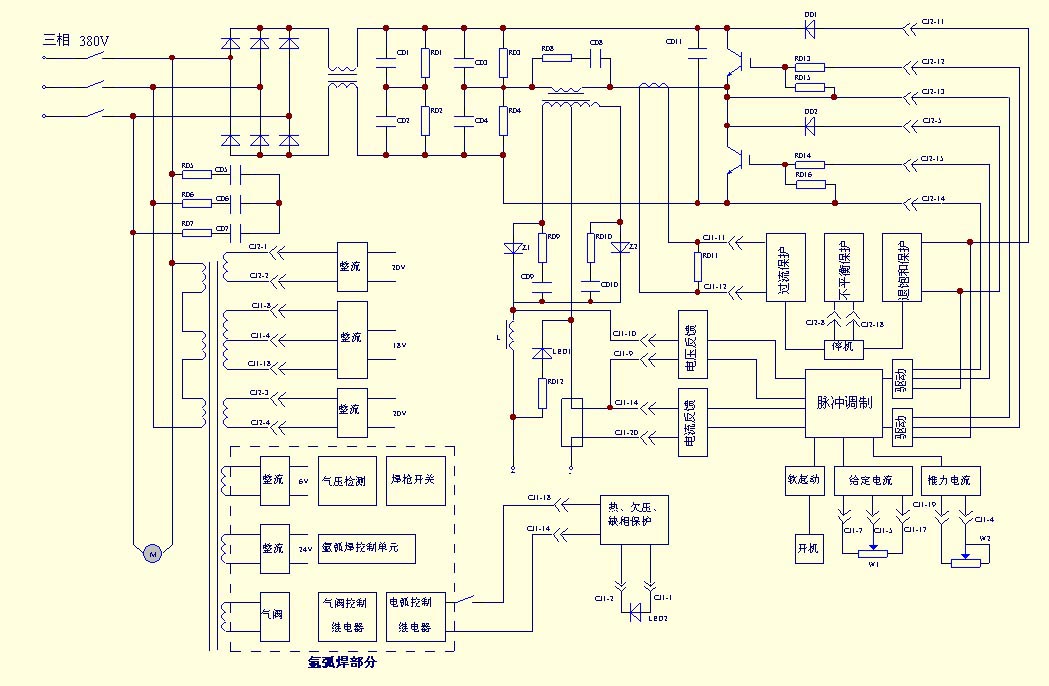

附圖：電氣原理圖
