ZX7-160型逆變直流電焊機
技術使用說明書
一、整機照片：

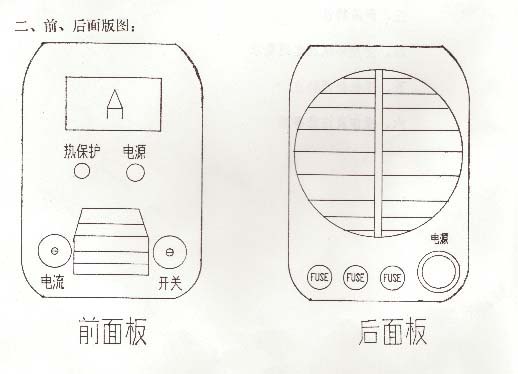

二、前、后面板圖：
三、產品特性：
本系列產品采用直法變換技術，該項技術基于傳統的PWM（脈寬調制）和電流控制模式變換技術， 并借鑒了近幾十年來在國際上飛速發展的諧振，準諧振技術。該項技術有我所科研人員開發，并已獲得多項專利。
本系列產品以功率場效應管（MOSFET)或絕緣柵雙極晶體管(IGBT)為開關器件，組成電流型DC-DC變換微系統模塊，以積木的方式構成不同容量不同外特性的整機，因此產品具有很高的可靠性和穩定性。

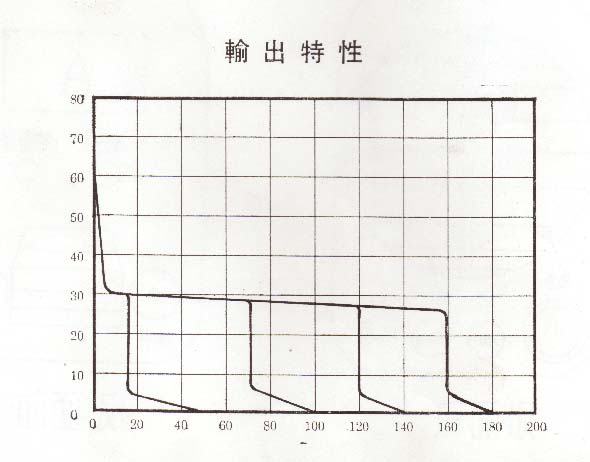

產品具有可靠的保護功能，恒流特性保證了良好的工藝性能，體積小，重量輕、飛濺小、具有較高的功率因數和工作效率，動靜態輸出特性與焊接工藝專家共同精心設計，其特點為適度的空載電壓，近于恒流的工作段和與工作電流成反比的短路外拖特性，這一特性使該機具有優異的工藝性能，引弧容易，維弧性好，電流調節范圍寬，可以在20A/160V電流下給出穩定燃燒的電弧，適應了薄板、中厚板等常用焊接工藝的要求。
|
焊機指標 |
|||||
|
1 |
電源電壓、相數 |
380V、三相 |
9 |
空載電壓 |
85V |
|
2 |
電源頻率 |
50HZ |
10 |
全功率因數 |
0.8 |
|
3 |
額定輸入容量 |
5KVA |
11 |
效率 |
80% |
|
4 |
額定輸入電流（MAX） |
10A |
12 |
熔斷器容量 |
15A |
|
5 |
額定焊接電流 |
160A |
13 |
輸入電纜 |
3×1.5mm2 |
|
6 |
負載持續率 |
60% |
14 |
輸出電纜 |
25mm2 |
|
7 |
焊接輸出電流 |
20-160A |
15 |
重量 |
8kg |
|
8 |
焊接輸出電壓 |
21-27V |
16 |
外形尺寸 |
見外形圖 |
四、環境及電網要求：
本機為便攜式，所以用戶要特別注意�。”M量將機器放在溫度低干燥，塵土少的地方，盡量避免焊機倒置及平躺使用，其周圍溫度在-10℃-40℃范圍之內，避免陽光直射和雨淋。電網電壓要求交流380V±10%。
五、焊機使用特點：
1、噪聲情況：在空載與負載條件下，無可感覺的噪聲。
2、引弧、維弧及飛濺情況：
引弧容易，電弧可靠穩定，電弧拉長仍穩定，飛濺微小，優于短路電焊機。
3、電流調節范圍：
焊條在20A-160A范圍內可電弧穩定工作。
4、電流規范：
|
電流（A) |
焊 條 型 號 |
工 作 情 況 |
焊 縫 形 成 情 況 |
|
65-85 |
J422 ￠2.5 |
電弧穩定，飛濺少 |
良好美觀 |
|
90-130 |
J422 ￠3.2 |
電弧穩定，飛濺少 |
良好美觀 |
|
155-165 |
J422 ￠4.0 |
因電流偏小，可施焊 |
一般 |
|
60-90 |
J507 ￠2.5 |
電弧穩定，飛濺少 |
良好美觀 |
|
90-125 |
J507 ￠3.2 |
電弧穩定，飛濺少 |
良好美觀 |
|
150-160 |
J507 ￠4.0 |
電流因偏小，可施焊 |
一般但優于J422￠4.0的焊縫成型 |
5、動態特性（手感）
焊接過程，因操作的變化，弧長的變化、短時或瞬間短路，電弧均穩定：飛濺無明顯變化，焊工感覺舒適。
6、冷熱態電流變化情況：
試焊連續工作近2小時，在給定數處值確定后，電流無可見變化，冷熱態電流變化率2%。
另外，在有TIG.HF工作環境中，不受干擾。
六、操作及注意事項：
接通電源，打開前面板開關，綠燈亮，同時風機運轉，此時機器正常。調節電流調節旋鈕即可工作，否則為缺相，請斷電檢查機器后面板上的保險及電源。
作業中如機器自動停止工作，請看前面板指示燈（紅）是否亮，確認后請等待，不必斷電，5-10分鐘之內紅燈自動熄滅可重新開始工作。如紅燈頻繁發亮，要停止使用，聯系專業人員檢修。
非專業人員不得隨便開機檢修，否則容易引起電擊傷事故。

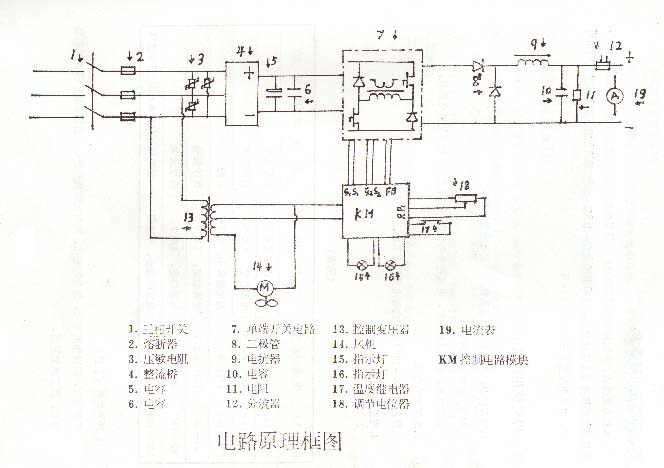

七、電氣原理方框圖：
