ZX5—630可控硅整流弧焊機使用說明書
一.用途
可控硅整流弧焊機是國家“八五”期間重點推廣應用的新型節能焊接設備，也是國家指定用于取代旋轉直流焊機的理想設備。該焊機可廣泛用于汽車、造船、冶金、化工、建筑等行業，可使用所有牌號直徑2.5—8mm的各種焊條，對低碳鋼，中碳鋼，低合金鋼及不銹鋼等進行全位置焊接，利用可控硅元件快速控制的特點，焊機動特性?xún)?yōu)良，性能柔和，電弧穩定，熔池平靜，飛濺小，焊縫成型好，有利于克服堿性焊條在焊接中產生氣孔的傾向。焊機具有引弧及推力電流裝置，使引弧容易及焊條不易粘住，焊機對電網電壓波動進行補償并在焊機冷熱時，都能保持焊接電流的穩定，焊機操作方便可遠距離調節（暫定10米）焊接電流。
二.技術數據
|
電源電壓V |
380 |
額定工作電壓V |
44 |
|
|
相數 |
3 |
額定工作電流A |
630 |
|
|
頻率HZ |
50 |
額定負載持續率 |
60% |
|
|
輸入容量KVA |
48 |
電流調節范圍A |
130—630 |
|
|
初級電流A |
74 |
電網波動補償度 |
電網波動 |
±10% |
|
空載電壓V |
70 |
輸出電流 |
≤4% |
|
|
頻率 |
75% |
冷熱態電流穩定度 |
≤2% |
|
|
功率因數 |
0.75 |
冷卻方式 |
強迫風冷 |
|
|
絕緣等級 |
B級 |
外形尺寸mm |
900*660*770 |
|
|
質量 Kg |
230 |
|
|
|
三.結構概述
焊機由三相變壓器，平衡電抗器，濾波電抗器，控制變壓器，交流接觸器，排風扇，控制線路板，可控硅元件等組成，主變壓器及平衡電抗器繞組均采用盤式結構，繞制方便，風道暢通，有利于通風散熱，濾波電抗器采用中間插入鐵芯的條形結構，制作方便，振動極小。
焊機焊接電流可以遠控，搬運遠、近控開關，調節相應的電位器，既可達到焊接電流的調節，推力電流及引弧電流可在面板上任意調節。
四.電氣原理
1.ZX5—630可控硅整流弧焊機，采用可控硅元件，在電源變壓器的次級賄賂中，既起整流作用又利用觸發相位角來改變輸出直流電壓大小，焊機從直流輸出端的分流器上，取出電流信號，做為電流負反饋信號，隨著直流輸出電流的增加，負反饋亦增加，可控硅的導通角減小，輸出直流電壓下降，從而獲得了下降的外特性。焊機電路方框圖如圖（一）
2.焊機電氣原理概述如下： （附電氣原理圖）
（1）焊機主要回路：
焊機主回路包括電源變壓器B1，可控硅元件SCR1—6，平衡電抗器L1，濾波電抗器L2，分流器FL組成，變壓器次級與可控硅元件接成帶平衡電抗器雙反星形整流電路形式，濾波電抗器既使焊接電流中脈沖分量減小，又使整流電路在可逆狀態下運行，使觸發電路以簡化，由分流器上取出準確，及時的電流信號，通過負反饋，控制焊機的外特性和動特性。
（2）同步線路：
觸發脈沖的同步線路由三相控制變壓器B2，電阻R1—R3，穩壓管BW1—BW6取出三相正、負方波電壓，由電容C1—C3和R4進行微分，取出電網三相正、負過零點的脈沖電壓，由Z1—Z4分別取出三相電壓正向過零點及反向過零點的信號分別使三極管T1T2飽和導通在T1、T2導通期間，使觸發脈沖發生電路中電容器C20、C21放電，充電電流被三極管旁路，而形成同步點，
（3）觸發點路：
觸發點路由雙基極二極管，充放電電容器C20，C21，二極管T3、T4，脈沖變壓器B3，B4等組成，由移相控制電路來的控制電壓加到T3、T4的基極，控制充電電流的大小，從而改變了觸發脈沖的移相角度，脈沖變壓器輸出的觸發脈沖分別觸發小功率可控硅SCR7、SCR8上，當小可控硅導通時即可強觸發主可控硅導通。
（4）移相控制電路
移相反饋控制電路由運算放大器F，電流調節電位器，額定電流整定電位器，零點調整電位器等組成。分流器上的電壓信號，供給電壓比較器F作電流負反饋的電壓來用，分流器輸出的負電壓，與電流調節電位器輸出的給定正電壓比較，通過F運算后，輸出負電壓作為移相控制電壓。當焊接電流增大時，分流器兩端的負電壓增大，使F輸出電壓趨向于正，亦既T3、T4導通減弱，C20、C21充電電流減小，移相角增大焊接輸出直流電壓降低，獲得下降外特性，調節電流調節電位器，既改變給定電壓值，同樣可改變F輸出的控制電壓，從而調節焊接電流。
五.安裝及使用方法
1.焊機安裝：
（1）本焊機不允許在高濕度（相對濕度超過90%），高濕度（周?chē)h(huán)境濕度超過40℃）以及有害工業氣體，易燃、易爆、粉塵嚴重的場合下工作。
（2）本焊機的電源為三相380V，50HZ用戶應自備容量為100A的自動保險式空氣開關，并要求用于不大于8平方毫米的銅導線可靠接地。
（3）輸出端設在焊機內，接線時，先折下蓋板，將電纜牢固接地在輸出螺桿上，然后上好蓋板。
2.使用方法：
（1）近控使用時，將面板上近控開關置于“近控”位置，取下遙控操作盒，（蓋上插座蓋），合上三相電源，向焊機供電，電源指示燈亮，按下“ON”按鈕，綠色指示燈亮，焊機開始工作，風扇轉動，焊機有電壓輸出，根據需要調節好電流刻度（僅供參考、應以電流指示為準），推力電流及引弧電流，既可進行焊接。
（2）遠控使用時，將面板上遠控開關置于遠控位置，將遠控操作盒焊接上，將引弧，推力電流調至所需位置，合上三相電源向焊機供電，按下“ON”按鈕，焊機既投入運行，在操作盒上調節好焊接電流，既可進行焊接。
4.注意事項：
（1）焊機三相進線連接必須牢靠，如有一相斷開，焊機就不能正常運行。
（2）焊機與電纜的接頭處于必須擰緊，否則接觸不良，可將接線板燒壞。
（3）調節旋鈕輕輕旋動即可，兩端限位處，切勿使勁再旋。
（4）如焊機在使用過程中，突然有過大的電流沖擊或性能顯著變劣時，應停機檢查。
（5）起動焊機后，風扇不轉動或風扇雖轉動，但風力很小時，首先應進行風機的檢查和修理，方可使用，本焊機嚴禁在無規定通風下進行焊接工作。
（6）控制箱內各電位器在出廠時已調試完畢，用戶非特殊需要切勿隨意旋轉。
六.故障及消除方法
|
故障現象 |
原因 |
消除方法 |
|
1.箱殼漏電 |
1.電源線不慎碰箱殼。 2.變壓器、電抗器、電源開關及其它電器元件或接線碰箱殼。 3.未接地線或接觸不良。 |
1.消除碰處。 2.檢查、并消除碰殼處。 3.接好接地線。 |
|
2.接觸器不動作焊機不能工作 |
1.電源缺相。 2.電源開關接觸不良。 3.接觸器損壞。 |
1.檢查電源。 2.更換開關。 3.更換接觸器。 |
|
3.空載電壓調節失靈 |
1.電源電壓過低 2.變壓器次級線圈匝間短路 3.可控硅整流器SCR1—6其中一個或幾個不觸發 4.輸入電壓一相開路 |
1.調整電壓至額定值。 2.消除短路處 3.檢查控制箱內觸發線路部分及引線并修復它 4.檢查并修復 |
|
4.焊接電流調節失靈 |
1.控制線開路或短路 2.近、遠控選擇與電位器不相對應 3.可控硅整流器SCR1—6不觸發 4.控制盒插座20、24號無輸出電壓 5.同步線路有故障
|
1.檢查并修復之 2.使其對應 3.檢查并修復 4.檢查控制箱給定電壓部分及引出線 5.修復 |
|
5.焊接時焊接電弧不穩定性能明顯變差 |
1.線路中某處接觸不良 2.濾波電抗器匝間短路 3.分流器到控制箱的引線斷開 |
1.使接觸良好 2.消除短路處 3.應重新接好 |
|
6.風扇不轉或風力很小 |
1.保險管RD1—3熔斷 2.風扇電動機繞組斷線 3.風扇電動機起動電容接觸不良或損壞 |
1.更換保險絲 2.修復電動機 3.使接觸良好或更換電容器 |
|
7.噪音變大 |
1.風扇風葉碰風圈 2.風扇軸承松動或損壞 3.風扇風葉松動 4.固定箱殼或內部的某緊固件松動 |
1.整理風扇支架、使其不碰 2.修理或更換 3.擰緊風葉 4.擰緊緊固件 |
|
8.焊機內有異味或主電源保險絲熔斷 |
1.主線路部分或全部短路 2.可控硅整流器擊穿短路 3.風扇不轉或風力小 |
1.修復線路 2.檢查保護電路電容，接觸是否良好、更換同型號同規格元件 3.修理風扇 |
|
9.焊機無輸出電流 |
1.保險絲RD1—3熔斷 2.風扇不轉或長期超載使焊機內溫升太高、從而使溫度繼電器KW動作 |
1.更換保險管 2.修復風扇或控制焊機不要超負荷運行 |
|
10.焊條容易粘工件 |
1.焊接電流太小 2.短路電流太小 3.溫度繼電器燒壞 |
1.適當調大焊接電流 2.適當調大推力電流 3.更換溫度繼電器 |
七.供應成套
1.產品成套包括：
1.可控硅整流焊機 1臺
2.遙控調節盒 1個
3.焊鉗 （帶10米90平方毫米電纜線） 1把
4.電焊軟件 90平方毫米 10米 1根
5.面罩 1只
6.電焊黑白玻璃 各一塊
2.隨同產品文件有：
1.裝箱清單 1份
2.使用說明書 1份
3.產品合格證明書 1份

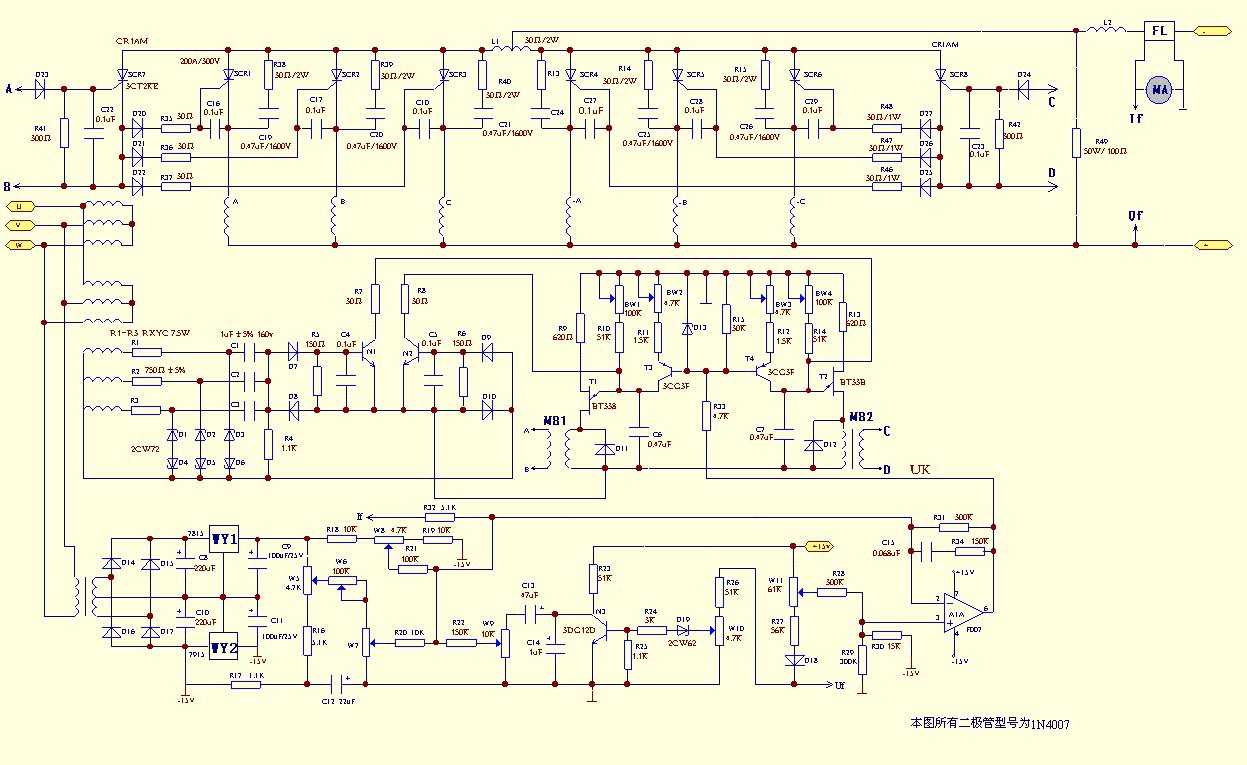

附圖：電氣原理圖
