XKR-200、350
C02氣體保護焊半自動弧焊機使用說明書
一、概述：
XKR-200、350型二氧化碳?xì)怏w保護半自動焊機是我廠吸收國內外同類型焊機的優點改進生產的新型焊機，參考日本松下YM-505KE焊機、日本OTC焊機的優點，我廠加以吸收改進研制制造出XKR型系列二氧化碳?xì)怏w保護半自動焊機。
我廠生產的XKR型C02氣體保護焊機在性能優于國內同類型焊機，突出特點具有良好的引弧特性，引弧成功率為95%以上。電弧燃燒穩定、飛濺小、熔深大、焊縫成型好。暫載率大于60%，對電網電壓吸動有較強的補償能力，并具有焊接完畢后延時自動斷電，節能控制電路。
二、技術數據：
|
機型與項目 |
SKR-200 | SKR-350 |
| 電源電壓 | 三相380V 50HZ | 三相380V 50HZ |
| 電源電壓允許波動范圍 | 380V±10% | 380V±10% |
| 空載電壓 | 33V | 45-55V |
| 焊接電壓 | 16-24V | 17.5-31.5V |
| 焊接電流 | 40A-200A | 70A-350A |
| 外特性 | 恒壓特性 | 恒壓特性 |
| 額定負載持續率 | 60% | 60% |
| 額定輸入容量 | 10KVA | 18.1KVA |
| 送絲速度 | 2-10m/min | 2-14m/min |
| CO2氣體流量 | 25L/min | 25L/min |
| 適用焊絲直徑 | Φ0.6 Φ0.8 Φ1.0 | Φ0.8 Φ1.0 Φ1.2 |
| 適用板厚 | 1-4mm | 2-10mm |
| 冷卻方式 | 風冷 | 風冷 |
| 重量 | 110kg | 150kg |
| 外形尺寸 | 355*715*690 | 355*715*690 |
三、工作原理：
1、電氣方框圖見（圖一）
XKR-200、350、500型CO2焊機電氣系統主要由五部分組成，即電源主回路遙控盒，控制電路、送絲機、焊槍。
由圖可見，控制電路是整個電氣系統的核心，根據焊接要求具有下列功能。
（1）執行由遙控盒來的焊接控制信號，分別對焊接電壓、焊接電流進行調節。
（2）根據焊接要求，焊接轉移控制電路分別在引弧時進行高電壓、慢送絲控制，在引弧完成后，自動轉入規范焊接控制和滅弧瞬間消除熔球的控制，以及送氣斷氣的控制。
（3）停焊時，對主變壓器進行延時斷電控制。
（4）外電波動時的補償控制。
2、系統工作過程簡述見（圖二）（詳見原理圖）
（1）主電路
由變壓器TM可控硅整流模塊Va-Vf，平衡電抗器L1，濾波電抗器L2等組成。主電路采雙反量形帶平衡電抗的整流方式，輸出連續可調的直流電壓。
（2）觸發電路
采用過零同步方式，（57）點控制電壓經可編程單結晶體管（PUT管）移相及形成脈沖列，由輸出放大管，通過驅動可控整流模塊，實現焊接電壓的連續可調。采用光耦隔離方式具有靈敏度高，工作兼的優點。
（3）送絲機電路
由V55及V57、N7、V62等組成全波可控整流電路輸出直流可變電壓，作送絲電機M2的供電電源，SA6為手動送絲開關、改變（47）點的電壓，可調節送絲電機的速度。
（4）工作過程
按下焊槍開關SA5，電磁閥獲電吸合，送氣，供電開始。首先，高電壓慢送絲引弧。完成引弧后，系統轉為規范的工作電壓及送絲速度。當送開焊槍開關，為防止焊絲末端與溶池粘連消螺球電路動作，保證收弧的穩定。
引弧BG95導通。J3獲電吸合，高電壓，慢送絲轉成焊接電壓，焊接電流。
松開焊槍QA1、J2失電釋放，送絲停止，先停絲，GB94導通。輸出適當?shù)碾妷�，防止焊絲的末端和熔池粘連。消熔球后停電。由于J1的延時釋放，電磁閥繼續吸合，實現滯后送氣。松開焊槍開關約25秒鐘GB96截止，J4失電交流CJ釋放，主電路供電停止，實現空載節電。
四、安裝與操作
1、安裝注意事項
（1）設備外接保險容量15A
XKR-200 設備外接保險容量15A
XKR-350 設備外接保險容量30A
XKR-500 設備外接保險容量50A
（2）電源輸入端電纜4 mm（銅芯）
（3）連接三相380V的電源線時，不需要定相位
（4）焊機外殼必須接地，接地導線為10mm
（5）輸出（+）端接焊槍?zhuān)?）極接工件，電纜接頭要連接牢固
（6）氣瓶要有固定支架，防止傾倒造成事故
（7） 海拔高度不超過1000 m
（8）環境溫度-10—40℃
（9）使用場所無劇烈震動和顛簸
2、安裝方法
焊接電源、送絲機、控制盒、焊槍和氣瓶、加熱減壓流量計的連接方法（圖三)
|
序號 |
名稱 |
序號 |
名稱 |
|
1 |
遙控盒插座 |
13 |
焊絲盤 |
|
2 |
遙控盒控制電纜 |
14 |
壓緊調節把 |
|
3 |
遙控盒 |
15 |
焊槍控制電纜插座 |
|
4 |
輸出端（一） |
16 |
送絲焊機 |
|
5 |
35mm2地線電纜 |
17 |
焊槍 |
|
6 |
輸出端（+） |
18 |
流量計加熱插座 |
|
7 |
35mm2送絲機電纜 |
19 |
輸入電纜接線端子 |
|
8 |
送絲機插座 |
20 |
氣體減壓加熱流量計 |
|
9 |
送絲機控制電纜 |
21 |
地線接線端子 |
|
10 |
氣管 |
22 |
氣瓶 |
|
11 |
送絲機構 |
23 |
氣瓶固定架 |
|
12 |
手動送絲開關 |
24 |
工件 |
在連接各種電纜、接頭、氣管過程中按下述順序連接
（1）連接送絲機焊接電纜到焊接電源輸出“（+）”端，并緊固；
（2）連接地線電纜到焊接電源，輸出“（-）”端，并緊固；
（3）連接送絲機控制電纜到焊接電源，并旋緊到位；
（4）連接氣管從氣瓶出口到送絲機電磁閥進氣口，并扎緊；
（5）連接遙控盒電纜到焊接電源“遙控盒電纜插座”并旋緊；
（6）連接焊槍到送絲機“焊槍接頭”并緊固；
（7）連接焊機氣管到送絲機“氣體出口”，并扎緊；
（8）連接焊槍控制電纜到送絲機“焊槍控制”插座并旋緊。
3、焊接準備
（1）焊絲盤的安裝：
將符合規定的成盤焊絲裝入送絲機的軸上，請注意焊絲的出絲方向要正確，旋緊軸端的擋板旋扭
（2）送絲機壓把的調整見（圖四）
按（圖四）所示的方向穿好焊絲，焊絲要進入送絲輪的槽中，壓緊壓臂，調節壓緊把手到合適的位置
（3）開機
在開機前檢查三相380V電壓是否正確，地線連接應當牢固可靠
檢查焊接電源、送絲機、焊槍、控制盒、氣瓶、減壓流量計連接是否正確。
閉合焊機電源開關、指示燈亮，機內的冷卻風扇轉
（4）檢查氣體流量
先將流量計開關調整下降至松動位置，后打開CO2氣瓶頂部的氣閥（反之會造成流量損壞）將焊接電源前面板上氣體檢查開關打到“檢查”位置；調整氣體流量開關至合適位置，此時，則有氣體由焊槍端部出口處噴出。
（5）手動送絲
將送絲機上的送絲開關搬到手動送絲位置，即可實現手動送絲，調節遙控盒焊接電流旋扭，可改變送絲速度的快慢，當焊槍導電嘴處焊絲伸出10—15mm時，立即將送絲開關搬到自動位置，送絲停止。
（6）焊接操作，規范調整
在焊接操作開始前
a.焊接方式開關置于CO2位置
b.氣體保護開關置于焊接位置
c.控制盒電流調節旋鈕，電壓調節旋鈕旋至一定刻度。
按下焊槍開關，引弧后調節遙控盒上的電壓調節和電流調節旋鈕，使電弧燃燒穩定、柔和、根據不同的焊接條件，焊接電流和焊接電壓的關系見（表三）
焊接條件（參考）
| 形對接
氣體流量 10-20L/min |
板厚mm | 焊絲直徑Φ | 間隙mm | 電流A | 電壓V | 速度cm/min | 焊咀與母材距離mm |
| 1.0 | 0.8 | 0 | 50-60 | 16-17 | 40-50 | 8 | |
| 1.2 | 0.8 | 0 | 60-70 | 17-18 | 40-50 | 8 | |
| 1.6 | 0.8 | 0-0.5 | 80-100 | 18-20 | 40-50 | 8 | |
| 2.3 | 1.0 | 0-0.8 | 100-120 | 20-21 | 40-50 | 10 | |
| 3.2 | 1.0 | 0-1.5 | 130-150 | 20-23 | 30-40 | 10 | |
| 4.5 | 1.2 | 0-1.5 | 150-180 | 21-23 | 30-30 | 10 | |
| 水平填角焊接氣體流量10-20L/min | 板厚mm | 焊絲直徑Φ | 腳長mm | 電流A | 電壓V | 速度cm/min | 焊咀與母材距離mm |
| 1.0 | 0.8 | 1.5-2.5 | 55-60 | 16-17 | 40-50 | 8 | |
| 1.2 | 0.8 | 3-3.5 | 70-80 | 17-18 | 45-50 | 8 | |
| 1.6 | 1.0 | 3-3.5 | 90-130 | 19-20 | 40-50 | 10 | |
| 2.3 | 1.0 | 3.5-4 | 130-150 | 19-24 | 35-45 | 10 | |
| 3.2 | 1.2 | 4-4.5 | 150-180 | 21-24 | 35-45 | 10 | |
| 角焊接氣體流量10-15L/min | 板厚mm | 焊絲直徑Φ | 間隙mm | 電流A | 電壓V | 速度cm/min | 焊咀與母材距離mm |
| 1.3 | 0.8 | 0 | 55-60 | 16-17 | 40-45 | 8 | |
| 1.6 | 1.0 | 0 | 65-75 | 15-17.5 | 40-45 | 8 | |
| 2.3 | 1.0 | 0 | 80-100 | 19-20 | 40-45 | 10 | |
| 3.2 | 1.2 | 0 | 130-150 | 20-22 | 33-40 | 10-15 |
（7）關機
焊接操作結束后，按下列過程關閉焊機
a.關閉氣瓶總開關
b.將氣體保護開關撥到檢查位置，流量計壓力指示到“0”位置。調整流量計的流量旋鈕，向左旋到關閉位置
c.關閉焊機電源開關
d.斷開焊機外接的電源開關
五、常見故障和排除方法
1、焊縫缺陷
| 焊縫缺陷 |
產生原因 |
| 氣孔 | 焊絲和工作有過量的油、銹和水；CO2氣體保護不良（流量低，焊絲內硅錳含量不足，氣體不純，噴咀堵塞，漏氣，風較大）。 |
| 裂紋 | 焊絲和工作有過量的油、銹和水；電流和電壓配合不當；溶深過大，母材焊縫含碳量過高；多層焊第一道焊縫過小，焊接順序不當，氣體的含水量過多。 |
| 咬邊 | 弧長太小，焊速過快；焊槍位置不合適，焊接電流過小，墊板的凹槽太深。 |
| 夾渣 | 前層焊縫的溶渣去除不干凈；小電流低速度時溶敷量過多，在坡口內進行左焊法、焊接溶渣流到前面去，焊接擺動過大。 |
| 飛濺 | 焊接電流和電壓配合不當；焊絲和工件清理不良；導電咀孔徑過大或過小，焊絲伸出過長。 |
| 溶深不夠 | 焊接電流太小，焊絲伸出過長，坡口不適當，角度過小，間隙過小。 |
2、常用故障和維修
| 故障現象 | 生產原因 | 維修方法 |
| 按焊槍開關無電壓，無送絲 | （1）電源未接通
（2）焊槍開關壞 （3）焊槍電纜線壞 （4）電源保險燒（5A） |
（1）接通電源
（2）換焊槍開關 （3）接通控制線 （4）換保險 |
| 有空載電壓無慢送絲 | （1）送絲保險燒（8A）
（2）送絲機電纜斷 （3）送絲控制板壞 （4）交流接觸器CJ-5觸點壞 （5）遙控盒控制電纜線斷 （6）遙控盒電流調節電位器壞 |
（1）換（8A）保險
（2）接控制電纜 （3）換送絲控制電纜 （4）換交流接觸器 （5）換控制電纜線 （6）換電位器 |
| 有慢送絲、無空載電壓 | （1）遙控盒控制電纜斷
（2）電壓調節電位器壞 （3）觸發板壞 |
（1）接控制電纜線
（2）換電位器 （3）換觸發板 |
| 焊接電流失調或電壓失調 | （1）電流或電壓調節電位器壞
（2）控制線路板有問題 （3）遙控盒控制電纜線斷 （4）遙控盒電纜插頭接觸不良 |
（1）換電位器
（2）換控制線路板 （3）接通控制電纜線 （4）旋緊插件 |
| 空載電壓低，一般正常值為32-34V | （1）電源電壓太低，小于350V
（2）電源缺相 （3）觸發板壞造成缺相 （4）主回路可控硅壞造成缺相 |
（1）增加供電容量
（2）接通三相電源 （3）換觸發板 （4）換主回路可控硅 |
| 電弧不穩定，且飛濺大 | （1）焊接規范選擇不當電流電壓不匹配
（2）導電咀或送絲輪與焊絲型號不匹配 （3）更換交流接觸器后，相序接錯 （4）送絲阻力過大 （5）主回路可控硅或觸發板壞造成缺相 |
（1）調焊接規范
（2）換導電咀或送絲輪 （3）查相序 （4）清洗送絲管 （5）換可控硅或觸發板 |
| 焊接電壓，焊機電流均正常，但不引弧 | （1）接地線電纜斷路
（2）焊件污或銹過多 |
（1）接通地線電纜
（2）清除油污或銹 |
| 無保護氣體 | （1）氣路膠管斷開
（2）氣管被壓或堵塞 （3）電磁氣閥壞 |
（1）接通氣路并扎牢
（2）檢查氣路 （3）修理或更換電磁閥 |
注：觸發板壞或主回路可控硅造成缺相檢查方法：測觸發信號是否齊全，按下焊槍開關，逐依次測（29）與（30）、（31）與（32）、（21）與（22）、（23）與（24）、（25）與（26）、（27）與（28）各點直流電壓，正常值為0.15-0.5伏之間。如某路無電壓可能觸發板某一路有問題，如某路電壓過高，可能某一路可控硅控制極斷。關機后進一步測該路可控硅控制極與陰極之間阻值，一般阻值在15-400之間。如果超出次范圍可粗略判斷該可控硅壞。
六、產品成套
（1）XKR-200焊接電源..............................................1臺
（2）送絲機（含控制電纜3m，導電電纜2m，氣管5m）...................1臺
（3）氣體減壓加熱流量計...........................................1只
（4）一線式風冷焊槍?zhuān)ɑ蚶z式焊槍?zhuān)?..............................1把
（5）遙控盒（含控制電纜3m）.......................................1只
（6）接地電纜6m...................................................1根
（7）偏口鉗.......................................................1把
（8）導電咀0.8 1.0（機配1.01只）..............................各1只
（9）產品使用說明書...............................................1本
（10）產品裝箱單..................................................1份

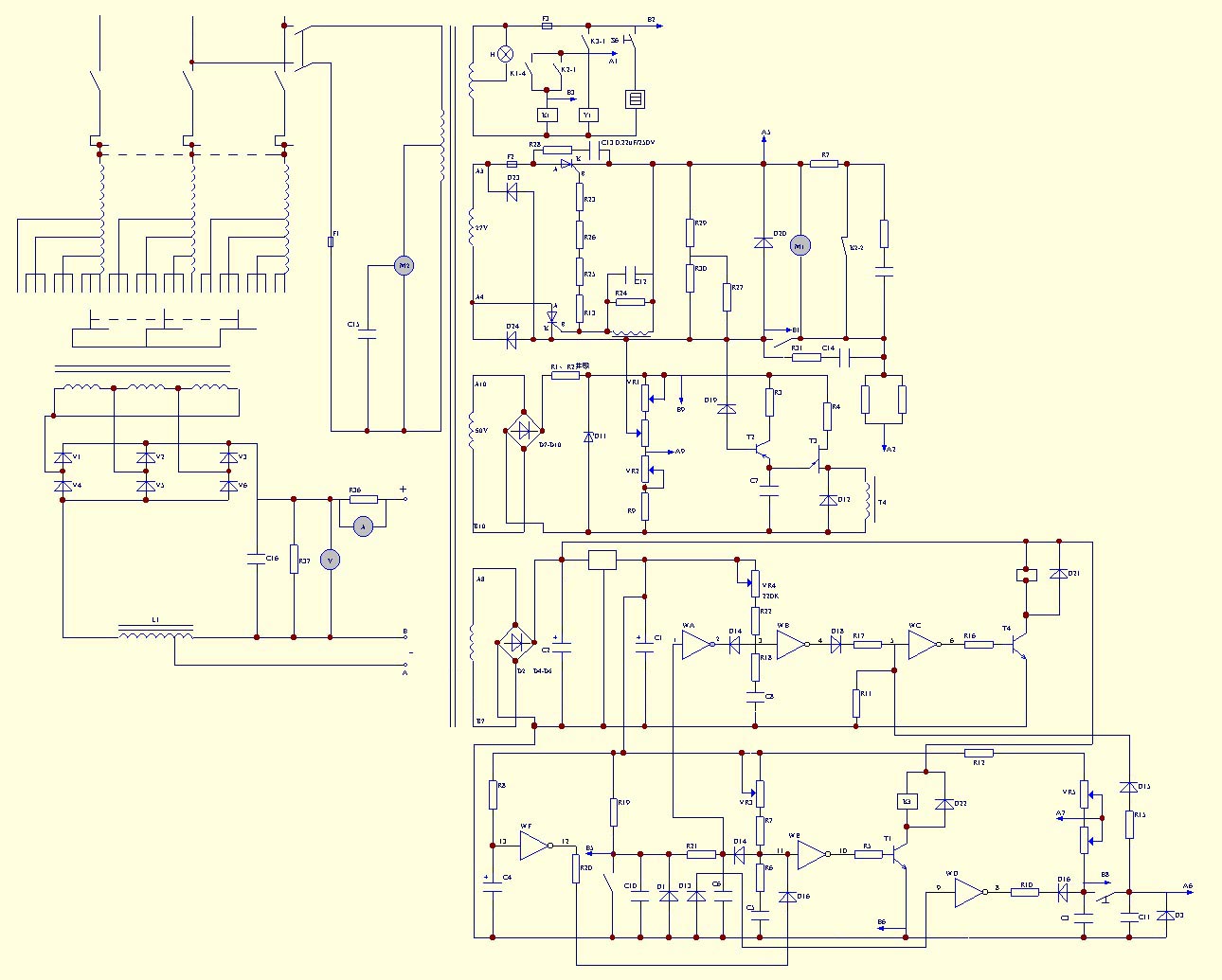

附圖：電氣原理圖
