NBC-400二氧化碳氣體保護焊半自動焊機使用說明書
本產品為一種普及型二氧化碳氣體保護焊半自動氬弧焊機，適用于碳素鋼及合金鋼的2—16mm厚板材料焊接，具有節能、效率高結構簡單、使用方便、宜操作，可進行全位置焊接，并且焊后工件變形小，焊縫成型美觀，無焊渣等優點。所以該焊機是一種比較理想的焊接工具。
本焊機主要由NBC-400焊接電源及送絲機和焊槍等組成。
1.電源：型號： NBC-400
容量： 19KVA
電源輸入類型 三相380V 50HZ
額定焊接電流 400A
額定負載持續率 60%
工作電壓 18-34V
電壓調節級數 30檔
空載電壓 20-50V
2.送絲機構
推絲式送絲機 DC24V 90W
送絲速度 1.5-12m/min
3.焊槍
空冷鵝頸式焊槍 額定電流 400A
適用焊絲 1.0-1.6mm
一.結構原理
1.電源部分由三相變壓器、整流器、電抗器、控制電路及底盤、外殼等組成。
2.控制電路的電氣原理：
按下位于焊槍上的微動開關，電磁氣閥（DF）動作，CO2氣體進入焊接保護區。
D7-D10組成的整流橋通過R4向C2充電，過一段時間后J1動作，CJ動作，電源有輸出、送絲雞傳動、開始焊接。
松開微動開關，CJ跳閘，電源停電，同時送絲停止。但是C2對J1放電，使J1延時跳開后，DF關閉，焊接完畢。
3.送絲調速電路：
從控制變壓器B2次級取用的24V電源，經二極管D11-D14整流，電容C2濾波后，由三端穩壓器集成塊LM317及外圈元件C4、W1、D15、D3、C6組成的調節電路進行調整。調整后的電壓經三極管BG1功率擴展后，由接觸器CJ控制輸出給送絲電機。CJ常閉觸點為電機提供斷電時的自感電勢泄放電路。
調整電位器W1，改變送絲電機的供電電壓，從而使電機轉速在一定的范圍內穩定可調。
4.送絲機構：
送絲機構為推絲式，由一只磁式電機（24V、90W）、齒輪減速裝置、送絲輪、導絲管、導電嘴組成。
二.使用與維護
1.焊機應安裝在環境溫度不高于40℃，相對濕度低于90%（25℃），無腐蝕性氣體、水份、蒸氣、化學性沉積、塵垢、霉菌及其它爆炸性介質的地方。同時焊機不應受到嚴重的振動和撞擊。
2.新安裝或長時間不用的焊機，在使用前必須檢查焊機的絕緣電阻不小于5兆歐，輸出側對地絕緣電阻不小于2兆歐。（注意：檢查時應先將輸出接線端短路）如若低于上述值時、焊機先進行干燥處理后在使用。
3.安裝：
（1）焊機應可靠接地：
（2）電路及氣路的連接：
焊接的輸入接線端、進氣管接頭位于焊機后面板，預熱器電源插座位于前面板；輸出接線端，焊槍控制電纜插座及出氣管接頭位于焊機前面。
氣路連接次序：氣瓶-預熱器-減壓閥-焊機-焊槍。
電路連接次序：將焊機接到三相（380V、50HZ0電源上，將焊槍控制電纜接到插座上，將焊槍、焊接電纜接到焊機輸出端“+”極上，將焊接工件電纜接到焊機輸出端“-”極上，將預熱器電源線接到焊機預熱器插座上。
4.使用：
上述連接完畢后，可以給焊機通電。
打開位于焊機前面板上的控制“電源”開關，指示燈亮。
將焊絲通過送絲輪及焊炬、導電嘴，并檢查焊絲運行情況，應無阻塞現象。
打開預熱器的開關及減壓閥，打開“檢氣”開關，檢查并調整保護氣體流量，完畢后關閉“檢氣”開關。
上述準備工作完成后，既可進行焊接，焊接按鈕位于焊槍上，按下即可進行焊接，松開焊接停止。
焊接規范調整由位于面板上的電壓調節急送絲速度旋鈕完成。電感量的調節需按下不同的焊接要求即電流大小選擇不同的接線輸出。
（1）電源調節；電壓調節分兩步一.粗調：粗調開關分三檔，調節時電壓逐次升高。二.細調：細調開關分十檔，調節時在粗調的基地上調節細調開關旋鈕電壓將逐次遞增。
（2）送絲速度調節：
送絲速度調節也就是電流調節，在焊接過程中根據焊接工藝要求，調節前面板上送絲速度旋鈕獲得最佳焊接電流。
（3）電感量選擇：
本焊機負極輸出選用多端方式，不同的輸出端子其電感量不同，以便用戶便于選擇。
5.幾種用HO8MN2SI焊絲進行或者HO8MN2SIAHO8MN2SIACO2氣體進行保護低碳鋼焊接時的規范（僅供參考）
|
焊絲直徑mm |
板厚mm |
焊接電壓V |
焊接電流A |
電感 |
|
1.0 |
1.5-2 |
22-23 |
110-120 |
小 |
|
1.2 |
1.5-6 |
21-24 |
120-210 |
中 |
|
1.6 |
6-12 |
24-34 |
210-400 |
大 |
6.保養：
（1）必須按照相應的負載持續率使用焊機。
（2）經常注意導電嘴的磨損情況，如磨損嚴重需更換。
（3）定期檢查送絲機構，送絲輪是否磨損嚴重。
（4）不要磕碰焊槍，嚴禁將焊槍用后放在工作臺上。焊把連線不要用力拉扯，也不要壓、砸。
（5）經常保持焊機清潔。
三.故障排除
|
A |
B |
C |
D |
|
|
故
障 |
空載電壓過低 1、單相運行 2、輸入電壓不正確3、三相全波硅整流器組中，某硅元件損壞（短路或開路） |
調不到正�？蛰d電壓范圍 1、KHS型萬能轉換開關觸點接觸不良。 2、變壓器出級線圈抽頭引線有故障。 |
送絲機構不運轉 1、控制電路或送絲電路的保險絲燒斷。 2、送絲速度電位器在零位。 3、交流接觸器不動作。 4、送絲電路有故障，調整三極管BG1、電位器W1及LM317其它元件變質損壞。 5、電機故障。
|
CO2保護氣體不流出或不能切斷 1、電磁氣閥失靈。 2、流量器不通。
|
|
排
除 |
1、檢查輸入電源保險，如燒斷請更換。 2、檢查輸入電源電壓，并調到額定值。 3、檢查硅整流二極管是否有開路或短路現象。 |
1檢查有無虛焊的觸點，檢查有無虛接的引線，若開關損壞應更換。 2、檢查各檔電壓比是否正常修復變壓器線圈或引出線。 |
1、更換保險絲。 2、調整送絲速度旋鈕。 3、檢查印刷電路板上直流繼電器是否動作，其回路是否斷線，檢查直流繼電器的觸點是否接觸良好，如損壞應更換。 4、詳見說明書中控制電路原理部分，更換損壞部件。 5、修理電機。 |
1、檢查電磁氣閥回路，如氣閥兩端有36V交流電壓，則是氣閥損壞，應修理或更換。 2、檢修CO2氣體加熱、減壓流量器。 |
|
|
E |
F |
G |
|
故
障 |
焊接過程中焊絲輸送不均勻 1、送絲滾輪磨損。 2、壓絲手柄壓力不夠。 |
焊縫產生氣孔 1、CO2氣體不純或含水分太多。 2、噴嘴不正或被飛濺物堵塞。 3、電流、電壓、焊速過大、氣體流量太小。 4、焊絲內所含脫氧劑太少。 5、周圍空氣對流太大。 6、焊件不清潔或潮濕。 |
焊件過程中飛濺過大 1、極性接反 2、規范不當〈如電壓電流太高等〉。 3、送絲速度不穩定。 4、焊絲伸出太長。 5、導電嘴磨損。
|
|
排
除 |
1、更換送絲滾輪 2、增加手柄內彈簧的壓力或?qū)⑹直蛳挛灰坪缶o。 |
1、提純CO2氣體。 2、調整或清理。 3、調整規范，調整流量器。 4、換焊絲。 5、設防風裝置。 6、清潔焊件。 |
1、應把負極接入工件。 2、調整規范。 3、檢查控制電路、電機、送絲輪及壓絲手柄內彈簧壓緊程度。 4、壓噴嘴與焊件之間距離〈短路過渡焊時為10mm> 5、更換導電嘴。 |
|
|
H |
I |
J |
K |
|
故
障 |
焊接工件產生裂縫 1.工件不清潔； 2.焊絲含硫過高，含錳過低； 3.焊接工藝不合理。 |
焊縫邊緣凹陷〈咬邊〉 1.焊速太高； 2.電流遠低于焊速要求； 3.焊槍角度太大。 |
溶深不夠 1.電流過低； 2.電壓過低； 3.焊絲伸出長度太大； 4.極性接反； 5.焊絲細，工件厚； 6.焊件坡口太窄、角度太小、間隙太小。 |
焊縫形狀不規則 1.焊絲伸出太長； 2.焊絲太硬； 3.電流相對電壓太高； 4.焊速太低； 5.送絲速度不穩定。 |
|
排
除 |
1.清潔工件； 2.調換焊絲； 3.改變工藝條件。 |
1.降低焊度； 2.調整規范； 3.糾正角度。 |
1.增加送絲速度； 2.調整轉換開關位置； 3.減小伸出長度； 4.改正 5.改正 |
1.減小伸出長度； 2.調換焊絲； 3.降低送絲速度； 4.增高焊速； 5.檢查控制電路、電機送絲輪及壓絲手柄內彈簧壓緊程度。 |

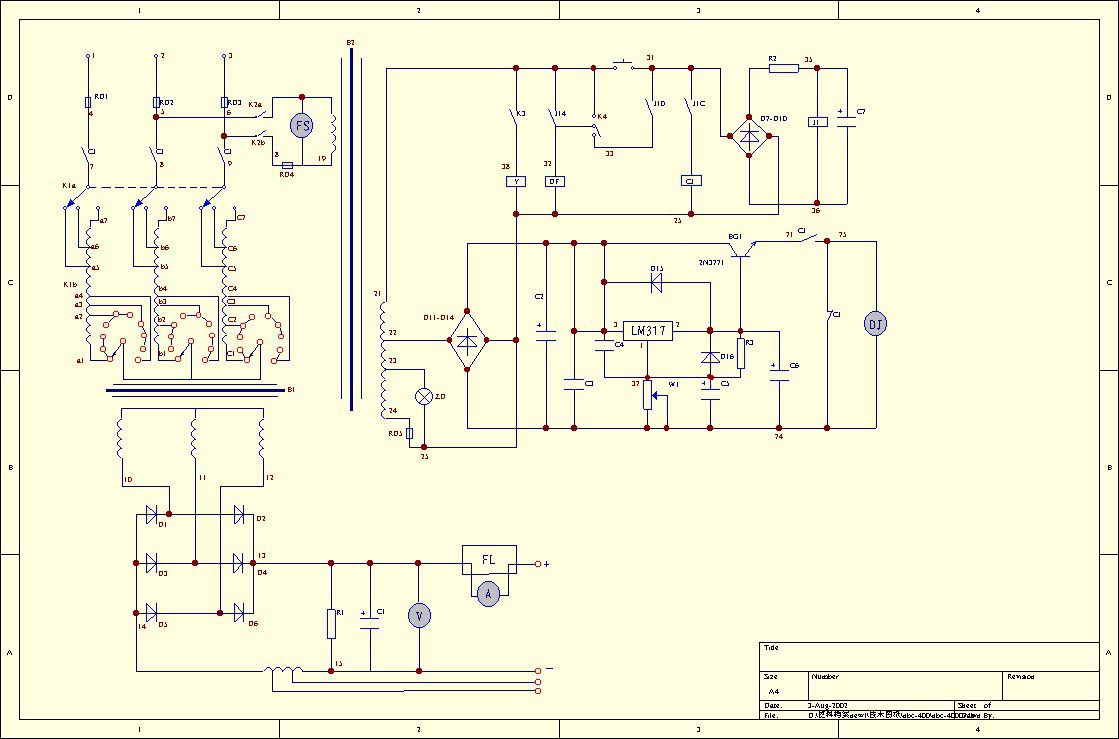

附圖：電氣原理圖：
