 MH—36、40豎向鋼筋電渣壓力焊機使用說明書

（豎向鋼筋埋弧對焊機）

一.用途與使用范圍：

    在高樓林立的當今世界，建筑業迅速發展、鋼筋混凝土框架結構，箱型結構日益增多，大量鋼筋需要現場對焊，MH—36、40型豎向鋼筋電渣壓力焊機是完成建筑工程中豎向鋼筋焊接的理想設備，從而拋棄了舊工藝綁條焊、搭接焊、坡口焊等工藝。

    該設備具有功效高，節省能源，節約鋼筋，改善了工人的勞動環境，焊接質量高，而且可降低工程成本。

   該焊接裝置能對焊國產Φ14—Φ40的Ⅰ，Ⅱ，Ⅲ級鋼筋（或進口鋼筋），經大量試件抗拉實驗結果表明，均符合“中華人民共和國城鄉建設環境保護部頒布標準《鋼筋焊接及驗收規程》（JGJ18—84）的規定。

二.技術參數：

三.工作原理：

    1.本裝置對焊鋼筋可分為四個過程，即：引弧、電弧、電渣、頂壓。其連續工作過程：在近80V空載電壓的作用下，鋼筋端頭起弧熔化，電弧熱熔化周圍的431焊劑，熔態焊劑導電率增大，產生更高的電阻熱，因而導致更多的焊劑熔化，逐漸形成渣池。使上下鋼筋端部，在電渣熔池中加大熔化量，當上下鋼筋熔化量達到一定數值（約20mm)時，施加大于3000N頂鍛壓力，壓到底時同時斷電，焊接過程完畢，冷卻后敲去渣殼，現出有光澤的焊包。

    2.電氣工作原理（以齒輪式為例）

    當焊接準備完畢后，按下該機具的白色按鈕使焊機或控制箱內的中間繼電器動作，接觸器吸合，電焊機通電，同時定時裝置開始計時。夾在上下鋼筋的焊把接通電源，立即反時針轉動手柄引弧，保持電壓表指示在35—45V范圍內。電壓偏高上提鋼筋，電壓偏低下送鋼筋，保持電壓穩定，蜂鳴器響，電弧時間達到電渣時間開始時下送上鋼筋，進入電渣過程，保持電壓表指示在22V—27V之間。當指示燈滅，蜂鳴器不響，既順時針轉動搖柄，進行焊件的加壓。當手柄往下?lián)u不動時，按下紅色按鈕，斷電，從而使中間繼電器失電，接觸器斷電，這樣電焊機初級斷電，焊接過程結束。

四.操作與使用

    1.根據所購機型，按附圖3或附圖4接好線。

    2.根據所焊鋼筋直徑調節弧焊機電流調節裝置，使其指示到所焊鋼筋位置，也可參考表1對電流進行調節。

    3.將同體式電源上或分體控制箱上功能選擇開關置電渣焊位置，控制電源開關置開位置，這時電源指示燈及電渣焊指示燈亮。

    4.用焊機頭上的下夾具夾住固定的下鋼筋，下鋼筋端頭伸在焊機筒中偏下位置，對于齒輪式機頭則將上夾具搖到距上止點1.5厘米處，把待焊鋼筋夾在上夾具上，對于杠桿式機頭則是將杠桿置水平位置，把鋼筋夾在上夾具上。

    5.對于齒輪式機頭則將焊接電纜的兩個電極夾夾在上下兩鋼筋接近機頭的部位，對于杠桿式機頭將焊接電纜快速插頭插在機頭的兩電極上，操作手把插在機頭的杠桿上，將監視器引線插在機頭下部的插孔里（見附圖2）

    6.上下鋼筋端頭頂住，并應接觸良好，裝上焊劑筒，底部放上合適的石棉防漏墊，將下部間隙堵嚴，關閉焊劑筒，將干燥的431焊劑倒入筒內，以裝滿為準。

    7.焊接開始時對于齒輪式機頭，把焊把鉗夾在施焊的上下鋼筋上。按下操做盒上的白色按鈕，電源接通，鋼筋端頭打火后，立即搖動手柄半周至一周，提升上鋼筋2—4mm，引燃電弧。觀察電壓表，如電壓偏低，反時針搖動手柄，如電壓偏高，順時針搖動手柄，使電壓穩定在35—45V之間。見機具儀表殼上的指示燈閃亮時，下送上鋼筋使電壓穩定在22—27V之間，儀表殼上的指示燈滅時順時針迅速搖動手柄下送鋼筋，并用力頂緊，同時斷電，至此一個接頭焊接完畢。稍保溫后打開焊劑筒，倒出剩余焊劑，卸下焊把鉗，卸下機具，另一機焊具已夾裝好的鋼筋上，又可施焊，這樣可以交替進行焊接。

    對于杠桿式機頭，焊接時按下手把的控制開關，并輕按手把引燃電弧，使監視器指針在“電渣電弧”位置，數字顯示時間達到要求后，（參考表一）迅速抬起手把，使鋼筋接口處產生一定壓力，并同時釋放控制開關，焊接過程結束。

   8.待焊包完全冷卻后再敲去渣殼。

    表1焊接規范參數，僅供參考

注：當電網波動時，應根據具體情況，調整焊接電流和焊接時間。

五.注意事項：

    1.當焊接異徑鋼筋時，按較大直徑選擇電流，時間則選擇平均時間。

    2.當鋼筋嚴重銹蝕時要稍加清理，以保證端部及電極連接部導電良好。

    3.鋼筋不垂直度應≤20度。

    4.焊劑應干燥，焊接時不要散漏。

    5.Ⅳ級鋼筋不宜使用本工藝焊接。

    6.接頭焊接完畢，機頭卸下后，需隔5分鐘才可敲掉焊渣。

    7.需進行手工電弧焊時，換上焊把鉗，把主機上的功能選擇開關置電弧焊一側即可。

    8.機頭長時間不用時，應放置于清潔干燥處，防止生銹，轉動部位應加潤滑油。

    9.電源和電焊機控制箱外殼必須牢固接地線；接地線需用截面積大于4平方毫米的銅制導線。

    10上下鋼筋端部要直，端面不應有泥土、銹塊、水泥等不導電的雜質。

    11.431焊劑要烘干。一般在250度保溫二小時烘干，或用其它烘烤方法。

    12.操作人員必須戴絕緣手套，穿絕緣鞋。

    13.施焊變徑鋼筋時兩直徑之差不超過5mm，同時應使其軸線處于同軸位置，焊接參數按小直徑鋼筋選擇后再增大10%。

    14.焊接過程中鋼筋不能與焊好鋼筋相碰。

    15.對接壓力〉3000N，頂壓要快而穩。當操作不慎上下鋼筋粘住時，不可用手柄把上鋼筋直接拉起。應斷開電源，重新拆去焊機筒，搖動上鋼筋使其分開，再重新進行卡裝。

    16.在施焊前應對所用的鋼筋進行試焊，對試件做抗拉極限強度實驗，由此確定焊接參數（焊接電流，焊接時間等）對進口的鋼筋更應做出可靠結果后方能施焊。

    17.再施焊過程中應隨時檢查焊接質量，首先進行外觀檢查，若發現斜傾偏離太多、焊口不滿等現象，應切斷重新焊接。

六.維修、保養及故障排除：

    1.操作人員要愛護、保管好設備，工作完畢后應把本裝置置于安全處，防止雨淋及灰塵對焊機造成損害，并經常清理擦試設備，尤其是主機內部及交流接觸器的觸點，轉動部位注油保養。

    2.保護好儀表、開關等易損零件。

    3.維修要有專業人員進行，發現有異�，F(xiàn)象時，應立即停電進行檢修。先檢查外觀，然后根據電氣原理圖找出故障原因。

    對接頭缺陷及防止措施：

    焊機常見故障的排除：

    七.附錄：

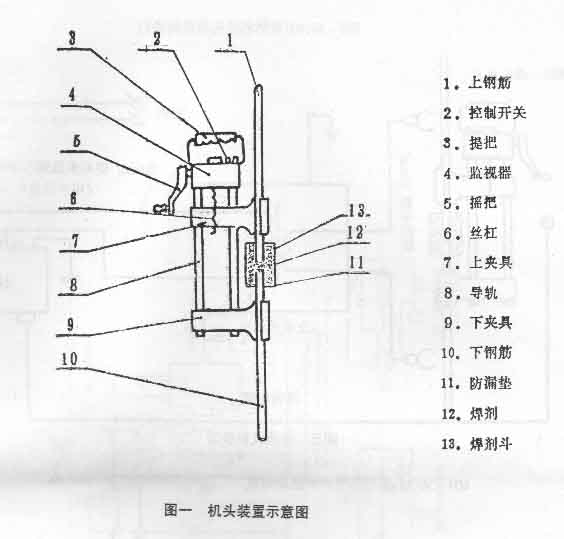

    圖一.齒輪式機頭裝置示意圖

    圖二.杠桿式機頭裝置示意圖

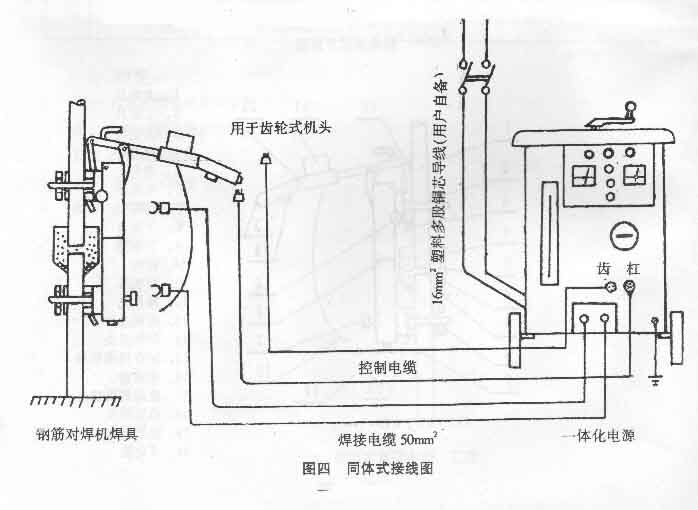

    圖三.同體式接線圖

    圖四.分體式接線圖

    圖五.電氣原理圖
