 KLG-A系列空氣等離子切割機說明書

一、用途與性能特點：

    KLG-A系列新一代空氣等離子切割機是用普通電源，以壓縮空氣為工作氣體，對多種導電材料進行任何形狀切割的新型切割設備。利用等離子弧的高溫迅速熔化金屬并

吹除而完成切割過程。經本機切割的各種碳鋼、不銹鋼、鋁、銅板等金屬材料可獲得優良的切口和平整的表面。本機具有切割速度快，切口窄，變形小，易操作等優點。

由于無需使用昂貴的氣體，只需要壓縮空氣作氣源，因而切割成本相應降低。

二、主要技術參數：

    1.輸入電源：三相交流50H_Z  380V正弦波

    2.額定負載持續率：80%

    3.壓縮空氣壓力：0.2—0.4MPa

   4.其它技術參數列表如下：

三、結構：

    1.電源箱結構：切割電源主要部件安裝在電源箱底盤上，直立的安裝板將電源分為前后兩部分。前室裝有主變壓器；后室裝有高頻變壓器、熔斷器、電磁閥等控制元件。

控制面板上裝有控制開關及指示燈；后板外側裝有過濾減壓閥。割炬氣電管線及工作地線則由面板孔接出，使用甚為方便。

  電源箱的正、背面意見圖一：

    2.割炬結構（見附圖二）。

四、工作原理：

    等離子是加熱到極高溫度并被高度電離的氣體，它將電弧功率將轉移到工件上，高熱量使工件熔化并被吹掉，形成等離子弧切割的工作狀態。

    壓縮空氣進入割炬后由氣室分配兩路，即形成等離子氣體及輔助氣體。等離子氣體弧起熔化金屬作用，而輔助氣體則冷卻割炬的各個部件并吹掉已熔化的金屬。

    切割電源包括主電路及控制電路兩部分，電氣原理方框圖見圖三所示：

    主電路包括接觸器，高漏抗的三相電源變壓器，三相橋式整流器，高頻引弧線圈及保護元件等組成。由高漏抗引成陡將的電源外特性�？刂齐娐吠ㄟ^割炬上的按鈕開關來

完成整個切割工藝過程：

    預通氣—主電路供電—高頻引弧—切割過程—息弧—停止。

    主電路的供電由接觸器控制；氣體的通短由電磁閥控制；由控制電路控制高頻振蕩器引燃電弧，并在電弧建立后使高頻停止工作。

    此外，控制電路尚具備以下內部鎖定功能：

    1.熱控開關動作，停止工作。

五、使用及操作：

  1、安裝注意事項

    （1）安裝設備置于干燥，清潔且通風良好場所。

    （2）設備應有保護接零，即將機殼部分與三相四線中的零線連接（帶電源插頭的產品出廠時已內接）。

    （3）工作場所電網供電應正常，無過度波動現象，否則設備無法保證正常工作。

    （4）設備安裝的示意圖如圖四所示：

    1）電源進線與用戶自備的合適容量的三相開關相接。三相開關應裝設符合規定的熔絲，不能任意放大。三相開關應供切割機專用。

    2）氣源通過供氣管道接到切割機箱后板上的過濾減壓閥進氣端，即面對壓力表的左側接頭。

    3）將切割機的工作地線夾頭（切割電源正極輸出端）夾持在工件上。

    2.操作：

    （1）操作準備

    1）檢查外接電源準確無誤。

    2）檢查工件地線已夾持在工件上。

    3）接通氣源，排放積水。

    4）檢查電源開關在斷位。

    5）閉合電網供電總開關，此時風扇開始工作，注意檢查風向，風應該朝里吹，否則因主變壓器得不到通風冷卻，會縮短工作時間。

    6）將面板上的電源開關扳到“通”位，電源指示燈亮。此時應有壓縮空氣從割炬中流出。注意過濾減壓閥壓力表指針是否在0.2—0.4兆帕位置，若壓力不符，

應在氣體流動的情況下，調節過濾減壓閥壓力表上部旋鈕，順時針轉動為增加壓力，反之則降低。

    7）讓氣體流通數分鐘，以除去焊炬中的冷凝水汽。

    （2）切割操作

    1）割炬與工件接觸按下按鈕即可切割�？梢詮墓ぜ�邊緣開始切割，板材厚度不大時，也可在工件任何一點開始切割。割炬可垂直于工件或向一側略為傾斜，

但在工件中間開口時，割炬應略向一側傾斜，以便吹除熔化金屬，割穿金屬。

    2）將手把按鈕按下并保持主電路接通，同時高頻振蕩器工作，直至切割電弧形成，高頻振蕩器即停止工作。此后可依靠割炬的移動來進行切割。同時切割指示燈亮。

    3）切割時必須割穿金屬后方能均勻移動，否則將損壞噴咀。移動速度過快或過慢將影響切割質量。

    4）切割氣壓的調整：切割氣壓過高，流量過大，將影響切割厚度。切割氣壓過小將將影響噴咀的使用壽命。

    5）提起割炬離開工件前，必須送開手把按鈕，此時等離子弧熄滅，切割過程停止。

    6）切割過程中，因割炬離開工件超過2毫米而熄弧，則需重新起弧。

    7）因連接工作時間太長造成主變壓器溫度超過110℃時，熱控保護開關動作，設備將自動關閉，無法啟動。應待變壓器冷卻后可重新啟動。

    8）經常排除過濾減壓閥中的積水，即逆時針旋轉最下部螺絲，排除積水后再擰緊。若壓縮空氣中含水量過多，應考慮過濾減壓閥與氣源間再外加一只過濾閥，否則將影響切割質量

    9）未進行切割工件時，盡量少按動割炬按鈕，以免損壞機件。

    10）切割工件全部結束后，切斷電源開關和氣源閥。

    （3）切割故障

    1）割不透：

    a:板材厚度超過設備適用范圍。        b：切割速度太快。

    c:割炬傾度過大。                    d:壓縮空氣壓力過大或過小。

    e：電網電壓過低。

   2）等離子弧不穩定：

    a:割炬移動太慢。                    b:電源兩相供電，工作電壓減小。

    c:壓縮空氣壓力過大。

    （4）切割速度參考曲線（見圖五）

六、安全操作注意事項：

    1.操作者應在熟悉并理解說明書內容后，才允許操作與維修該設備。

    2.切割工件應在通風良好的環境中進行，在通風不良或容器中進行切割時，應另外采取加強通風的有效措施。

    3.設備通電后不得拆卸箱殼及接觸帶電零件（包括噴咀）。

    4.更換割炬零件前，必須切斷電源總開關。

    5.操作者在工作前應穿戴好保護衣、鞋、帽及淺色面罩或色鏡。

    6.切割場地上不應有易燃易爆物品。

    7.操作時應注意保護割炬軟管電纜不受傷害；也要注意不使火花損傷油漆、塑料及其他金屬等物體。

    8.設備停用時關閉電源、氣源。

    9.應經常檢查，保持設備的良好狀態，并注意保護接零或保護接地是否良好。

七、割炬的安裝、維護及零件更換：

     1.安裝或更換割炬零件時，將割炬頭朝上，然后按保護罩—導電噴咀—氣體分配器—電極—割炬體的順序拆卸；按相反順序裝配。安裝噴咀時，要保持與電極的同心度。保護罩要擰緊，噴咀要壓緊，

若有松動，不能切割。

    2.合理使用割炬，將噴咀與工件接觸后在引�。欢�切割結束時，應先松開手把按鈕斷弧，再將割炬從工件表面移開，這樣可延長零件的使用壽命。當噴咀因中心空大而影響切割質量時應及時更換。

    3.電極中心凹陷深達2毫米以上或不能引弧時，可將電極反向安裝使用或更新。

    4.發現保護罩、分配器裂開或嚴重損壞時應及時更換。

    5.發現割炬體絕緣、人造革外套、電纜線絕緣、氣管損壞破裂時，應及時修復或更換。

    6.若要卸下割炬，將人造革外套后退，拆開開關連接接線，向后退出手把，再拆割炬體的連接接頭。

    7.更換新的陶瓷保護罩時，將割炬體上的O形密封圈涂少許凡士林油再旋入，可延長密封圈使用時間。

八、常見故障原因及排除方法：

九、電氣原理圖（見附頁電氣原理圖）

十、產品成套：

    1.切割電源箱                               1臺

    2.割炬                                     1把（與箱體連）

    3.工作地線（連線夾）                       1根（與箱體連）

    4.過濾減壓閥（連內接氣管）                 1只（在箱體背面）

    5.備品：

    1.）保護罩                                 10只

    2.）導電噴嘴                               20只

    3.）氣體分配器                             10只

    4.）電極                                   20只

十一、隨同產品的技術文件：

    1.）使用說明書                             1份

    2.）合格證                                 1份

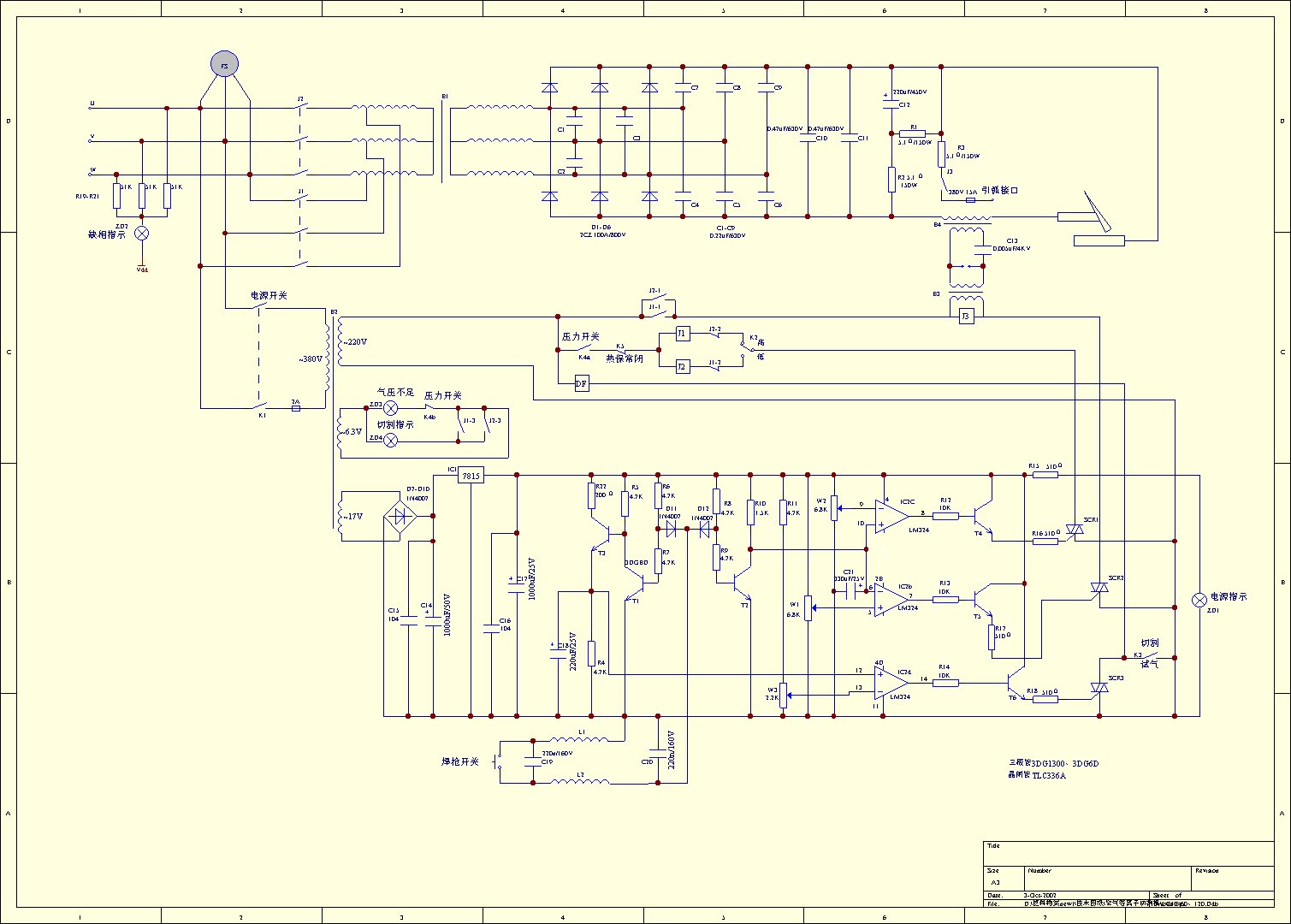

附圖1：電氣原理圖
