HYS-630型鋼筋電渣壓力焊機
使用說明書
一、安全注意事項
為了避免重大人身事故，請遵守以下事項：
1．本焊機的設計、制作充分考慮安全性，使用時請務必關注本說明書的注意事項，否則會引起死亡或重傷等重大人身事故。
2．輸入側動力源的施工、設備場所的選定、高壓氣體的使用、保管的配置、焊接后的工件保管和廢棄物的處理等，請遵照有關規定及貴公司的內部標準進行。
3.無關人員請勿進入焊接作業場所內。
4．使用心臟起搏器的人員，未經專業醫護人員同意，不得從事焊接作業及靠近正在使用中的焊機，因焊機通電時產生的磁場會對起搏器的工作產生不良的影響。
5．請有專業資格的人或內行人員對焊機進行安裝、檢修和保養。
6．為確保安全，請正確理解本說明書的內容，并請有安全使用知識與技能的人員進行本機的操作。
7. 不得將本機用于焊接以外的作業。
為了避免觸電危險，請遵守以下事項：
一旦接觸帶電部位可能會引起致命的電擊和電灼傷
1．請勿接觸帶電部位。
2．請由電氣人員按規定將焊機、母材接地。
3．安裝、檢修時，須先關閉配電箱電源，5分鐘后再進行作業。
4．請勿使用容量不足及損傷了絕緣套使導體外露的電纜。
5．電纜連接部位，請確保絕緣。
6．請勿在卸下機殼的情況下使用焊機。
7．請使用干燥的絕緣手套。
8. 高處作業時，請使用安全網。
9. 定期保養檢修，損傷部位修理完好后再使用。
10.不用時，請關閉所有的輸入電源。
11.在狹窄場所或高處使用交流弧焊機時，請使用防觸電裝置。
為了避免焊接弧光、飛濺、焊渣、噪音等對您及他人的危害，請使用規定的防護用具
●弧光會引起眼部發炎或皮膚灼傷。
●飛濺、焊渣會灼傷眼睛、燒傷皮膚。
●焊接產生的煙塵和氣體會危及身體健康。
●在狹窄場所焊接作業，如果缺氧會導致窒息。
1．進行焊接監督焊接時，請使用具有足夠遮光度的保護用具。
2．請佩戴保護眼鏡。
3．請著用焊接用皮制保護手套、長袖衣服、護腳、圍裙等保護用具。
4．焊接場所周圍設置保護屏障，防止弧光危及他人。
5. 噪音大時，請使用隔音器具。
為避免焊接煙塵及氣體危及您及他人，請使用保護用具：
●焊接煙塵和氣體危害健康。
●在狹窄場所作業，因缺氧會導致窒息。
1. 為防止發生氣體中毒和窒息等事故，請使用規定的排氣設施，并配用呼吸保護用具。
2. 在狹窄場所作業時，請接受監督人員的檢查，并應充分換氣及配用呼吸保護用具。
3. 請勿有脫脂、清洗、噴霧作業區內焊接。
4. 焊接具有鍍層呈涂層的鋼板時，會產生有害的煙塵和氣體，請使用呼吸保護用具。
為了防止火災、爆炸、爆裂等事故發生，請遵守以下規定：
●飛濺和剛焊接完的熱母會引起火災。
●電纜連接不良處、鋼筋等母材側的電流回路產生不完全接觸時，會引起通電發熱而釀成火災。
●請勿在盛有可燃性物質的容器上焊接，否則會引起爆炸。
●請勿焊接密封容器，如槽（箱）、管等裝置，否則會破裂。
1．焊接場所不得放有易燃、易爆物品或可燃物。
2．請勿在可燃性氣體附近焊接。
3．請勿將剛焊完的熱母材靠近可燃物。
4．焊接天井、地面、墻壁時，請清除背面的可燃物。
5. 電纜連接處要確實絕緣。
6. 母材側電纜的連接要盡可能接近焊接處。
7. 請勿焊接裝有氣體的氣管、密封槽等裝置。
8.焊接作業場所附近要放置滅火器，以防萬一。
接觸旋轉部位會引起受傷，請遵守以下規定：
●手指、頭發、衣服等請勿靠近冷卻風扇旋轉部位
1．請勿在卸下機殼的情況下使用焊機。
2．請有專業資格的人或內行人員對焊機進行安裝、操作、檢修和保養。
3. 請勿將手指、頭發、衣服等靠近冷卻風扇旋轉部位。
為防止焊機的絕緣性能受到破壞而引起火災，請遵守以下規定：
●焊接產生的飛濺、打磨作業產生的鐵粉進入電源內部，會導致焊機的絕緣惡化、引起火災。
1．為防止飛濺，鐵粉進入電源內部，請將焊接電源與焊接作業、打磨作業隔離開。
2．為防止粉塵堆積引起絕緣惡化，務請定期保養、檢修。
3. 飛濺、鐵粉等進入電源內部時，務請關閉焊機電源開關與配電箱開關，再用壓縮空氣吹凈。
二、技術規格
特點
采用增大了電流的BX1-630交流弧焊機為焊接電源，能提供短路時強電流，以適應電渣過程的需要，控制系統一體化的設計結構緊湊，使用方便配用目前因內最先進的雙柱，手搖式卡具，強度大重量輕。
主要內容
焊接方式：電渣壓力焊
可焊材料：直徑為160mm-32mm，Ⅰ-Ⅲ級建筑用鋼筋
使用環境條件
1. 周圍環境空氣溫度：-10℃-＋40℃
2. 空氣相對濕度：
在＋40℃時；≤50％
在＋20℃時；≤90％
3. 周圍空氣中的灰塵、酸、腐蝕性氣體或物質等不超過正常含量，由于焊接過程產生的除外。
4. 海拔高度不超過1000m。
5. 不適宜長時間在含鹽的空氣中使用。
6. 電源電壓的波動量不超過焊機額定輸入電壓的±10％。
7. 工作場所的風力≤1.5ms。
8. 不適合在雨中使用。
9. 不適宜長時間在陽光下爆曬。
焊接規范參數
| 鋼筋直徑
（mm） |
焊接電流
（A） |
焊接電壓（V） | 焊接通電時（S） | ||
| 電弧過程
U2 |
電渣過程
U2 |
電弧過程
T |
電渣過程
T |
||
| 16 | 200-250 | 35-45 | 22-27 | 14 | 4 |
| 18 | 250-300 | 15 | 5 | ||
| 20 | 300-350 | 17 | 5 | ||
| 22 | 350-400 | 18 | 6 | ||
| 25 | 400-450 | 21 | 6 | ||
| 28 | 500-550 | 24 | 6 | ||
| 32 | 600-650 | 27 | 7 | ||
| 36 | 700-750 | 30 | 8 | ||
電源參數
| 項目 | 單位 | 參數 | 項目 | 單位 | 參數 |
| 額定輸入電壓 | MΩ | 380 | 額定負載持續率 | % | 60 |
| 額定頻率 | Hz | 50（單相） | 額定輸入容量 | KVA | 49.4 |
| 可焊鋼筋 | mm | 16-32 | 絕緣等級 | F | |
| 空載電壓 | V | 75 | 冷卻方式 | 風冷 | |
| 額定焊接電流 | A | 630 | 外形尺寸（長×寬×高） | mm | 1200×600×840 |
| 電流調節范圍 | A | 125-630 | 重量 | kg | 184 |
卡具參數
| 項目 | 單位 | 參數 | 項目 | 單位 | 參數 |
| 絕緣電阻 | MΩ | 2.5 | 中心移 | mm | ≤0.5 |
| 可夾持鋼筋 | mm | 16-36 | 上下行 | mm | ＞40 |
| 載荷量 | ≥kg | ＞60 | 自重 | kg | 8.5 |

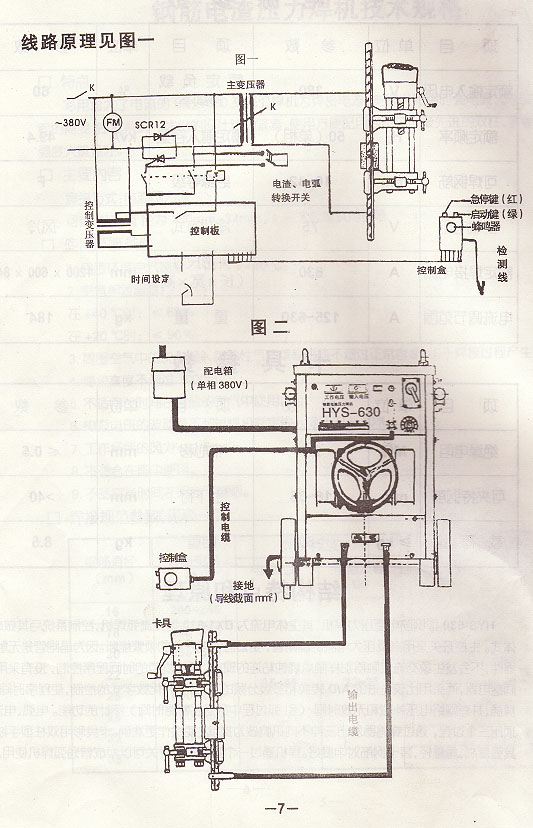

結構特點和原理
HYS-630型鋼筋電渣壓力焊機，其主體電流為BX1-630型交流弧焊機，控制系統與其做成一體式。主控開關采用高反壓大電流的晶閘管，更適應鋼筋焊接的頻繁能斷。因為晶閘管是無觸點器件，不會發生象交流接觸器那樣觸點燒蝕粘連的現象。焊接規范的時間程序控制，沒有采用時間繼電器，而采用比較先進的A/D轉換和多級分頻的方式，一元化數字式的控制，使程序時間十分精確，并有網絡電壓補償和無效時間（引弧過程中的短路斷路時間）不計的功能。電弧、電渣、頂壓三個過程，通過蜂鳴器發出三種不同訊響做為提示，使操作更準確�？ň卟捎秒p柱型手搖式，其強度高，重量輕，裝卡鋼筋對中度好。焊機通過一個功能轉換開關可以換成普通弧焊機使用。

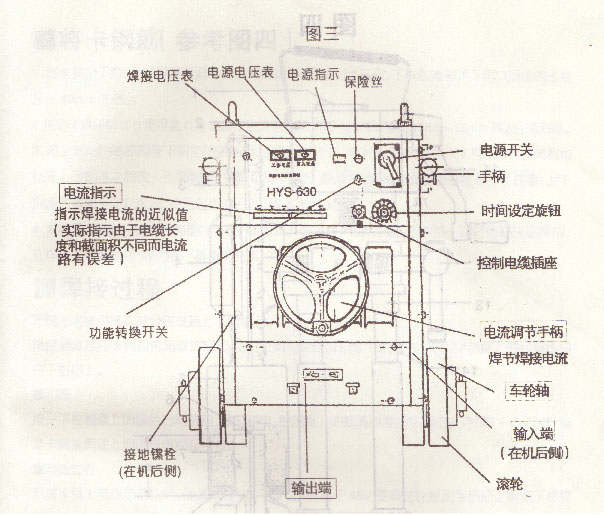

操作方法（參考圖三、圖四）
準備
確認焊機電流開關在“OFF”（關斷）的位置；
開關操作
確認功能轉換開關在電渣焊的位置
用控制電纜將控制盒與焊機連接妥當
合上輸入保護裝置開關
將焊機上的電源開關拔到“ON”（接通）的位置（此時電源電壓表指示電網電壓）
調整焊接電流
通過旋轉電流調節手柄，將焊接電流調整到你所需要的值。
根據焊接鋼筋的直徑大小，將手柄逆時針旋轉可減少焊接電流值，順時針旋轉將增大焊接電流值。
將時間設定旋轉到相應的位置。

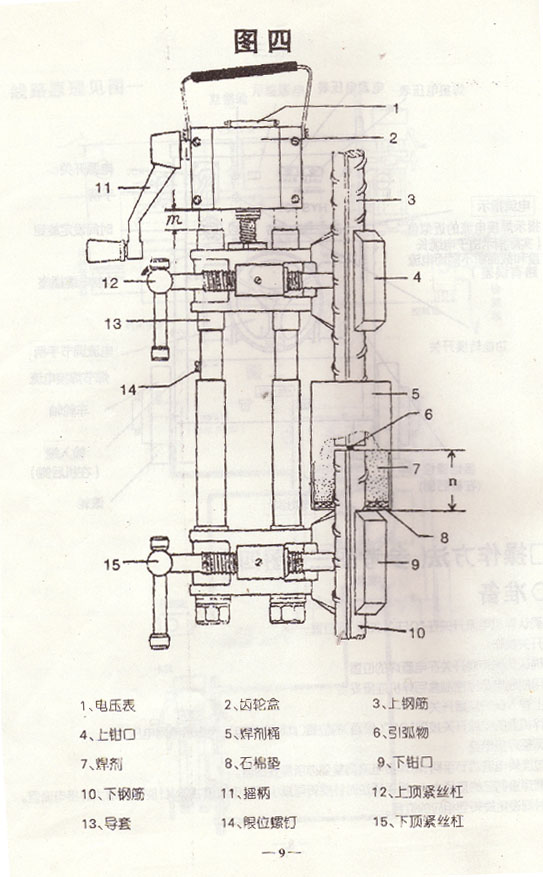

將卡鋼筋（參考圖四）
1.將卡具的下鉗口（9）用下頂緊絲械（15）固定鋼筋（10）上（注意：下鋼筋端部距下鉗口頂部的長度應在40mm左右）。
2.搖動卡具搖柄（11）將導套（13）的頂部到齒輪箱（2）低部的距離調整到15mm-20mm做為引弧間隙。
3.將上鋼筋的端部頂在下鋼筋的端部用上頂緊絲桿（12）將其固定在上鉗口（4）中。為引弧順利也可以上下鋼筋之間放一引弧物。引弧物可用小螺母、焊條頭、鐵絲卷成小團等物充當。（注意：上下鋼筋的端部不可有水泥、油污之類的污垢以免影響引�。�。
4.裝好焊劑盒（5）墊好石棉墊（8）將干燥的焊劑裝滿焊劑盒（注意：石棉墊一定要墊好保證焊劑，在焊接中不得散漏，焊劑要盡量填滿充實。）
焊接過程
將輸出電纜用接線夾分別接到上下鋼筋上。
將控制盒掛在卡具齒輪箱罩的豁口內打開卡具頂部電壓表（1）防護蓋，并將控制盒上的檢測線接在下鉗口上。
引弧
按一下控制盒上的綠色啟動按鈕，焊機送電，控制盒上的蜂鳴器發出連續的長聲“嘟--”逆時針搖動卡具搖柄使上鋼筋慢慢提起引弧。
電弧過程
觀察卡具上電壓表的指針，使其指在35-45V要順時針搖動手柄使上鋼筋下移縮短電弧，低于35V應逆時針搖動使上鋼筋上移拉長電弧。
電渣過程
電弧過程結束，蜂鳴器發出繼續持短聲“嘟-嘟-”以提示轉入電渣過程，此時順時針旋轉搖柄，觀察，電壓表示指示在22-27V之間并保持。（注意：電渣過程的溶滴過渡會使表針大副搖動是正常情況）。
頂壓過程
電渣過程結束，蜂鳴器發出急促的短聲“嘟-嘟-”，此時應迅速順時針搖動手柄并用力壓緊，焊接完畢。（注意：在頂壓過程中焊機將自動斷電，蜂鳴器停響）。
提示
焊接過程中如上下鋼筋夾渣不能引弧，或操作不當上下粘連應迅速按控制盒上的紅色急停按鈕停機后拆下重新裝上。
如引弧不順利占用了很長時間電弧才引燃，請在確認電弧引燃后迅速按下爭停按鈕重按啟動鍵，以保證焊接時間。
控制電纜不可被硬物碾砸或用力拉伸。
常見焊接缺陷及防止措施見下表
| 序號 | 常見護陷 | 防止措施 |
| 1 | 軸線偏移或彎折大 |
1.校直鋼筋 2.夾裝時夾正鋼筋：太長的鋼筋有人扶正。 3.對接力不要過大。 |
| 2 | 焊包不均勻 |
1.提高焊接電流。 2.上下鋼筋端面不能傾斜太大。 3.焊接密度不均，或有雜質。 |
| 3 | 焊包不滿 | 適當加大焊接電流和時間，增大熔化量。 |
| 4 | 焊包成型不好 | 石棉布堵嚴焊劑筒下部的間隙，防止鐵水流失。 |
| 5 | 焊包有氣孔 | 焊劑要烘干去除雜質，鋼筋嚴重腐蝕要除銹。 |
| 6 | 過熱（退火） | 減小焊接電流。 |
| 7 | 焊包有裂紋 | 延長保溫時間，減小焊接電流。 |
