FNZ-40龍門式自動縫焊機使用說明書
FNZ-40型龍門式自動縫焊機是為了焊接不銹鋼及普通鐵絲網濾芯專用的成套自動焊接設備。它可以高質量地連續焊接絲徑為0.10-0.5mm, 10-200目的各種編織絲網布的縫焊, 焊接質量和外觀優于其他類似焊接設備，焊接的焊縫能夠達到用戶的機械強度和外觀工藝要求。
FNZ-40型龍門式自動縫焊機設備由韓國進口直線軌道滑塊、直流伺服調速電機減速機組件、氣動壓緊焊輪行走機構、工作行程自動控制裝置、焊接工作平臺及40千瓦專用縫焊電源、KF3-160B微機控制縫焊控制器、大功率雙向可控硅組件、與焊接工件配套的焊接電極焊接電纜組件八大部分組成。
FNZ-40型龍門式自動縫焊機產品外觀：
一、主要技術數據
1. 額定輸入容量 : 40 KVA
2. 額定負載持續率 : 20％
3. 電源輸入 : 單相 380 V ± 10 ％ 50HZ
4. 額定輸入電流 : ≤55.5 A
5. 短路時最大輸入電流： ≥105A
6. 次級輸出電壓 : 2.00--7.60 V ( 控制器能量最大時 )
7. 次級電壓調節級數 : 6 級
8. 正常焊接速度 : 0.4m--1.6 m/min
9. 快速行走速度： ≥2.4m/min
10. 焊接工件最大長度 : ≥1000 mm
11. 使用壓縮空氣壓力：≥0.2 MPa
12. 使用壓縮空氣流量：≤0.2m3/min
13. 外形尺寸 : 長 1728 mm * 寬 600 mm * 高 1350 mm
14. 焊接主機質量 : 約 430 Kg
二、設備的放置及安裝
為保證焊接設備的正常運行，所有設備的組成部分都應該放置于通風、干燥、無潮濕、無塵土、無酸堿鹽腐蝕、無大的振動的環境下工作，環境溫度應該保持在-10 ℃ -- +30 ℃之間 ,當環境條件達不到上述要求時有可能影響設備的正常運行，嚴重時會對焊接設備造成故障耽誤用戶的使用，給用戶帶來更多的麻煩。
焊機的主機放置于地面上即可，不同長度尺寸的焊接工裝需要調整固定于工作平臺右側的氣動頂緊裝置，因?yàn)楹附訒r(shí)直線軌道上的小車需要在軌道上行走，需要對焊接軌道上的小車焊輪與下電極棒的上下左右位置進行調正后再固定下電極棒的位置。下電極棒與主機的連接用配套的不小于YH- 70mm2 電焊電纜組件進行聯接, 用戶不得隨意加長或者更換其他規格的焊接電纜，以免影響焊接功率及焊接效果。
焊接設備所使用的電源應該符合電源電壓及頻率的要求，當焊接設備附近有高頻電氣設備時應該采取必要的防護保護措施，當電源的電壓波動范圍比較大時可能影響工件的焊接質量。焊機主機供電應該單獨使用一個閘刀開關或者自動空氣開關，額定電流應該不小于63A ,如果使用閘刀開關應該同時裝上60A 左右的保險片, 所使用的電源線應該采用不小于10平方毫米的銅質導線或者采用16平方毫米的鋁質導線,為保證設備正常運行和操作者的人身安全,焊接主機應該可靠接地后再使用,接地電阻的阻值應符合電器設備的接地安全要求。
三、設備的使用及調試
焊接工作臺固定緊固后，請將下焊接電極棒放入焊接工作臺的下電極棒的卡槽內，對于下電極棒的定位調整，可以上下左右微量地進行調整，主要是調整下電極棒與焊接直線軌道的水平位置及垂直位置，否則不能保證較長工件的壓力一致和左右焊縫平行，左右方向的調節是調整下電極棒卡塊的緊固螺釘，上下方向的調節是調整卡塊中間的螺釘及其鎖緊螺母。
焊接行走機構的左右兩端定位控制是采用無觸點接近開關方式進行控制，使用以前要根據工件的有效長度進行確定，尤其是右側的定位非常重要，如果定位偏左可能工件的右側焊接不到邊緣，如果定位偏右焊輪會和焊接電極直接接觸造成短路，影響焊輪和焊接電極的使用壽命，增加焊接設備的電力損耗，降低設備的使用壽命。工件的放置位置也會影響焊接設備的定位控制，因此每一次的放置位置必須一致，才可以保證焊接的焊縫位置一致。

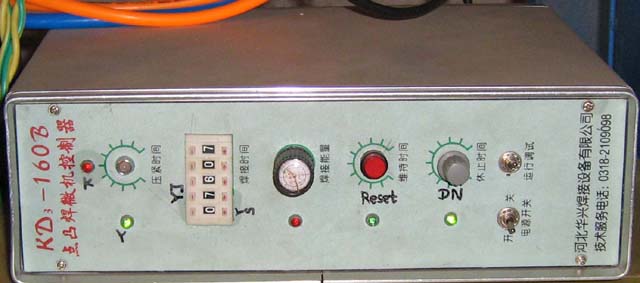

控制器面板示意圖：
點焊工作過程：
1.通過調節控制器面板上焊接能量可以改變焊接輸出電壓：順時針調節能夠提高電壓；逆時針調節可以降低輸出電壓。
2.通過調節控制器面板上休止時間旋鈕可以改變焊接時間長短，順時針調節能夠增加焊接時間，逆時針調節縮短點焊時間。
3.把點焊焊接電極壓緊在要焊接的工件上，輕輕按動焊接開關，就可以按預先設定的焊接時間和焊接能量進行焊接了。
4.焊接完畢要把點焊電極拿開遠離焊接工件，避免縫焊時打火，造成點焊電極燒壞，無法正常使用。
縫焊工作過程：
縫焊工作的調整步驟：
1.通過調節面板上焊接時間編碼開關數據，可以修改相應焊接時間參數：
第一位為從電機轉動到給電時間，“0”為0.5秒，“1”為1.0秒，其余數字不可使用。
第二位為全自動焊接過程的從開始壓緊到電機轉動時間，8，9數字不可使用，其余數字延時時間如下：
0——0.6秒
1——0.8秒
2——1.0秒
3——1.2秒
4——1.4秒
5——1.6秒
6——1.8秒
7——2.0秒
第三位為縫焊工作時間，一般選擇為4-9秒。
第四位為有無脈沖時間，0為有脈沖，1-3為無脈沖連續焊接。
第五位為縫焊休息時間，一般選擇為3-9秒。
2.通過調節控制器面板上焊接能量，可以調節焊接變壓器輸出電壓，順時針調節輸出電壓增高，逆時針調節輸出電壓降低，使用時應配合變壓器檔位和工件厚薄速度快慢
仔細調整，以確保焊接強度達到工件要求。
3.正常焊接速度的調節：打開右側門，在下側有一個調節行走速度的旋鈕，順時針調節速度加快，逆時針調節速度減慢。如果速度調到最快位置，控制功能的最快速度就不能體現出來了，此點應引起注意。
4.焊接壓力的調整：通過調整壓緊氣缸的進氣壓力，就可以改變焊接時的壓力大小，壓力表的調節范圍為0.15-0.5Mpa，對應電極壓力為45kgf--155kgf。
5.行走行程到位的確定和調整：要根據焊接工件長度對左右兩個方向的到位接近開關進行調整，右側為焊接到位自動停止和回位定位點，左側為自動回位的停止定位點，如果定位不準確有可能影響到焊接長度的自動控制。
6.如果修改了焊接時間的編碼開關位置，一定要按一下控制器前面板上的復位鈕(Reset)，或者關閉控制器電源開關20秒以上，然后再重新打開電源開關，否則修改的數據不能被微處理器采集到，計算機仍然會按照原來的數據進行工作，這一點在使用時一定要引起足夠的重視。
7.由于縫焊時消耗電能比較多，建議在使用設備時不要超過焊接設備的額定容量和額定負載持續率，也不要在不放置焊接工件的前提下進行空焊，否則會容易損壞焊輪和焊接變壓器等部件。
縫焊動作及焊接工作說明：
1.按下控制盒面板上“左行走”或“右行走”按鈕，縫焊
焊輪將按最快的速度向左或向右快速運動，以便快速找到要焊接的位置，在行走過程中遇到左到位或右到位的檢測信號就停止行走，此時再按行走鈕也就不起作用了，除非按的是反方向的行走按鈕，則不受同方向限位開關信號的控制。該按鈕按下時相應指示燈會亮。
注意：絕對禁止同時按下“左行走”“右行走”兩個按鈕，同時按下兩個按鈕有可能使程序跑飛或損壞直流電機的調速控制部分。當有
快速制動停止要求時可以打開右側門下側的制動搬動鈕子開關，搬到“有”位置就可以實現能耗快速制動，減少因電機行走慣性帶來的定位不準確的問題。
在快速行走狀態下，焊接開關，壓緊按鈕不起作用。
2.按下控制盒面板上“頂緊”按鈕，主機右側頂緊氣缸開始動作，把下電極
工裝的芯軸頂緊，當需要松開時只要再按一下“頂緊”按鈕就可以了。在任何狀態下都可以使用“頂緊”按鈕頂緊或松開下電極工裝芯軸。該按鈕為機械自鎖，工作時指示燈不亮。
3.按下控制盒面板上“壓緊”按鈕，上電極輪執行壓緊工作，當需要松開抬起的時候再按一下“壓緊”按鈕就可以。該按鈕為程序自鎖方
式，按下的時間不要超過1秒鐘，否則程序會壓緊松開循環動作，影響設備的正常使用，該按鈕按下瞬間按鈕上指示燈會亮。
4.在焊輪壓緊工件狀態下，按下“左行走”或“右行走”按鈕，焊輪會按設定的正常焊接速度向左或向右行走，以便觀察焊縫是否已經對齊焊輪
的位置，也可以利用正常焊接的行走速度確定左右兩個到位控制是否準確，當行走到限位位置時會停止行走，在限位狀態下，再按下該方向的行走按鈕也是不起作用的。抬起“左行走”或“右行走”按鈕焊輪隨即停止行走。
5.在焊輪壓緊工件左行走或右行走狀態下，踏下焊接開關，就可以對
工件進行焊縫焊接，抬起開關延時0.2秒停止焊接，如果在踏下焊接開關的時候左行或右行到位，程序會自動停止焊接和行走。這種焊接方式可以兩個方向進行焊接，尤其是焊接比較短的工件或進行補焊時非常實用。
6.在焊輪壓緊工件狀態下，踏下焊接的腳踏開關，程序會自動控制電機轉動向右行走，延時0.5秒或1秒鐘開始送電進行焊接，此時抬起腳踏開關仍然保持焊接，當焊接到右到位限位開關位置時停止焊接和行走，延時0.2秒鐘抬起焊輪，延時1秒鐘自動控制焊輪快速向左運動，走到左限位開關位置時自動停止，完成整個焊接過程。
如果在焊接過程中需要中途停止，只要用腳踏一下焊接的腳踏開關就可以自動停止，需繼續焊接時再踏一下腳踏開關就可以了。
這種方法非常適合比較長的工件進行焊接，焊接過程中不用一直踏著開關，也避免了焊接過程中不小心抬起腳造成焊接
突然中斷對工件的影響。
7.在未壓緊狀態下進行焊接：
在未壓緊狀態下踏下腳踏開關，程序會按傳統的縫焊程序進行工作，先是控制上焊輪向下運動壓緊工作，從開始壓緊到電機轉動的延時時間由控制器面板上焊接時間第二位確定，范圍為0.6-2.0秒，從電機轉動到焊接給電的延時由焊接時間的第一位確定，范圍為0.5秒或1秒鐘，進入焊接過程中可以選擇連續焊接或脈沖焊接，與傳統控制方式完全一樣，當焊接到右側限位位置時無論是否踏下開關，程序都會控制焊輪抬起延時自動快速回到左端起始位置停止。
在這種焊接模式下，任何時候抬起腳踏開關都會立即停止焊接和行走及壓緊，因此在正常焊接中不能抬起腳踏開關，否則將會造成焊接的中斷。這種方式適合于比較短的焊接工件或者已經習慣了壓緊焊接維持休止的老焊接模式。這種焊接方法的缺點是壓緊到焊接時間控制不好，就會造成提前給電工件打火燒壞工件，或者是起始位置留邊太長的距離不進行焊接，因此控制好起始位置和調整合適的壓緊時間是焊好工件的關鍵所在。
關于上述的三種縫焊焊接方法，每一種方法都有它的優點和缺點，用戶應根據實際情況進行選用，同時也希望用戶在使用過程中有什么好的意見建議和要求，能夠及早地反饋給我們，以便修改程序和相關硬件，讓具有智能化程序的自動縫焊接設備更好的為用戶服務，為企業的發展創造更多的財富和價值。
請把欲焊接的工件放置在下焊輪上，根據焊接工件的長短適當調整焊接設備的工作行程，當達到焊接長度時自動停止焊接。根據工件的直徑大小適當調整四個支撐裝置的位置，盡量與焊接工件相當。調整正常焊接的的行走速度，使之達到焊接規范中焊接速度要求，當初次使用沒有把握時應選擇較高的焊接速度，以免因?yàn)楹附铀俣冗^慢燒壞工件和電極焊輪。調整焊機主機的電流調節開關使之達到焊接要求，沒有把握時應該選擇較小的檔位 (1檔為最小擋，6檔為最大擋)，以避免因?yàn)楹附与娏魈蠖鵁龎墓ぜ秃附与姌O�？刂破鞯哪芰空{(diào)節和焊接脈沖時間調節也能改變焊接電流的大小，能量調節旋鈕一般先放置在6.0--8.0的位置，脈沖調節的參數可參考附表1：焊接脈沖選擇表，當不會使用或者不想使用脈沖方式時可以按下控制器的功能開關，控制器則取消焊接過程中的脈沖功能。
焊接工件時踏下腳踏開關，焊接設備會按照原來設定的焊接參數及時間順序自動執行整個焊接過程。其工作的順序?yàn)椋簤壕o（氣缸控制上臂向下運動）----焊接（焊輪行走同時加電焊接）----焊接到位（焊夠長度停止焊接及 行走）----休止（氣缸控制上臂回位）---自動回位（焊接完畢后焊輪及行走機構自動快速回到起始位置）。焊接完畢后對工件進行檢驗，當焊接參數較小時有可能焊不上或者焊接不牢強度不夠，此時應加大焊接參數或降低焊接速度使之達到焊接要求，當焊接參數較大時也有可能把工件燒穿在電極上留下焊渣，此時應先清理電極上的焊渣，然后再把焊接參數調小后繼續試焊，直到達到焊接工藝要求為止。
附表1: 可用脈沖值選擇數據
無直流脈沖數據 : 3:9 3:8 3:7 3:6 3:5 3:4 3:3 3:2
5:9 5:8 5:7 5:6 5:5 5:4 5:3 5:2
7:9 7:8 7:7 7:6 7:5 7:4 7:3 7:2
9:9 9:8 9:7 9:6 9:5 9:4 9:3 9:2
有直流脈沖數據 : 2:9 2:7 2:5 2:3
4:9 4:7 4:5 4:3
6:9 6:7 6:5 6:3
8:9 8:7 8:5 8:7
四、設備的維護及安全
在焊接過程中不能調整設備的電流分檔開關、能量調接節旋鈕、脈沖選擇開關，否則有可能影響焊接和損壞焊接設備。
焊機各活動部分及 電機減速箱傳動機構應經常保持潤滑，焊接工件應在清理干凈后進行施焊，以免 因?yàn)楣ぜ蛘吆附与姌O上有塵土、氧化、銹斑等損壞焊接電極及滾輪，焊機使用一段時間后應該對焊接電極進行清理，保證焊接面的干凈。
當焊機在攝氏零度以下的溫度工作時，應采取必要的防寒防凍措施。
現場的操作人員都應該穿工作服，并且應戴帆布手套及圍身工作，以免在焊接過程中或從下電極棒上取焊接完畢的工件時造成燙傷 等責任事故。
當焊機長時間不用時，應該將整個焊接設備用防塵的設施套起來，尤其是焊接電極和焊輪更應該注意防塵和防潮。電源的閘刀開關也要拉下來，防止觸電的危險和延長設備的使用壽命。當再次重新使用設備時，一定要 認真檢查一下，看看設置的參數是否正確，機械潤滑部分是否需要加注潤滑油，用絕緣搖表測量設備的絕緣情況，確認無誤后才能開機試驗。
為了減少用戶的試焊時間，操作者應該把常用材料的焊接參數經常地進行記錄，再有類似產品焊接時則會省去反復試驗的時間，當然如果能夠從焊接手冊或其他途徑得到更準確的焊接規范時，將會給用戶帶來更大的方便。
五、設備的組成
1. FNZ-40 焊接設備 1 臺
2. 焊接焊輪 1 套 （用戶需要的話）
3. 點焊電極及連接電纜 1套 （用戶需要的話）
3. 5*20 0.5A 保險管 4 只
4. 產品說明書 1 份
5. 產品合格證 1 份
六、設備的維修及配件
根據國家有關規定： 焊機自出廠之日起三包期為一年，在三包期內機器若出現技術故障，屬于制造原因的由生產廠免費負責維修或更換，屬于用戶運輸使用及保養等原因造成的由用戶負責全部維修費用，當責任原因無法確認時雙方各負擔一半或協商解決，包裝及運輸費用由用戶負責。
焊機的下述零部件屬易損件不在保修范圍內，當這些零部件出現問題時，用戶可自行解決，也可以到焊機生產廠購買。
易損零部件清單：
(1) 上下電極輪、軸 (2) 控制器面板操作零件
(3) 焊接電纜及接頭 (4) 電機及控制部件
(5) 小車機械傳動件 (6) 可控硅元件
(7) 熔斷器、保險管 (8) 主機分擋調節開關
(9) 控制線及腳踏開關

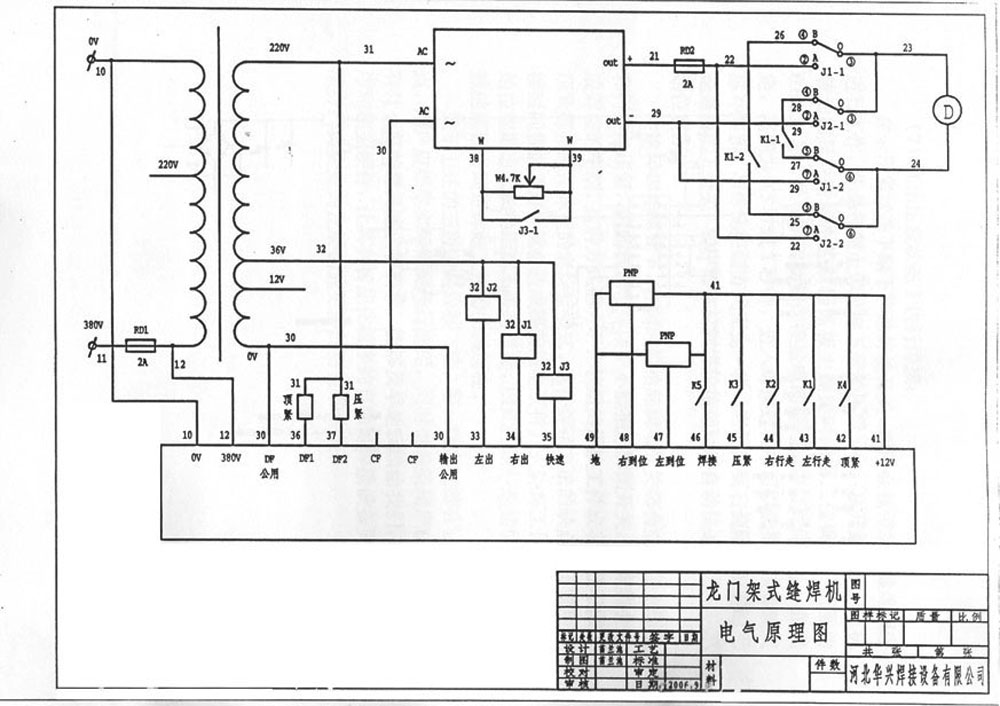

七、控制部分電氣原理圖
