DNW-250/300/360型除塵設備用骨架網
多頭點凸焊機使用說明書
一、概述
DNW-300型除塵設備用骨架網多頭點凸焊機是我公司根據除塵設備生產單位要求而設計制造的專用焊接設備。它可以對φ2-φ6mm的普通低碳鋼絲、不銹鋼絲及帶鍍層的焊絲進行半自動的快速焊接，根據用戶需要可以焊接骨架網外徑尺寸為φ100mm、φ120mm、φ150mm等規格尺寸的圓筒網類工件，本設備采用圓周氣缸并聯加壓方式同時動作，同時配備了先進的KD3-160A（一次焊接）或者KD3-160B（一次或兩次焊接可選）點凸焊微機控制器，可根據用戶配電情況采用一次壓緊一次焊接或者兩次焊接。本設備具有結構設計合理、造型美觀大方、自動化程度高、焊接質量穩定可靠等顯著特點。只要更換焊盤和氣缸的個數及位置，就可以焊接不同型號的骨架網產品，同樣道理該設備也能夠用于圓筒網籠等類似工件制造的更廣泛的應用場合。

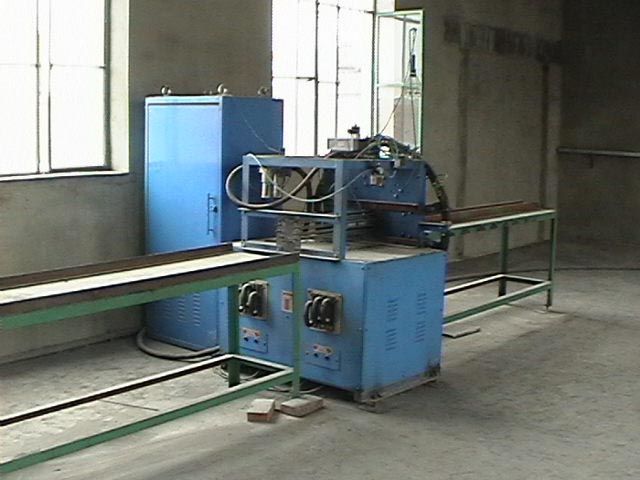

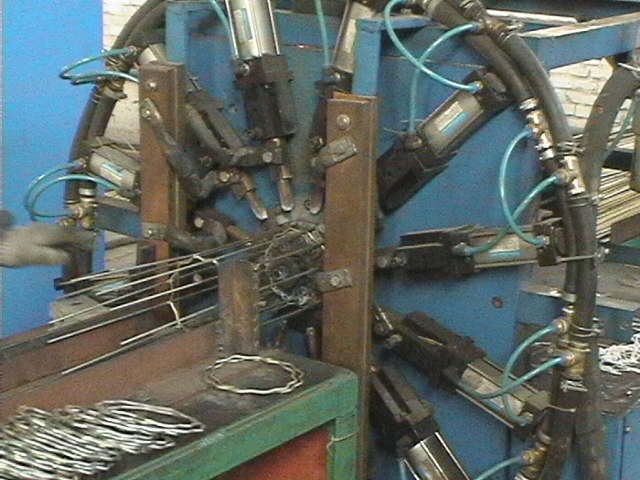

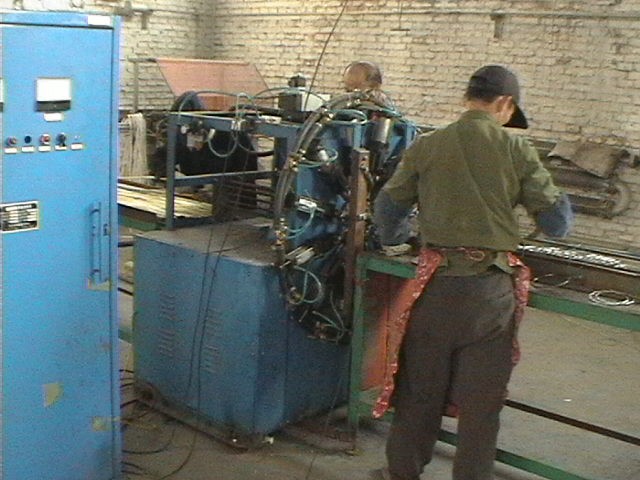

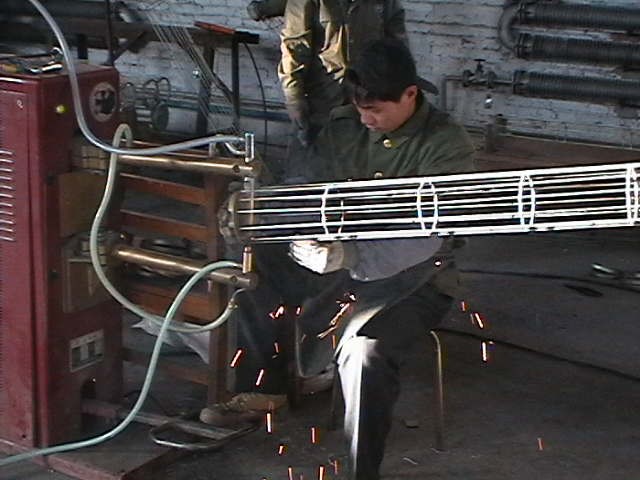

焊機正面 焊機背面
二、主要技術參數
輸入電源：三相380V±10% 50Hz
額定輸入容量：250KVA 300KVA 360KVA
焊接變壓器容量及個數：125KVA×2 150KVA×2
180KVA×2
焊接變壓器額定負載持續率：20%
焊接變壓器輸出電壓：7.04V--9.5V
7.04V-10.5V 7.04--11.5V
焊接變壓器調節級數：8級（額定7級）
主機焊接直徑范圍：φ50-φ300mm (可根據用戶設計）
主機焊接的絲徑范圍：φ2.0--φ6.0（可根據用戶設計）
主機最多焊接點數：16點（可根據用戶需要添加）
主機冷卻水消耗量： 400L/h
氣缸壓縮空氣壓強： 0.3~0.6MPa
主機外形尺寸：長1100mm×寬800mm×高1550mm
主機質量： 900 kg
控制柜產品型號：KD3-160A 或者 KD3-160B
控制柜內控制器型號：KD3-160A 或者 KD3-160B
控制柜可控硅型號：KP500A/1600V 風冷四只
控制柜快速熔斷器型號：RS0-400A 兩只
控制柜外型尺寸：長750mm×寬600mm×高1700mm
控制柜質量： 225 kg
三、構造說明
焊機由主機和控制柜兩部分組成，兩部分的主電路由四根25平方的電纜進行聯接。
1、主機部分：
主機由機架、焊接變壓器、大焊盤、氣動機構等組成。
機架部分由50角鋼焊接而成，外箱皮為δ1.5厚鋼板，具有堅固耐用的特點。
焊接變壓器為兩個125KVA (150KVA或180KVA) 通水冷卻變壓器，在正常使用情況下變壓器可不通水冷卻。需特別注意的是：若在冬天使用時通水冷卻不工作后，一定要用壓縮空氣把變壓器內的水吹出，以免凍裂變壓器內的銅管，造成不應有的損失。
焊接變壓器采用8檔調節二次電壓，用戶可根據實際工作情況來進行調節，調節電壓時請參照焊機上的調級銘牌。
大焊盤用δ16鋼板制造而成，圓周頂鍛氣缸均安裝在上面。需注意的是：氣缸導向套部件是和大焊盤絕緣的，必須用絕緣墊和絕緣套相隔開。
氣動機構下面有詳細介紹。
2 、控制柜部分：
控制柜由δ2鋼板制作而成，內裝有空氣開關、熔斷器、電壓表、指示燈、大功率單向可控硅、點凸焊微機控制器等。
KD3-160型點凸焊微機焊接控制器采用PIC16C73單片微型計算機，運算速度快，控制精度高，具有壓緊、焊接、維持、休止四個基本焊接程序。由于本焊機焊接變壓器容量大（300KVA)，考慮到用戶供電動力有可能不足，所以KD3-160B型號的產品特別增加了一次壓緊分兩次焊接的功能。另外該控制器具有電網電壓自動補償?shù)墓δ埽瑥亩ＷC了焊接的質量。關于控制器的詳細說明請參考KD3-160點凸焊微機控制器使用說明書。
中心漲圈控制氣缸和圓周壓緊氣缸動作有一個間隔時間，漲圈控制氣缸應該先動作，壓緊氣缸隨后動作，其時間可以在0.01秒--9.99秒之間連續可調，根據經驗該時間選擇0.5--0.8秒比較合適，這樣就能保證在焊接前中心漲圈氣缸已經把漲胎打開，卡好了工件后再進行焊接，使工件在焊接過程中減少變形。該時間調整裝置在控制柜的右下側，其型號為JS-14S (DH-14S)的時間繼電器，只要改變上面的撥盤開關數據即可改變延時時間。
3、氣動機構：
此部分由中心漲圈機構和圓周頂鍛機構組成。兩機構的氣路是單獨分開的，這樣有利于分別調節合適的氣壓。二聯體的作用是分水過濾、調節恒定氣體壓力和對輸出的氣體進行機油氣體霧化，從而對氣閥、氣缸進行潤滑，減少氣閥、氣缸的機械磨損，延長設備使用壽命。因此二聯體中的分水過濾器中的水不能太多，應該及時人工或自動進行排放，油霧器中的潤滑油應該采用汽車摩托車用的4T潤滑機油，并且把油霧量調到一個比較合適的位置（一般掌握在4--6之間）。
在工作前應該先調節氣壓，（漲圈機構的氣壓需高于圓周頂鍛機構的氣壓）保證在圓周氣缸頂鍛時不至于使?jié)q圈回縮，否則調節二聯體上的調節旋鈕，找到合適的氣壓，一般圓周頂鍛氣路氣壓調整在0.3MPa左右，然后再調節中心漲圈機構的氣壓。
1.中心漲圈機構：
由氣缸（φ63×50）、二聯體、節流閥、電磁閥、導向軸、錐套、導向套、焊盤、漲圈電極等組成。當氣缸動作時，帶動導向軸、錐套把漲圈電極漲開，從而達到撐緊工件的效果，氣缸卸荷后，漲圈電極在彈簧壓力下回縮，漲圈電極直徑變小，可輕松的拉出工件，進行下一個工作循環。
需注意幾點：
① 導向套是為氣缸導向的，有保護氣缸的作用，導向套上有注油孔，注意定期加潤滑油，保證導向軸和導向套良好潤滑，減小阻力。
② 導向軸和錐套由M12 螺絲連接，在焊機正常工作時要定時檢查該螺絲是否松動。
③ 漲圈電極的銅電極零件在用一段時間后，需要更換，否則影響焊接效果。
2. 圓周頂鍛機構
此部分由二聯體、電磁閥、圓周氣路、氣缸、導向套、導向軸、定位螺絲、電極頭、軟電纜等組成。
由于采用了大直徑的高壓氣管，從而保證了壓縮空氣的流量，圓周12條氣缸（或10條）可同時動作，保證了工作效率，導向套起導向和保護氣缸作用，定位螺絲保證導向軸不轉動。
需要注意以下幾點：
① 導向套有注油孔，要定時加潤滑油，
② 定位螺絲不能頂緊 導向軸，否則影響氣缸動作。
③ 要定期檢查軟電纜是否有松動現象，一旦發現應立即擰緊。
④ 電極頭在使用一段時間后，要用銼刀把端部平面銼平，以保證良好焊接。
四、調試與運行：
接好電路、氣路后，焊機進入調試階段，具體步驟如下：
1. 把控制器開關撥到調試位置。
2. 接通氣源，調節兩個氣路的氣壓，中心漲圈氣壓調到0.45~0.5MPa，圓周氣缸氣壓調到0.3-0.35MPa。
3. 調節氣缸動作間隔時間到2s左右。
4. 調節圓周氣缸的預壓，焊接，維持，休止四程序段時間。
5. 踏下腳踏開關，使焊機自動完成一個工作循環，觀察每個時間段長短，不妥之處進行調整，觀察圓周氣缸頂鍛漲圈胎具后，滑塊是否有明顯的回縮現象，如有應增大中心漲圈回路氣壓，直到無回縮現象。
6. 兩路輸出電壓調節平衡方法：
（1）關閉電磁閥開關（控制柜右側開關）；
（2）把焊接時間9849，也就是說98為一路時間KD2，49為一路時間KD3；
（3）然后分別測量焊機左側銅排里外之間電壓（萬用表交流10V檔），右側銅排里外之間電壓，也就是加到電極頭上的電壓；
（4）如果兩組電壓差異很大，就需要調整正面焊接能量KD3，反面焊接能量KD2兩個相關的電位器；
（5）如果焊接變壓器有三個檔位調節開關的，兩個變壓器的檔位也必須先都調整到同一檔位上；
（6）通過以上調節就可以保證焊接電壓焊接時間的一致了，如果電壓高飛濺就大，如果電壓低可能就焊接不牢，此時就需要對兩個電壓分別同時增加或減少；
（7）最后把焊接時間調整為1608或2010，前面的數必須是后兩位的2倍，最小1206，最大2412，只要在這個范圍內就可以了。
五、使用注意事項：
1. 焊機應有可靠的接地保護措施。
2. 焊機工作時，操作者不要把手放在氣缸活動范圍內，以免碰傷。
3. 氣溫低于0°C時，使用焊機后應將主機焊接變壓器內冷卻水吹出。
4 .焊機使用壓縮空氣應干燥。
5. 二聯體分水濾氣器應經常放水。
6. 二聯體油杯內要經常加油。
7. 焊機各軸部及滑動件應定期加注潤滑油。
8. 定期檢查中心漲圈上、滑塊上的螺絲是否有松動，如有的話需及時緊固好。
9. 隨時注意電極頭的使用情況，如有污垢應及時清理。
六、產品配套附件說明：
1.DNW-300/360型主機 1 臺
2.KD3-160型控制柜 1 臺
3.電極頭 12 件（可根據用戶要求配備）
4.φ108漲圈胎具 1 套 （可根據用戶要求配備）
5.φ138漲圈胎具 1 套 （可根據用戶要求配備）
6.電極頭圖紙 1 張
7.焊機合格證 1 份
8.焊機使用說明書 1 份
