DNW-100/150
系列除塵器骨架網用多頭點凸焊機
一、概述
該系列焊機是我公司根據河北省泊頭邯鄲、遼寧省大連遼陽、江蘇省南京等生產除塵環保設備用戶要求設計的專用焊接設備，可以用于各種尺寸的除塵器骨架網及其他鋼絲網桶類工件的生產，能夠焊接φ50-φ200圓筒6-14頭的φ2-φ6mm的低碳鋼鋼絲、不銹鋼鋼絲等材料的工件。產品具有設計合理、造型美觀大方、自動化程度高、焊接性能穩定可靠等特點。由于本焊機采用大功率焊接變壓器和專用微機焊接控制器，所以能夠高質量地完成不同絲徑的焊接，保證焊接質量。本設備適用于電網供電要求不是很嚴格的場合，能夠?qū)崿F(xiàn)以一對焊點為單位的循環焊接方式進行焊接，焊接不同直徑不同點數的除塵器骨架可以通過更換焊盤或者調整定位孔的位置來解決，方便、快捷，能夠?qū)崿F(xiàn)一機多用。

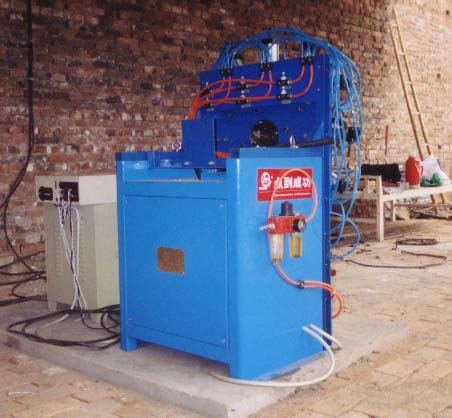

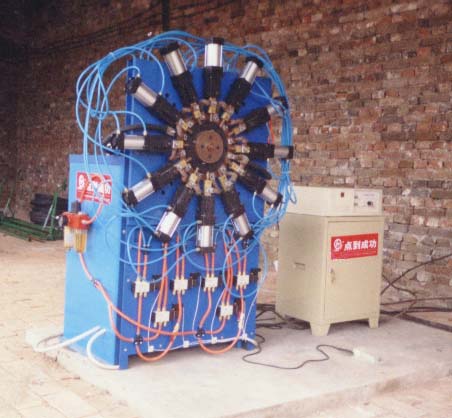

焊機前側面外觀 焊機后側面外觀

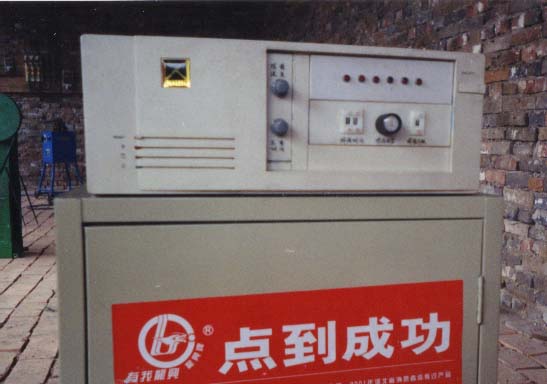

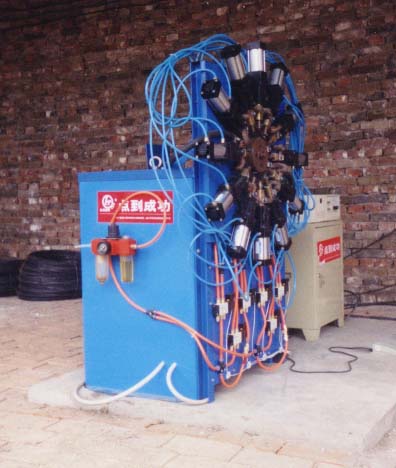

焊機整機外觀圖 焊接控制器局部放大圖

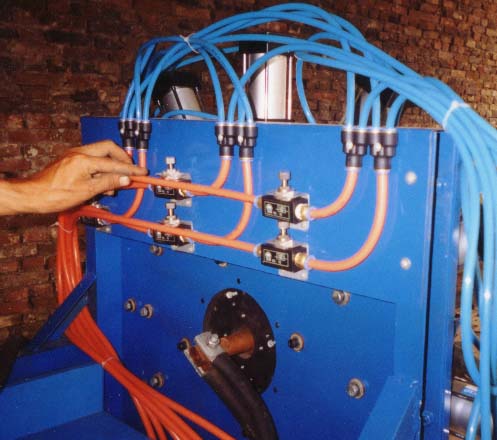

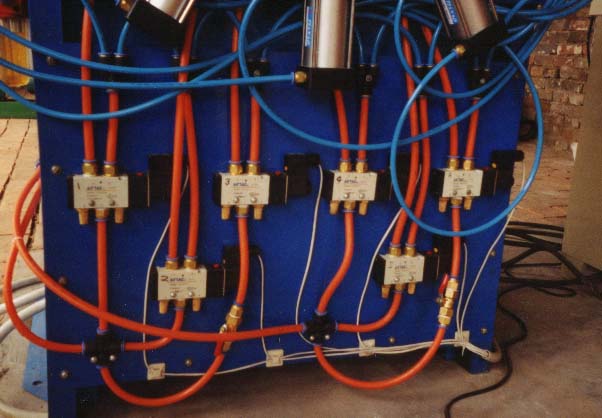

焊機前面氣缸方向控制閥 焊機后側氣缸速度調節閥
二、結構
該焊機主要由焊接變壓器、機體、氣動加壓裝置、焊盤、焊接控制器等部分組成。
1、焊接變壓器：額定功率為100-150KVA，二次電壓有8檔調節，并且通過焊接控制器也能實現無級連續調節焊接能量，可根據焊件大小來選擇適當?shù)亩坞妷�，以達到最佳焊接效果。
2、機體：采用板框式結構，堅固、耐用。
3、氣動加壓部分：由三聯體、節流閥、電磁閥、氣缸、導向套、導向桿、電極頭等組成。焊機使用過程中注意在導向套和導向桿間加注潤滑油。

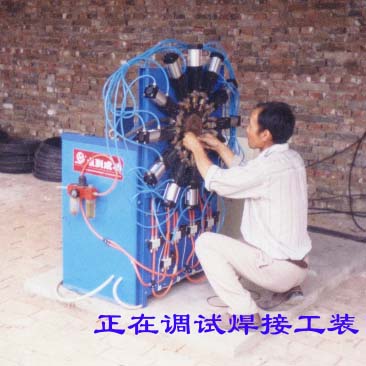

4、焊盤：焊盤由銅焊盤和鋼焊盤組成。銅焊盤用于焊接，鋼焊盤用于穿絲定位。

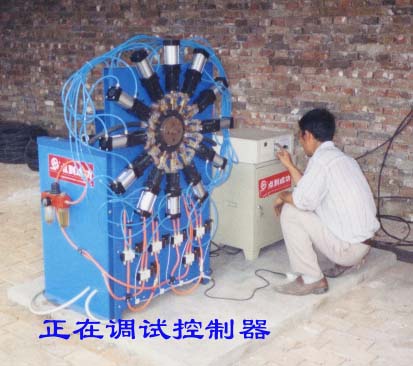

5、焊接控制器：整個焊接過程全部由焊接控制器實現程序控制。壓緊、焊接、維持、休止四程序段時間隨意可調，能夠保證焊接性能的一致性，焊點的循環焊接點數可以根據實際情況隨時進行設定。關于控制器的詳細資料請查詢KD3-160D微機點凸焊控制器產品說明書。
三、主要技術參數
1、加工焊絲范圍：φ2-φ6mm （須更換焊盤）
2、主變壓器功率： 100-150KVA
3、配用電源： 單相 380V 50Hz
4、額定負載持續率： 20%
5、最大焊接長度： 不限
6、主機重量： 480Kg（100KVA) /560Kg(150KVA)
四、使用方法
1、準備工作
a.接好電源線、接地線。為保證操作者人身安全請使用帶漏電保護功能的自動開關。
b.接好氣路。
2、空車運轉
a.接好電源、氣路。
b.打開控制器開關，打到調試狀態，踩下腳踏開關，這時氣缸開始動作（主變壓器沒有輸出）。
3、觀察氣缸動作情況
a.整個工作循環快慢程度。
b.氣缸預壓時間、焊接時間、給火大小、維持時間是否合適，否則需要調整。
4、試焊
a.把控制器調節按鈕打到工作狀態。
b.放好焊件。
c.接通開關，完成一個工作循環。
d.檢查焊點是否牢固，否則進行調整。
