DN3系列懸掛式點焊機說明書
一、用途及特點：
DN3系列懸掛式點焊機是我公司在消化及吸收日本等國家同類產品的基礎上，改進研制的新產品，是具有國際九十年代水平的雙焊鉗、雙規范，氣壓水冷式點焊機，是中低碳鋼薄板加工和金屬線材垂直交叉焊接理想的焊接設備，廣泛適用于汽車、拖拉機、家用電器、金屬櫥柜、建筑鋼筋焊接等生產制造行業。
DN3系列懸掛式點焊機與目前國內傳統產品相比較，有許多突出的特點。該機采用了先進的環氧樹脂真空澆注工藝，具有體積小，重量輕、結構緊湊、安全耐用的特點；該點焊機采用雙氣路結構，其氣路系統中裝有分水過濾器和油霧器，不僅有效地除去高壓空氣中的水分及其它雜質，而且可使?jié)櫥挽F化，達到潤滑氣閥和焊鉗氣缸的目的。
DN3系列懸掛式點焊機可根據需要選配我公司自主開發生產的焊接控制器，一般標準配置為 KD3-160A 點凸焊微機控制器，該控制器為一路單規范焊接控制器，適用于一把焊鉗和一種焊接規范的焊接，可以滿足用戶的絕大部分工件的焊接工藝要求。當用戶需要兩把相同或不同規格的焊鉗，并且分別使用各自獨立的不同的焊接規范時，可選用 KD7312A 雙工位微機點焊同步控制器，這樣可按預先設定的兩種不同焊接規范各自獨立工作，在保證焊接質量的前提下，能夠大大提高生產效率。
二、主要技術參數：
目前我公司生產四種規格的懸掛式點焊設備，其主要技術參數如下：
焊機型號： DN3 -75 DN3 -100 DN3 -125 DN3 -160
額定容量： 75KVA 100KVA 125KVA 160KVA
負載持續率： 50%
電源電壓： 單相 50Hz 380V
次級空載電壓： 18.2V 19V 20V 22V
額定焊接厚度： 1+1 1.2+1.2 1.5+1.5 2+2
最大短路電流： 9000A 10000A 12000A 16000A
冷卻水流量： 16L/min
壓縮空氣壓力： <0.55MPa
重 量： 125Kg 132Kg 165Kg 175Kg
外 型 尺 寸： 600 × 450 × 735 600 × 450 × 750
640 × 470 × 740 640 × 470 × 750
三、工作原理及主要結構特征：
基本工作原理：利用受控的低電壓大電流通過工件本身電阻產生熱量加熱并形成局部熔化（或達到塑性狀態），在一定壓力下形成牢固的點焊焊核。
主要結構特征： DN3系列懸掛式點焊機主要由焊接變壓器、水路系統、氣路系統以及其它附件構成。
1. 焊接變壓器次級線圈為兩組空心扁銅管串接而成，經硫化處理后初級線圈均布兩側，線圈中還裝置過熱保護繼電器，以防止變壓器過熱損壞，裝配完畢后用環氧樹脂真空澆注為一體。良好的線圈結構和有效的冷卻及其保護系統保證了焊接變壓器能長期穩定的工作。
2. 具有雙氣路系統，氣壓各自可調互不干擾，氣路中裝有分水過濾器、油霧器和消聲器，能有效地濾化氣流、潤滑部件和減少噪聲。
3. 水路系統裝置有分水器、進出水調節閥門從而保證了焊接變壓器、焊鉗和焊接電纜的冷卻水流量，使整個焊接系統安全可靠地工作。
四、設備安裝：
1. 本公司生產的DN3系列懸掛式點焊機可選用本公司生產的 KD3-160A 點凸焊微機控制器和 KD7312A 雙工位微機點凸焊同步控制器，也可根據需要為用戶選配其他型號的焊接控制器，具體型號請直接與我公司技術支持聯系，也可以上網瀏覽公司網站：http://www.hebweld.com ，從公司網站下焊接控制器產品目錄中進行選擇和使用。除非另有說明，均以 KD3-160A 型點凸焊微機控制器做為標準版本進行介紹。
2. 按附圖連接相應的水管、氣管、主回路電纜和電氣控制電纜。
3. 連接好焊接變壓器和控制器的接地線，接地線應該使用不小于10mm2銅質導線，接地電阻應≤6Ω，無接地線嚴禁使用該焊機。
4. 應保證焊機系統冷卻水進水口壓力使整個焊機系統水流量滿足要求。當水流壓力和流量達不到技術要求（水流壓力 1.0Kg/cm2 ，流量 4 升 / 分）時，焊機主機將停止工作。
五、操作與維護：
1. 操作：
a. 接通水路，檢查水的壓力和流量應符合要求。
b. 接通氣源、調節并檢查空氣壓力。當使用一把焊鉗時需要將另一路的氣源關閉（通過順時針調節減壓閥實現）。
c. 按控制器使用說明書對控制系統進行各項參數的設定。（請詳細參閱控制器使用說明書）。
d. 將控制器功能開關置于“調試”位置，啟動安裝在焊鉗上的操作開關，檢查氣動部件及焊鉗動作是否正常可靠，以及控制器各程序是否運行正常。
e. 將控制器功能開關置“工作”位置進行焊接操作。焊件需清潔干凈無銹斑。將焊件放置焊鉗鉗口中，按下焊鉗上啟動開關，點焊機按預先設定的程序自動完成一個焊接周期，焊好一個接點。取出焊板扭轉剝離，熔核應留在一塊板上，另一板上留下一小孔，熔核直徑應為電極頭直徑的 80% 左右。說明焊接質量良好，否則應調整焊接規范參數。
f. 工件厚度不同時，可采用不同直徑的電極并調節焊接規范參數。
g. 通過試焊調整好水流量氣源氣壓和焊接規范參數后，即可開始焊接操作。
h. 焊接完成后應注意及時切斷電源、水源和氣源。
2. 維護：
（ a ）焊機應定期清理灰塵保持清潔。
（ b ）定期檢查氣路、水路系統，不應有堵塞和泄漏現象，氣路中壓力表要定期校驗。水路中的冷卻水要經常進行更換，以保證水源干凈，才能起到很好的冷卻作用。
（ c ）應定期修整電極頭，以保證電極端頭規定尺寸。
（ d ）定期檢查焊機接地是否良好，以保證操作者人身安全。
（ e ）點焊機停止使用時，冷卻水必須排放干凈，以免低溫引起結冰損壞點焊機和控制柜。
（ f ）冷卻水的進水及回水中均會因水質不同帶有不同的電壓，因此嚴禁使用冷卻水槽及回水管中的水源洗手或從事其它洗滌工作，否則有可能危及操作者人身安全。
（ g ）焊鉗在夾緊工件過程中嚴禁將手指靠近焊鉗工作面附近，避免夾傷手指。
（ h ）焊機在工作過程中會產生熱量和金屬飛濺物，操作者在工作前必須穿好工作服和絕緣鞋，戴好防護眼睛和手套，避免燙傷和產生危險。
六、設備成套：
1. 懸掛式點焊機………………………………………1 臺
包括：電源電纜……………………………………2 根
控制電纜……………………………………… 1 根
2. 技術文件：
使用說明書…………………………………………… 1 份
產品合格證書………………………………………… 1 份
裝箱單………………………………………………… 1 份
3. 附件：
根據用戶訂貨需要可供下列附件：
KD3-160A 點凸焊微機控制器…………………………… 1 臺
PHQ-B/25 平衡器………………………………………… 1 個
X 型 /C 型氣動點焊鉗 ……………………………… 1 把（或 2 把）
160mm2 × 2 低阻通水電纜…………………………… 1 根（或 2 根）
160mm2 輔纜…………………………………………… 2 條（或 4 條）
TC-1/TC-2 行走裝置…………………………………… 1 套

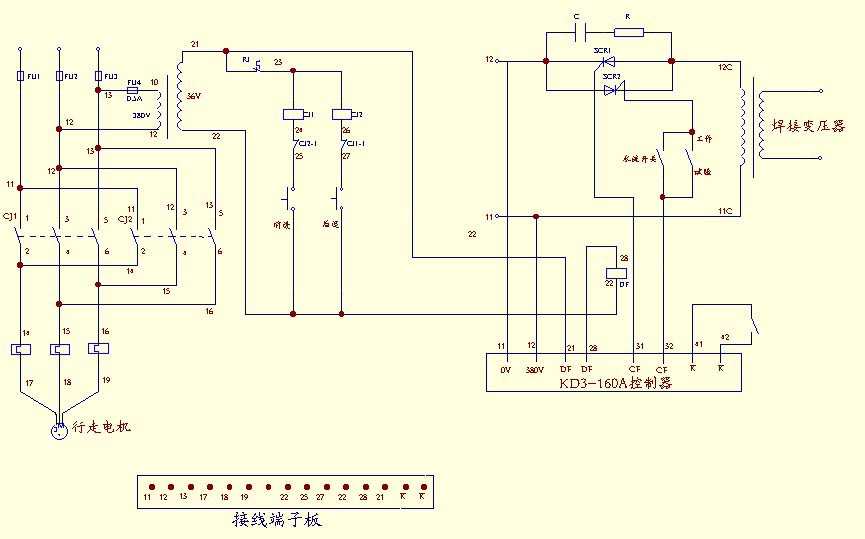

七、DN3-100系列焊機電氣原理圖：
