DN2-25、40系列手提式精密點焊機使用說明書
一、概述
DN2-25、40系列手提式精密點焊機，是我公司根據武邑保險柜市場、冀州鋼制暖氣片市場、安平縣絲網焊接市場需要專門設計研制的新一代先進的點焊設備。本焊機廣泛用于文件柜、電器開關柜、鋼制扁管散熱器對流片、鋼制屏繞散熱器罩、鋼管柱翅片散熱器的散熱板等異型工件的焊接。該機配有我公司獨家研制的型 KD2-160A 精密點焊控制器，與采用普通時間繼電器結構的焊機相比，具有電網的自動補償、能量大小的隨意調節、焊接時間與電網同步脈沖完全同步、焊接質量一致性好等優點。同時該焊接設備采用無觸點控制方式，降低了焊機的設備故障率，提高了整機的可靠性。焊機的定時時間能夠精確地控制到 0.01 秒 -0.99 秒，因而可以在更大的范圍內適應用戶的各種不同焊接要求。
因用戶焊接工件的形狀及要求不同，我公司可根據用戶的需要配備各種專用的焊接卡具和焊鉗，以適應不同的工作場合。同時根據用戶的使用性質不同，可以配備增強型的點焊控制器 KD2-160B 或其他同類焊接控制器。在焊接工藝能夠達到的前提下，可以保證焊接面無明顯壓痕，從而提高了焊接效果。
二、主要技術數據：
執行標準： GB8366-87 GB15579-1995
額定輸入電源： 380V 50Hz 1 相
額定輸入容量： 25KVA 40KVA
額定輸入電流： 70A 110A
額定負載持續率： 20% 20%
輸出電壓調節范圍： 4-11.0V 5-15V
輸出電壓調節級數 ： 無級連續
額定焊接工件范圍： δ 0.1+ δ 0.1-- δ 1+ δ 1 板材
Φ 1.0+ Φ 1.0-- Φ 8+ Φ 8 棒材
焊機外型尺寸： 長 450mm ×寬 520mm ×高 870mm
質量： 96Kg 116Kg
三、使用方法：
該焊機應該固定或放置于通風、少塵、不潮濕的環境中，焊機外殼必須接地后方可使用，接地線應符合安全接地要求，接地電阻應小于 6 歐，以保證焊機的正常使用和操作者的人身安全。二次輸出端的一個端子也應該與接地線連接，否則當設備漏電時有可能對操作者造成人身傷害。
焊機的電源輸入線進線側在焊機正面的下側，因焊機使用功率比較大，建議電源線使用不小于 6mm2 （ 25KVA ）或 10mm2 (40KVA) 的銅質導線，當使用鋁質導線時截面積更應加大，并單獨使用一塊不小于 60A 的刀閘開關作為設備的總電源開關，保險絲的容量不小于 60A ，設備不使用時應拉下閘刀開關。
焊機的焊接輸出側，在焊機的左側或右側的機箱面板上，其明顯的標志是有兩個方的鋁母線輸出端，并在輸出端下側貼有輸出標志。根據焊鉗工具不同，將焊鉗或接地夾的兩條輸出引線用螺絲固定在兩個接線端上，另一端引線連接焊鉗或接地夾。因焊機為交流輸出，故兩個輸出端可以隨意接線，不用區分極性和上下位置。當采用單極焊鉗焊接時，接地夾一定要與設備接地線接好，防止發生意外。當采用雙極焊鉗時，兩個輸出端的任何一個也要與設備接地線連接，此點 必須加以重視。
設備連接好以后，就可以合上電源進行試焊了。合上電源開關焊機正面的電源指示燈應亮，按下控制器電源開關，控制器上電源指示燈也應亮，此時焊機已經處于等待工作狀態。試焊時根據工件大小類型不同應該選用合適的焊接規范，當無把握時應先選比較小的焊接能量和比較短的焊接時間，以免焊接參數太大燒壞工件和焊接電極。焊接時應先壓緊工件，并施加一定的壓力后按下焊鉗的控制開關，此時焊機會按預定的焊接時間和焊接電流進行自動焊接，焊接時間與控制開關的按壓時間無關，待焊接過程完成后方可將焊接電極移開工件，這樣就完成了一個焊接過程。
有關 KD2-160A 型焊接控制器中焊接時間及焊接能量調節請參閱相關產品的使用說明書，此處不再詳細介紹。
四、使用注意事項：
1. 焊接設備一定要正確接地后再使用，以保證設備正常工作和操作者的人身安全。
2. 焊接工件時一定要先壓緊、后焊接，焊完后再把壓緊力逐漸減小，否則有可能擊穿燒壞工件或者焊接電極，降低設備的使用壽命。
3. 焊鉗中沒有放置工件時不能進行電極的短路空焊操作，否則會因電流過大損壞焊接電極及焊接設備，當電極燒損嚴重時應及時進行修整和更換。
4. 調試時焊接能量旋鈕必須緩慢調節，用力不能太大太猛，否則容易損壞調節電位器，甚至燒壞整個控制電路板。
5. 在焊接較大的工件時，切勿超過設備的額定容量太多和額定負載持續率，以保證設備的正常運行減小設備故障。
6. 控制器面板上的保險管容量為 0.5A — 1A ，切勿自行加大和采用不合適的材料代用，否則當設備出現故障時不能起到應有的安全保護作用，容易損壞設備內的控制裝置。
7. 因焊接輸出回路電流達幾千安培，焊接輸出與焊接電纜相連的接觸面及焊接電纜與焊鉗、接地夾之間的接觸面，焊鉗與焊接電極之間的接觸面都要定期進行檢查和打磨處理，不能有灰塵、氧化、生銹和電腐蝕，否則會降低設備的輸出功率，焊接工件時焊不住或者焊不牢。
8. 當焊接工件的焊接功率很大時，為保證焊接設備的正常運行和延長焊接電極的使用壽命，焊鉗最好能通水冷卻。
9. 設備出現技術故障，一定要有合格的工程技術人員進行檢修，用戶在無維修條件的前提下切勿自行檢修，否則會造成更大的技術障礙，給用戶帶來更大的經濟損失。用戶應妥善保管好有關技術資料，以利用出現技術故障時進行檢修。
五、常見技術故障及簡單處理：
故障現象 1 ：合上電源開關，焊接設備和控制器的電源指示燈均不亮，焊接無任何反應。
故障原因及檢修：此故障一般為 380V 電源輸入側無電源輸出，此時應重點檢查閘刀開關接線是否松動，保險片是否接觸良好，閘刀與焊機之間連線是否松動或斷線，焊機電源接線螺絲是否松動等等。
故障現象 2 ：合上電源開關，焊機設備指示燈亮，控制器指示燈不亮，焊接無任何反應。
故障原因及檢修：此故障一般為焊接控制器電源開關沒有接通或控制器后面板上保險管燒壞，應檢查控制器電源開關是否按下，保險管是否有問題。有時也有可能是焊接設備至控制器之間連線松動或螺絲已經丟失造成電源接觸不良。
故障現象 3 ：焊機及控制器指示燈正常，按下控制開關，無焊接輸出。
故障原因及檢修：此故障一般為控制開關損壞或控制開關到焊接控制器之間的屏蔽電纜線斷頭或短路，一般為開關的問題比較多，此時可以先壓緊工件，然后快速按一下運行調試按鈕，如焊機有輸出即為上述故障，應對開關或者屏蔽電纜進行檢修或調換。
故障現象 4 ：指示燈顯示正常，按下控制開關焊機也有響聲，也有焊接輸出，工件焊不牢或者根本不焊接。
此故障現象一般為焊接二次回路接觸面接觸不良，導致焊接功率下降，也有可能是焊接能量調節太小，焊接時間調節太短所致，應仔細檢查二次回路中的各個接觸面是否良好，焊接工件表面是否有銹跡或氧化層不導電不能焊接，焊接能量及焊接時間的數據是否調整合適。
當出現技術問題用戶無法進行處理時，請及時與我公司聯系，我公司會盡快協助用戶進行妥善處理，以減少設備出現故障給用戶造成的經濟損失。
六、設備配套及說明：
DN2-25、40焊機隨機配套包括；
1.DN2-25或者DN2-40 焊接電源 1 臺
2. 焊接電纜 YHH 95mm2 3m 2 條
3. 手動焊鉗（單極點焊或雙極點焊） 1 把
4. 控制電纜 1 套
5. 焊接電極 2 只
6. 保險管 1A 4 只
7. 微動開關 2 只
8. 使用說明書 1 份
根據國家有關規定，焊機自出廠之日起保修一年，屬于產品制造原因造成的技術故障由廠家免費維修，屬于用戶原因造成的故障由用戶負擔維修費用，當責任原因不明時雙方負擔 50% 維修費用，但下列附屬配件及易損元件不在保修范圍內：
1. 焊接電纜 2. 控制電纜 3. 控制開關
4. 微動開關 5. 電位器 6. 保險管
7. 焊接電極 8. 連接螺絲 9. 氣動元件
10. 控制可控硅 11. 控制器面板元件

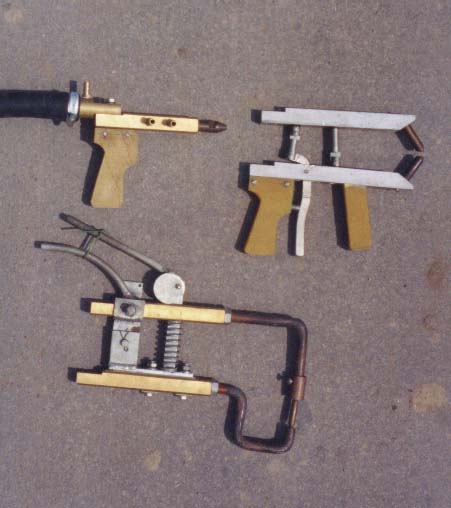

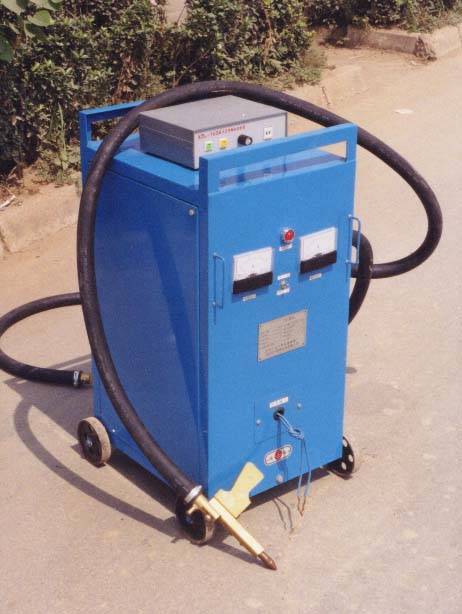

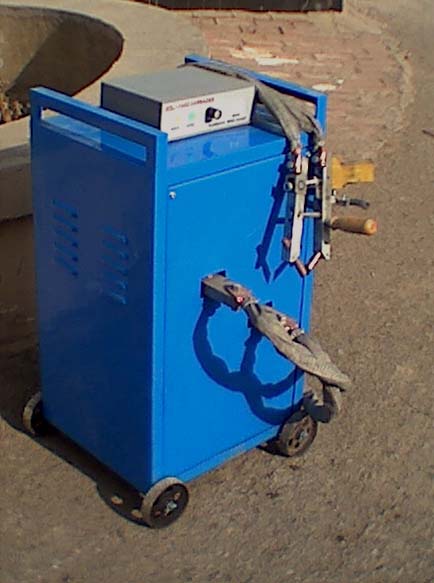

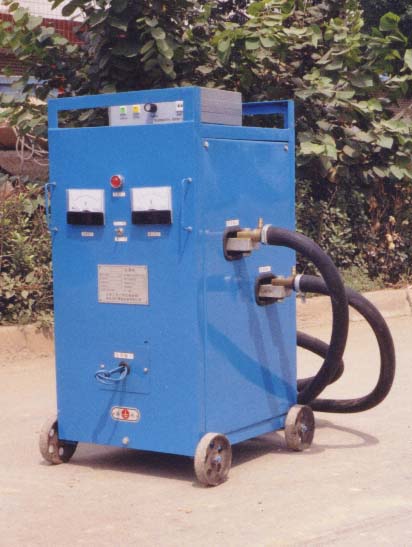

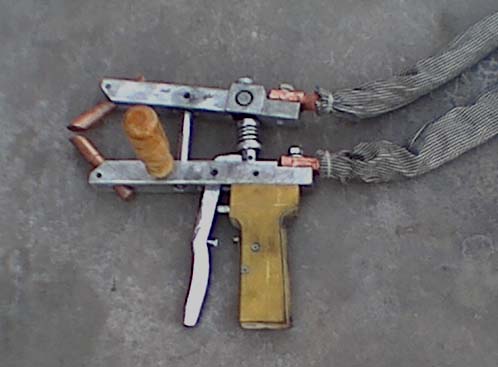

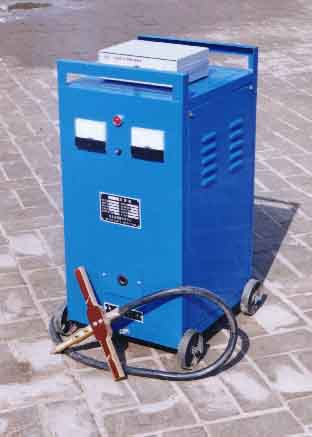

產品外型及常用焊鉗：
