CG1-30型小車式氣割機使用說明書

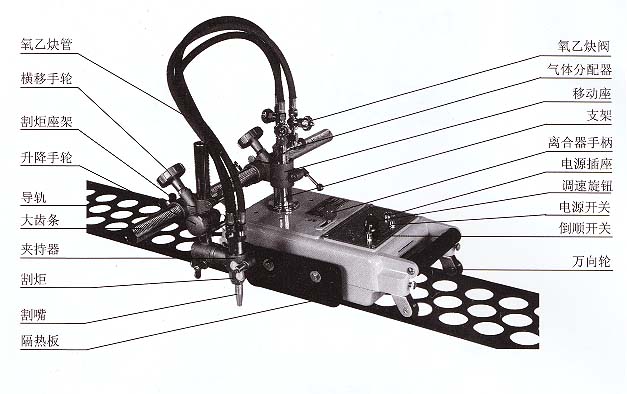

一.氣割機外形圖（單割炬）
二.主要技術規范
1.技術特性
（1）外形尺寸重量
機身外形尺寸（長*寬*高）430*230*240mm
總重量 28.5kg
機體重量 14.7kg
割嘴重量 0.15kg*3 （3件）
焊炬重量 2.7kg （1組）
凸導軌重量 6.2kg*2 （2根）
凹導軌重量 6kg （1根）
電源線 10m
半徑桿重量 1.45kg
（2）切割范圍：
切割板材厚度 5-70mm(調換4#、5#割嘴，切割厚度可達150mm)
機器調速范圍 50-750mm/min(無級調速）
切割圓周直徑 最小200mm 最大2000mm
（3）導軌型式：
本機有凸型和凹型導軌兩種型式，用戶根據驅動輪的型式可任意選配一種。
（4）電動機：
采用直流伺服電機 型號S261 電源電壓220伏 電流0.5安
工作電壓110伏 轉速3600-4600r/min 功率24瓦
（5）本機隨機配置GO21-3號割嘴，其余割炬另行購買。
2.使用割據規格表：
|
割嘴編號 |
切割厚度mm |
氧氣壓力Mpa |
乙炔壓力Mpa |
切割速度mm/min |
|
00 |
5-10 |
0.20-0.30 |
>0.03 |
600-450 |
|
0 |
10-20 |
480-380 |
||
|
1 |
20-30 |
0.25-0.35 |
400-320 |
|
|
2 |
30-50 |
350-280 |
||
|
3 |
50-70 |
0.3-0.4 |
>0.04 |
300-240 |
|
4 |
70-90 |
260-200 |
||
|
5 |
90-120 |
0.4-0.5 |
210-170 |
三.用途
本機系使用中壓乙炔和高壓氧氣切割厚度大于8mm的鋼板作直線切割為主的多用機器，同時也能作大于φ200mm的圓周切割以及斜面、V形切割，另外可利用附加裝置和機身的動力，可作火焰淬火，塑料焊接等工藝。
切割表面的粗糙度可以達到12.5 ，在一般情況下切割后可不再進行表面切削加工。
本機結構緊湊操縱方便，使用安全，所需的輔助時間短，可以收到良好的經濟效果。
該機適用于造船工業、橋梁及重型機械工業，也適用于其他大、中、小型工廠切割鋼板之用。
注：本機可選用GO3割嘴，使用丙烷氣切割。
四.各部件結構簡介
1.機身采用鋁合金制成，具有重量輕、強度高及耐腐蝕等優點。
2.電機及減速機構
該機采用S261直流伺服電機驅動，外形尺寸小且經久耐用，可作順逆方向旋轉。輸出功率為24瓦，它直接與齒輪減速機構相連接，以帶動滾輪轉動。

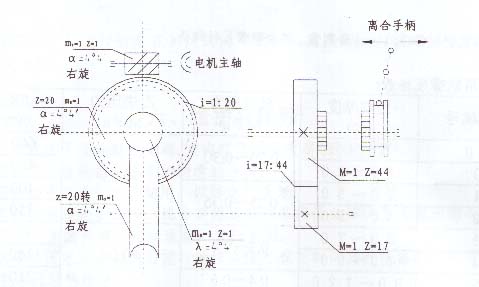

減速機構采用三級減速傳動。其總速比為1：1035，如下圖所示。
3.速度控制
該機系通過阻容異相控制可控硅整流器開放角大小來實現電動機的無級調速。工作時只需旋轉4.7千歐電位器的旋鈕則可使切割速度在50-750mm/min范圍內作無級調速。
4.割炬部分
由割炬氧化乙炔分配器、橫移桿、割嘴、升降機構等部件組成。由于齒輪和齒條的傳動，割嘴可以左右上下移動，調節比較方便。割炬松開夾緊螺釘可以在±45度范圍內作回轉。
5.導軌部分
本產品導軌有凹導軌和凸導軌二種形式，用戶可根據驅動輪的形式選擇其中的一種，導軌端面有接口，供導軌接長用，如用戶需切割長零件時接長導軌。
五.使用說明
1.需直線切割時，應將導軌放在被切割鋼板的平面上，然后將切割機輕放在導軌上。使有割炬的一側面向操縱者，根據鋼板的厚度選用割嘴，調整切割直度和切割速度。
2.從氧氣瓶和乙炔瓶（乙炔發生器）上接過來的軟管，接到機身上的氧乙炔分配器上，并接通電源，調節氣體閥門，在割嘴處點火，調整火焰即可進行氣割。（注意：乙炔閥打開后，應馬上點火，防止乙炔氣進入機身內）

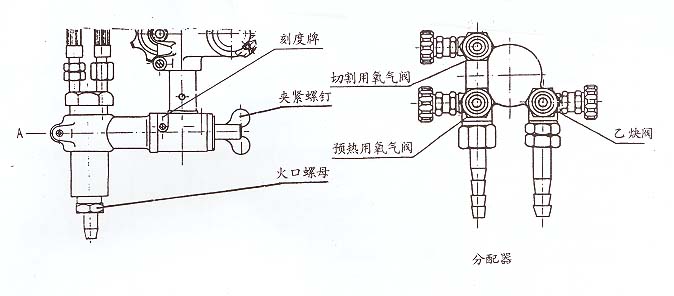

3.如需進行斜面切割，應將割炬座的夾緊螺釘旋松，然后將割炬調整到所需位置之工作角度，擰緊螺絲即可做斜面切割。（見下圖左側）
若進行V型坡口切割等，則需用雙割炬。另一組割炬需另購，包括氣體分配器。
4.機身的驅動：
該機采用直流伺服電機，利用可控硅整流器來調整速度，機器驅動或停止可用單刀開關，機器的順逆轉運行則有轉換開關操作。速度控制箱上有刻度線，旋動旋鈕指到不同刻度上，可以控制機器的不同速度。
5.割炬與割嘴

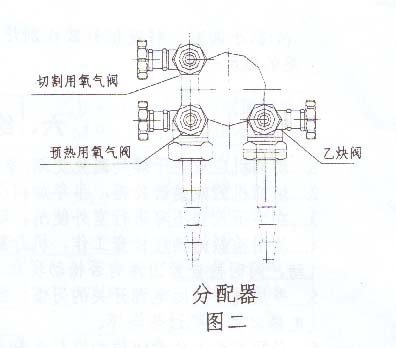

先要掌握割炬閥門的操作方法，本機有三種閥：乙炔閥、預熱用氧氣閥、切割用氧氣閥（見下面示意圖）。
乙炔閥與預熱用氧氣閥，是用來控制混合氣體的預熱火焰。當預熱到一定溫度時，打開切割氧閥，噴出切割氧，同時打開單刀開關，小車滾輪就沿著軌道運行，進行切割，當切割完畢時，關閉切割氧閥，關掉電源開關，機器停止工作。
在選用割嘴裝到割炬上時，要緩慢地?cái)Q緊火口螺帽。在開始切割前，還必須檢查一下機身各部分之連接及螺釘、螺帽等緊固情況，以保證機器正常運轉。只有選配本廠生產的割嘴才能保證與割炬的氣密性，防止漏氣、回火。
6.切割圓形：（見下圖）
（1）先在鋼板表面上敲好60度定位孔
（2）將切割機的轉向輪緊定螺釘松開，并拆去一只。
（3）將中心架裝在機身上，將定位針?lè)湃攵ㄎ豢字校鶕?jù)切割圓形的半徑尺寸旋緊定位螺釘，同時抬高定位針，使靠定位針一邊的滾輪離開鋼板，利用滾輪圍繞圓心旋轉，切割鋼板。
（4）割小圓時，將定位針?lè)旁诟罹娴耐幻�，切割大圓時，將定位針?lè)旁诟罹娴南喾匆幻妗?/p>
六.維護與保養
1.切割機應放在干燥處避免受潮，室內空氣不應有腐蝕性的氣體。
2.切割機的減速齒輪箱，半年加潤滑油一次。
3.在下雨天切不可進行室外使用，以防電氣受潮。
4.使用前做好清理檢查工作，機身割距運動的各部件必須調整運動間隙不能松動，同時檢查緊固件有否松動現象，及時緊固。
5.養成隨手關閉電源開關的習慣，操作人員休息或長時間離開機器時，必須關斷電源以免電機過熱燒壞。
6.必須有專人負責使用和維護保養，以及定期檢查檢修。
7.在操作轉換開關時，必須使機器停止后才可換向，如果突然改變旋轉方向會損壞電機，影響電機使用壽命，且易燒斷保險絲及10歐電阻。
七.常見故障及排除
|
現象 |
原因 |
排除方法 |
|
機器不能運轉 |
1.電源未接通，10歐電阻斷路 2.電機電刷卡死 3.離合器未合上 4.齒輪箱聯接系統有脫落現象 |
1.接通電源，測量電阻是否良好 2.將電刷取出，在前端磨削一下，在旋上，使其接觸可靠為止 3.合上離合器 4.檢查齒輪箱中的鍵銷是否脫落 |
|
機器振動大有噪音 |
1.導軌面有雜物 2.齒輪損壞 3.電機損壞 |
1.清除導軌面雜物 2.檢查蝸輪是否有開裂現象，蝸桿是否有嚴重毛刺，更換損壞零件 3.更換電機 |
|
有漏氣、漏火現象 |
1.使用不當，造成30度錐面接觸不好 2.火口螺母未拼緊 |
1.用細砂布仔細修理30度錐面，使其接觸可靠 2.拼緊火口螺母 |
|
切割火焰不穩定 |
1.割嘴孔道有雜物阻塞 2.供氣壓力不足，氧氣純度低 |
1.用通針通割嘴孔道，使其暢通2.檢查供氣壓力及氧氣純度是否在規定范圍內 |
八、保修說明
（1）自售出之日起，憑發票保修半年。
（2）經質檢人員檢查確屬因制造不良引起各種故障由我方負責修理。
（3）由于運輸，保管不當或未按說明書規定使用，以及電壓超過規定范圍等原因造成的損壞不屬保修范圍。
（4）非專業人員自行拆動而造成的任何損壞不作保修。

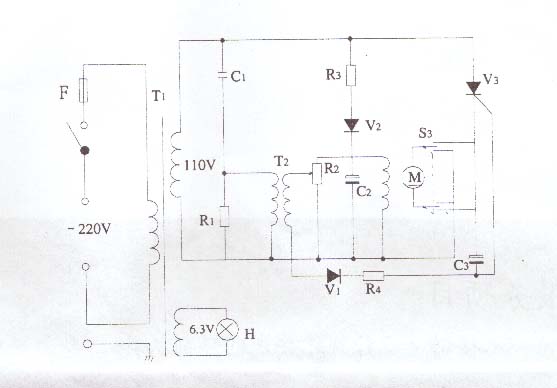

電氣原理圖
電氣元件表
|
1 |
R1 |
電阻 |
RJ 4.7K/0.5W |
1 |
|
2 |
R2 |
電位器 |
WX-0.30-4.7K |
1 |
|
3 |
R3 |
電阻 |
RJ 10Ω/2W |
1 |
|
4 |
R4 |
電阻 |
RJ */0.5W |
1 |
|
5 |
C1 |
電容 |
CJ10 1u/250V |
1 |
|
6 |
C2 |
電容 |
CD15 10u/300V |
1 |
|
7 |
C3 |
電容 |
CD11 33u/16V |
1 |
|
8 |
V1 |
二極管 |
2CZ82D |
1 |
|
9 |
V2 |
二極管 |
2CZ83E |
1 |
|
10 |
V3 |
晶閘管 |
KP5-3 |
1 |
|
11 |
T1 |
變壓器 |
220V/110V 6.3V |
1 |
|
12 |
T2 |
變壓器 |
E192輸入 |
1 |
|
13 |
H |
指示燈 |
XDX1-H |
1 |
|
14 |
S1 |
壓力開關 |
KWX |
1 |
|
15 |
S2 |
開關 |
KN3-201 |
1 |
|
16 |
S3 |
開關 |
KN3-212 |
1 |
|
17 |
M |
電機 |
S261 |
1 |
|
18 |
F |
保險絲 |
5*20mm 0.5A |
1 |
