BX1系列交流弧焊機使用說明書
一、安全注意事項
為了避免重大人身事故，請遵守以下事項：
1．安裝、使用焊機前，請認真閱讀本使用說明書，并遵守焊機上的警示符和警告語內容。
2．請經過專業培訓并取得專業資格的人員才能進行焊機的安裝、操作和維修保養。
3．使用心臟起搏器的人員，未經專業醫護人員同意，不得從事焊接作業及靠近正在使用中的焊機，因焊機通電時產生的磁場會對起搏器的工作產生不良的影響。
4．非有關人員不得進入焊接工作現場。
5．不允許將本焊機用作焊接以外的工作。
為了避免觸電危險，請遵守以下事項：
一旦接觸帶電部位可能會引起致命的電擊和電灼傷
1．請不要碰觸任何帶電部位。
2．開始焊接工作前，應認真檢查電源輸入線、保護接地線和焊接電纜絕緣是否良好，接線是否正確、牢固可靠，配電箱及電源線容量是否滿足需要。
3．焊機在拆卸掉外殼及其它防護裝置的情況下不得用于焊接作業。
4．操作人員必須穿戴電焊作業的安全防護用品。
5．焊接作業完畢或暫時離開焊接現場時，應切斷焊機所有的輸入電源。
6．焊機的定期維護保養應由專業人員進行。
7．使用中如出現故障應及時停機檢查，待故障排除后方可繼續使用。
為了避免焊接弧光、飛濺、焊渣、煙塵及有害性氣體的危害，請使用規定的防護用具
●弧光會引起眼部發炎或皮膚灼傷。
●飛濺、焊渣會灼傷眼睛、燒傷皮膚。
●焊接產生的煙塵和氣體會危及身體健康。
●在狹窄場所焊接作業，如果缺氧會導致窒息。
1．在進行焊接作業或觀察、監督焊接作業時，請使用合格的電焊防護面罩或佩戴防護眼鏡。
2．在焊接場所周圍設置隔離屏障，防止弧光傷及他人。
3．佩戴口罩，注意焊接場所的通風排氣，防止氣體中毒和窒息事故的發生。尤其在焊接具有鍍層或涂層的材料時，會產生有害的煙塵和氣體，更要注意防護。
4．在狹窄場所焊接時，還應安排檢查人員定時檢查作業區內通風及人員情況是否正常。
為了防止火災、爆炸、爆裂等事故發生，請遵守以下規定：
●焊接時的飛濺物、焊渣、熱工件接觸可燃物后會引起火災。
●供電回路、焊接回路的各連接處應保證接觸良好，否則工作時會引起局部過熱。
●在未采取確實有效的防范措施之前，禁止在盛有可燃性物質或密封的容器上焊接，否則會引起爆炸或爆裂。
1．焊接場所不得放有易燃、易爆物品或可燃物。
2．各電纜連接處必須接線可靠、絕緣良好。
3．當焊接裝有可燃性物質或密封容器（如管道、箱、槽等）時，必須請有關專家制定確實效的防范措施后才能施焊。
4．在焊接現場應配備必要的消防器材，以防萬一。
接觸旋轉部位會引起受傷，請遵守以下規定：
1．請不要在拆卸掉外殼或其它防護裝置的情況下使用焊機。
2．不要將手指、衣服、頭發等靠近焊機的旋轉部位（如冷卻風機），以防受傷。
為防止焊機的絕緣性能受到破壞而引起火災，請遵守以下規定：
1．焊機的安放地點應保證焊接時的飛濺物或其它作業時產生的金屬粉末、金屬屑粒不能進入焊機內部，如已發現進入，務必全部切斷電源后，拆卸下外殼，用壓縮空氣吹凈或其它方法清除。
2．粉塵堆積后會引起絕緣性能下降，甚至?xí)鸷笝C(jī)內部短路而影響正常使用，請根據實際使用情況，定期派專業人員進行維護保養。
二、交流弧焊機結構特點及主要技術參數
●主要用途：
焊接方式：?jiǎn)稳耸止そ涣麟娀『?/p>
主要焊接材料：低碳鋼、低合金鋼
●結構特點：
1．采用移動鐵芯式弧焊變壓器，焊機電流無級調節，性能穩定，使用方便。
2．外殼防護等級為IP21，安全可靠。
3．裝有吊環和滾輪，便于起吊和使用中的短距離移動。
4．小型焊機(≤200A)設有電壓轉換開關，可以使用380伏或220電壓。
5．前板上裝有調節手輪和電流指示標牌，調節電流方便。
●主要技術參數：
焊機的主要技術參數見下表：
|
項目 |
單位 |
BX1-160-2 BX1-160 |
BX1-200-2 BX1-200 |
BX1-250-2 BX1-250 |
BX1-315-2 BX1-315 |
BX1-400-2 BX1-400 |
BX1-500-2 BX1-500 |
BX1-630-2 BX1-630 |
|
額定輸入電壓 |
V |
單相220/380 |
單相380 |
|||||
|
額定頻率 |
Hz |
50 |
||||||
|
額定空載電壓 |
V |
62 |
66 |
68 |
70 |
72 |
70 |
72 |
|
額定焊接電流 |
A |
160 |
200 |
250 |
315 |
400 |
500 |
630 |
|
電流調節范圍 |
A |
65-160 |
75-200 |
50-250 |
60-315 |
75-400 |
95-500 |
125-630 |
|
額定負載持續率 |
% |
20 |
35 |
|||||
|
額定輸入容量 |
KVA |
10.6 |
13.6 |
18.6 |
22.8 |
30 |
38 |
47 |
|
絕緣 等級 |
F |
|||||||
|
冷卻方式 |
強迫風冷 |
|||||||
|
外形尺寸(A×B×C) |
mm |
365×600×590 350×540×550 |
405×645×635 400×625×650 |
434×670×725 390×585×600 |
454×700×745 390×585×655 |
494×740×805 440×640×755 |
||
|
質量 |
Kg |
42 |
50 |
88 |
105 |
120 |
150 |
170 |
三、基本使用方法
●使用環境條件：
1．周圍環境空氣溫度：－10℃～+40℃
2．空氣相對濕度：
在＋40℃時: ≤50%
在＋20℃時: ≤90%
3．周圍空氣中的灰塵、酸、腐蝕性氣體或物質等不超過正常含量，由于焊接過程產生的除外。
4．海拔高度不超過1000m。
5．不適宜長時間在含鹽的空氣中使用。
6．電源電壓的波動量不超過焊機額定輸入電壓的±10%。
7．工作場所的風力≤1.5m/s。
8．不適合在雨中使用。
9．不適宜長時間在陽光下暴曬。
●焊機的放置：
1．焊機應放置在平整、振動少、距墻壁不少于20cm的地方。
2．焊機應放置在無鐵粉、粉塵少、清潔干燥的地方。
3．應防止雨淋或受海水的侵蝕。

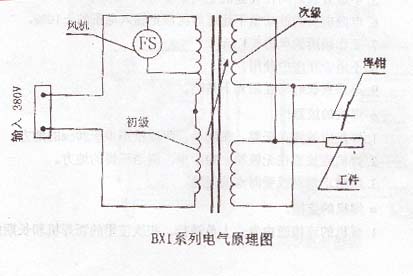

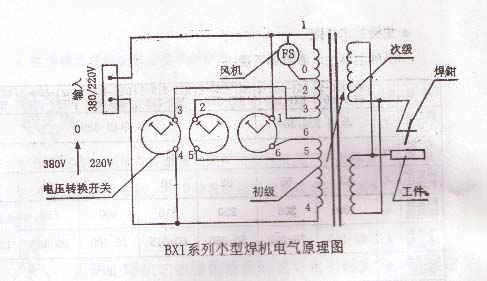

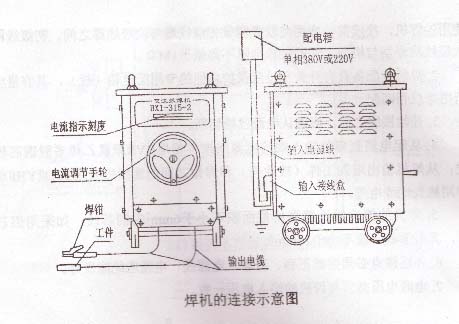

●焊機的連接：
1．焊機的連接應由專業人員進行。初次使用的新焊機和長期放置后又重新使用的焊機，接線前，應用兆歐表測量初級線圈與次級線圈之間、初級線圈和次級線圈分別與機架之間的絕緣電阻不得低1MΩ。
2．焊機應配備具有開關及過流保護功能的專用配電箱（扳），其容量應與所用焊機相匹配。
3．開始接線之間，應確認電源已經切斷。
4．從配電箱到焊機輸入端的電源線推薦使用BVR聚氯乙烯多股銅芯軟導線；從焊機輸出端到工件(接地夾)和焊鉗之間的連線應采用YH或YHF電焊專用橡膠絕緣電纜。
5．焊機的接地線推薦采用截面積不小于6mm2的銅芯線；如采用鋁芯線時，其截面積一般不小于10mm2。
6．各連接點必須接線正確、可靠，電源線、電纜應絕緣良好。
7．電源電壓必須與焊機的輸入電壓一致。
●焊機的使用
焊機安裝、連接完畢后，請按以下順序進行操作(操作應由經過專業培訓，取得電焊專業資格的人員進行）。
1．檢查所有連線是否正確、可靠。
2．檢查電源線、焊接電纜的絕緣是否完好，如有破損，必須用絕緣帶包扎完好或更換絕緣良好的導線。
3．檢查工件上需焊接處，是否有嚴重腐蝕、大量油漆或其它影響焊接質量的附著物，如有，應量清除干凈，以免影響焊接質量。
4．打開配電箱（板）上的電源開關。
5．打開焊機上的電源開關（對于可使用380伏和220伏兩種電壓的小型焊機，必須注意：開關指向要與電源電壓一致），風扇轉動。
6．轉動電流調節手輪（柄），根據焊接規范要求，把前板上電流指示針調到相應的位置（這時的電流指示值僅供參考）。
7．在與工件材料相同的試件上試焊，根據試焊情況，把焊接電流調到最佳值。
8．實施焊接作業。
9．焊接作業完畢（或需暫停焊接離開現場）。
10．切斷焊機上的電源。
11．切斷配電箱（板）上的電源。
●焊接使用中的注意事項：
1．實際需要的焊接電流大小，會受到工件厚度、焊條大小、焊接姿勢等因素的影響。焊條直徑與焊接電流值的關系大致如下表所示：
|
焊條直徑 |
焊接電流(A) |
焊條直徑 |
焊接電流(A) |
|
φ1.6 |
25～40 |
φ4.0 |
160～210 |
|
φ2.0 |
40～65 |
φ5.0 |
200～270 |
|
φ2.5 |
50～80 |
φ6.0 |
260～300 |
|
φ3.2 |
100～130 |
|
|
2．為保證焊機的正常使用壽命，請按照焊機的負載持續率使用，避免焊機過載，嚴重的過載會燒壞焊機。
焊機的額定負載持續率是一個非常重要的技術參數，它表示焊機在額定焊接電流時的實際焊接時間在一個工作周期(10分鐘)中所占的比率。例如：焊機的額定負載持續率為60%，是指這臺焊機在額定焊接電流時，只允許按照焊接6分鐘，接著空載4分鐘的規定循環使用。當實際焊接電流小于焊機的額定焊接電流時，實際焊接時間可以延長，這時的負載率可按下式計算：
實際允許的負載持續率＝(額定焊接電流÷實際焊接電流)2×額定負載持續率
3．焊機的接頭處必須連接牢固，否則會因接觸不良引起局部過熱而燒壞接線端子或焊接電纜。
4．焊接電纜不宜過長，一般不能超過15m。如因?qū)嶋H需要必須加長后，焊接時若有引弧困難或焊接電流偏小情況時，請適當加粗電纜線。
5．焊機應防止雨淋；盡量放置在陰涼、干燥通風處，避免在濕氣大、有鐵粉和粉塵多的地方放置；夏季，不要在陽光直射下長時間使用。
6．操作者應穿戴齊全電焊安全防護用品。
7．工作完畢或臨時離開現場，必須切斷焊機和配電箱上的電源。
8．使用中應隨時注意焊機的工作狀態，如發現異常，應立即停機檢查，排除異常后方可繼續工作。
四、焊機的維護保養
1．焊機的維護保養，應由專業人員進行，維護保養前必須切斷電源。
2．焊機的維護保養每半年至少應進行一次。
3．維護保養時至少應進行以下幾項工作。
a.用兆歐表測量初級線圈與次級線圈之間、初級線圈和次級線圈分別與機架之間的絕緣電阻不得低于1MΩ；
b.用壓縮空氣或刷子除凈堆積在機內的灰塵；
c.檢查各連接處是否連接牢固，消除所有連接不可靠現象；
d.檢查線圈及其它部件固定是否牢固，如有松動必須加以堅固。
五、一般故障處理
焊機的一般故障的產生原因和處理方法見下表：
|
故障現象 |
產生原因 |
排除方法 |
|
1．焊機無焊接電流輸出 |
1．焊機輸入端無電壓輸入； 2．內部接線脫落或斷路； 3．內部線圈燒壞。 |
1．檢查配電箱到焊機輸入端的開關、導線、熔斷絲等是否完好，各接線處是否接線牢固； 2．檢查焊機內部開關、線圈的接線是否完好； 3．更換燒壞的線圈。 |
|
2．焊機電流偏小或引弧困難 |
1．網絡電壓過低； 2．電源輸入線截面積太小； 3．焊接電纜過長或截面積太小； 4．工件上有油漆等污物； 5．焊機輸出電纜與工件接觸不良。 |
1．待網絡電壓恢復到額定值后再使用； 2．按照焊機的額定輸入電流配備足夠截面積的電源線； 3．加大焊接電纜截面積或減少焊接電纜長度，一般不超過15米； 4．清除焊縫處的污物； 5．使輸出電纜與工件接觸良好。
|
|
3．焊機發燙．冒煙或有焦味冒出 |
1．焊機超負載使用； 2．輸入電壓過高或接錯電壓（對于可用220伏和380伏二種電壓的焊機，錯把380伏電壓按220伏接入）； 3．線圈內部短路； 4．風機不轉；（新焊機初次使用時，有輕微絕緣漆味冒出是屬于正常）。 |
1．嚴格按照焊機的負載持續率工作，避免過載使用； 2．按實際輸入電壓接線和操作； 3．檢查線圈，排除短路故障； 4．檢查風機，排除風機故障。 |
|
4．焊機噪聲大 |
1．線圈短路； 2．線圈松動； 3．動鐵芯振動； 4．外殼或底架緊固螺釘松動。 |
1．檢查線圈，排除短路處； 2．檢查線圈，緊固好松動處； 3．調整動鐵芯頂緊螺釘； 4．檢查緊固螺釘，消除松動現象。 |
|
5．冷卻風機不轉 |
1．風機接線脫落．?dāng)嗑�或接觸不良； 2．風葉被卡死； 3．風機上的電機壞。 |
1．檢查風機接線處，排除故障處； 2．輕輕撥動風葉，檢查是否轉動靈活； 3．更換電機或整個風機。 |
|
6．外殼帶電 |
1．電源線或焊接電纜線處碰外殼； 2．焊接電纜絕緣破損處碰工件；3．線圈松動后碰鐵芯； 4．內部裸導線碰外殼或機架。 |
1．檢查接線處，排除碰外殼現象； 2．檢查焊接電纜，用絕緣帶包好破損處； 3．檢查線圈，調整和緊固好松動的線圈； 4．檢查內部導線，排除碰外殼處。 |
六、隨機文件
每臺焊機出廠時配備以下技術文件：
1．使用說明書 1份。
2．合格證 1份。
3．保修證 1份。
